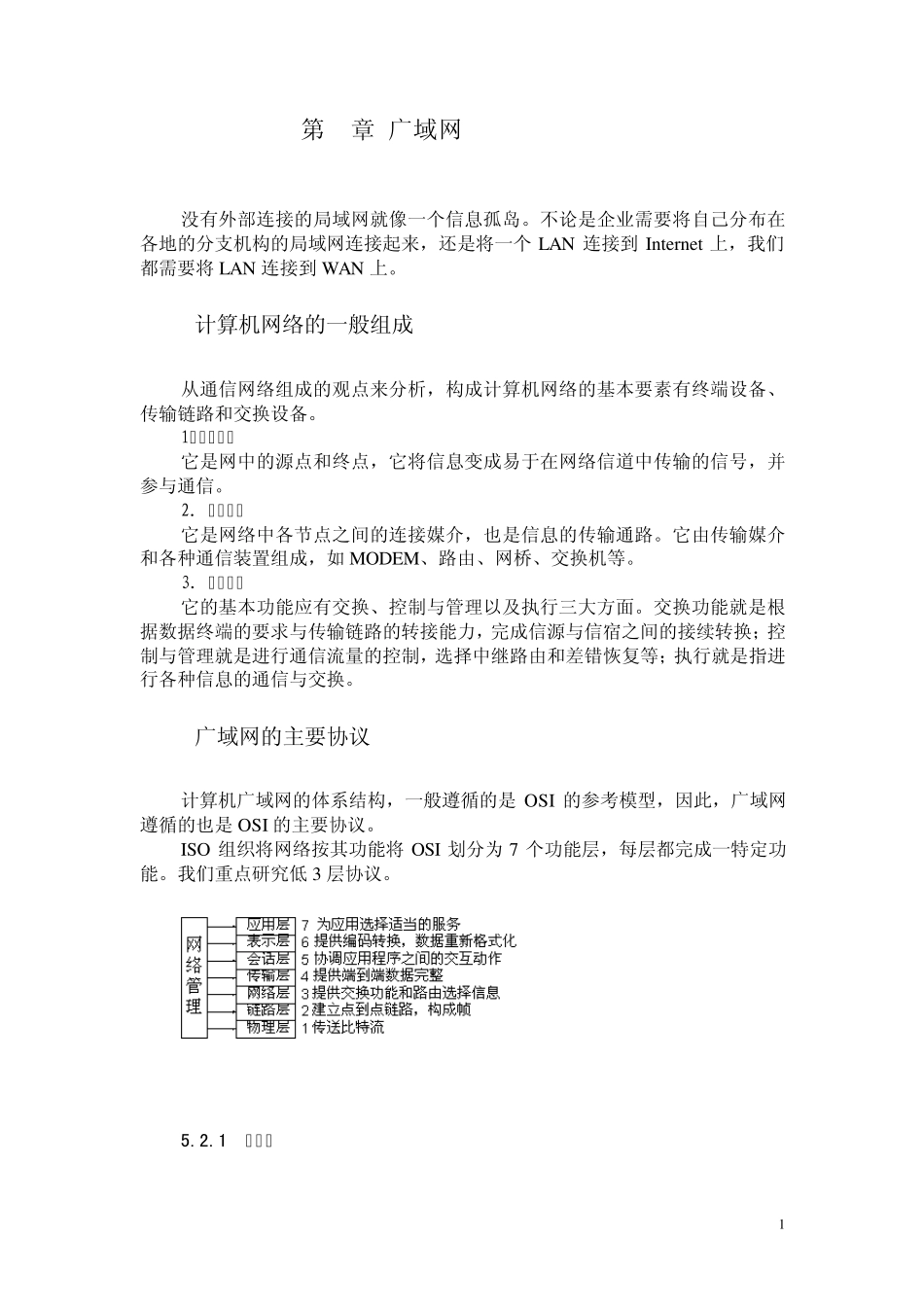

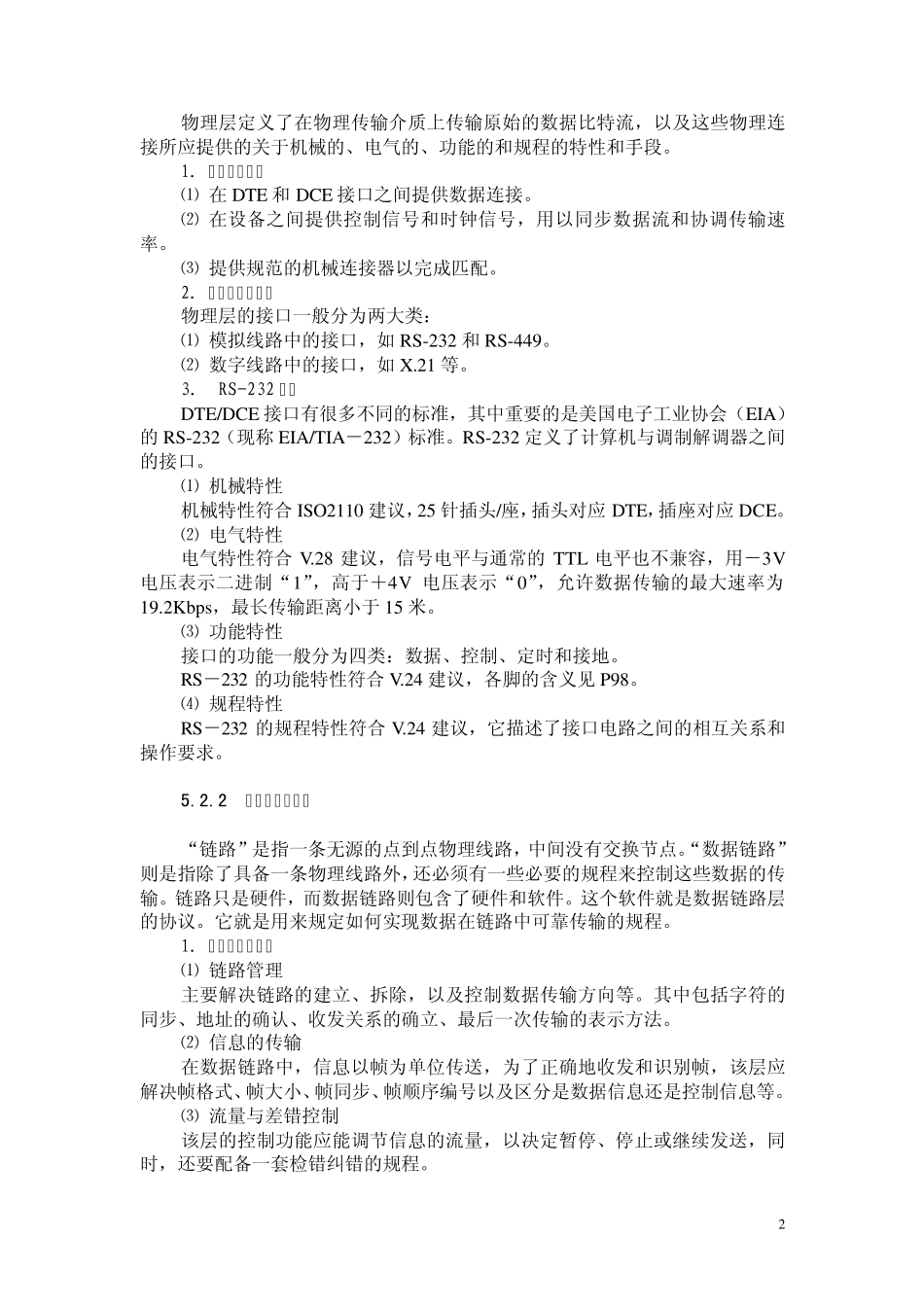

1 第5章 广域网 没有外部连接的局域网就像一个信息孤岛。不论是企业需要将自己分布在各地的分支机构的局域网连接起来,还是将一个LAN 连接到Internet 上,我们都需要将LAN 连接到WAN 上。 5.1 计算机网络的一般组成 从通信网络组成的观点来分析,构成计算机网络的基本要素有终端设备、传输链路和交换设备。 1.终端设备 它是网中的源点和终点,它将信息变成易于在网络信道中传输的信号,并参与通信。 2. 传输链路 它是网络中各节点之间的连接媒介,也是信息的传输通路。它由传输媒介和各种通信装置组成,如 MODEM、路由、网桥、交换机等。 3. 交换设备 它的基本功能应有交换、控制与管理以及执行三大方面。交换功能就是根据数据终端的要求与传输链路的转接能力,完成信源与信宿之间的接续转换;控制与管理就是进行通信流量的控制,选择中继路由和差错恢复等;执行就是指进行各种信息的通信与交换。 5.2 广域网的主要协议 计算机广域网的体系结构,一般遵循的是OSI 的参考模型,因此,广域网遵循的也是OSI 的主要协议。 ISO 组织将网络按其功能将OSI 划分为 7 个功能层,每层都完成一特定功能。我们重点研究低 3 层协议。 5.2.1 物理层 2 物理层定义了在物理传输介质上传输原始的数据比特流,以及这些物理连接所应提供的关于机械的、电气的、功能的和规程的特性和手段。 1. 物理层的功能 ⑴ 在 DTE 和 DCE 接口之间提供数据连接。 ⑵ 在设备之间提供控制信号和时钟信号,用以同步数据流和协调传输速率。 ⑶ 提供规范的机械连接器以完成匹配。 2. 物理层接口分类 物理层的接口一般分为两大类: ⑴ 模拟线路中的接口,如 RS-232 和 RS-449。 ⑵ 数字线路中的接口,如 X.21 等。 3. RS-232 接口 DTE/DCE 接口有很多不同的标准,其中重要的是美国电子工业协会(EIA)的 RS-232(现称 EIA/TIA-232)标准。RS-232 定义了计算机与调制解调器之间的接口。 ⑴ 机械特性 机械特性符合 ISO2110 建议,25 针插头/座,插头对应 DTE,插座对应 DCE。 ⑵ 电气特性 电气特性符合 V.28 建议,信号电平与通常的 TTL 电平也不兼容,用-3V电压表示二进制“1”,高于+4V 电压表示“0”,允许数据传输的最大速率为19.2Kbps,最长传输距离小于 15 米。 ⑶ 功能特性 接口的功能一般分为四类:数据、控制、定时和接地。 RS-232 的功能特性符合 V.24 建议,各脚的含义见 P9...
