电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

沥青混合料的老化及测试方法

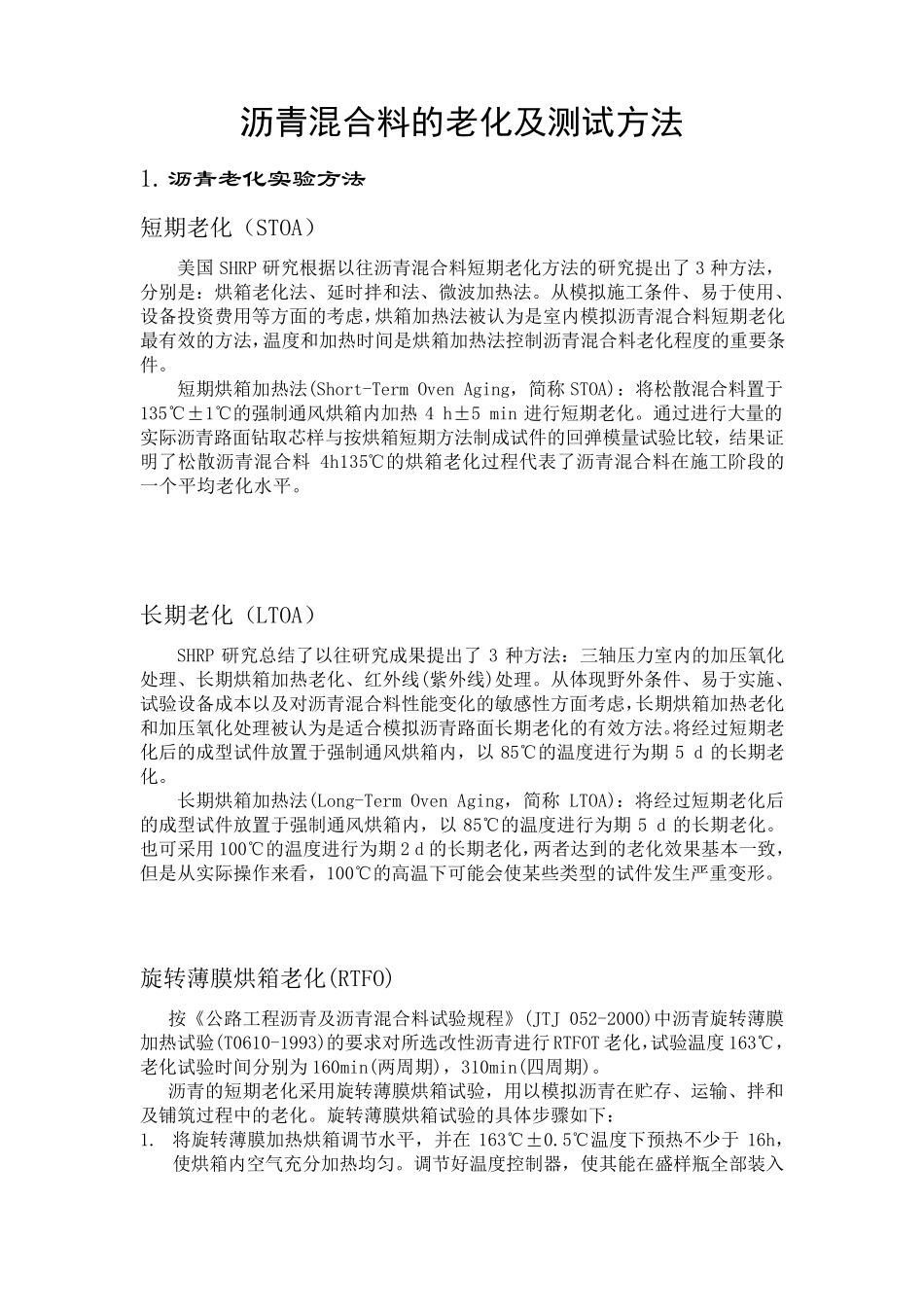

沥青混合料的老化及测试方法_第1页
1/28
沥青混合料的老化及测试方法_第2页
2/28
沥青混合料的老化及测试方法_第3页
3/28
沥青混合料的老化及测试方法 1. 沥青老化实验方法 短期老化(STOA) 美国SHRP 研究根据以往沥青混合料短期老化方法的研究提出了3 种方法,分别是:烘箱老化法、延时拌和法、微波加热法。从模拟施工条件、易于使用、设备投资费用等方面的考虑,烘箱加热法被认为是室内模拟沥青混合料短期老化最有效的方法,温度和加热时间是烘箱加热法控制沥青混合料老化程度的重要条件。 短期烘箱加热法(Short-Term Oven Aging,简称STOA):将松散混合料置于135℃±1℃的强制通风烘箱内加热4 h±5 min 进行短期老化。通过进行大量的实际沥青路面钻取芯样与按烘箱短期方法制成试件的回弹模量试验比较,结果证明了松散沥青混合料4h135℃的烘箱老化过程代表了沥青混合料在施工阶段的一个平均老化水平。 长期老化(LTOA) SHRP 研究总结了以往研究成果提出了3 种方法:三轴压力室内的加压氧化处理、长期烘箱加热老化、红外线(紫外线)处理。从体现野外条件、易于实施、试验设备成本以及对沥青混合料性能变化的敏感性方面考虑,长期烘箱加热老化和加压氧化处理被认为是适合模拟沥青路面长期老化的有效方法。将经过短期老化后的成型试件放置于强制通风烘箱内,以85℃的温度进行为期5 d 的长期老化。 长期烘箱加热法(Long-Term Oven Aging,简称LTOA):将经过短期老化后的成型试件放置于强制通风烘箱内,以85℃的温度进行为期5 d 的长期老化。也可采用100℃的温度进行为期2 d 的长期老化,两者达到 的老化效果基 本一致 ,但 是从实际操 作 来 看 ,100℃的高 温下 可能会 使某 些 类 型的试件发 生 严 重变形 。 旋 转 薄 膜 烘箱老化(RTFO) 按《 公 路工程沥青及沥青混合料试验规 程》 (JTJ 052-2000)中 沥青旋 转 薄 膜加热试验(T0610-1993)的要求 对所 选 改 性沥青进行 RTFOT 老化,试验温度163℃,老化试验时间分别为160min(两周 期),310min(四 周 期)。 沥青的短期老化采用旋 转 薄 膜 烘箱试验,用以模拟沥青在贮 存 、运 输 、拌和及铺 筑 过程中 的老化。旋 转 薄 膜 烘箱试验的具 体步 骤 如 下 : 1. 将旋 转 薄 膜 加热烘箱调 节 水平,并 在 163℃±0.5℃温度下 预 热不 少 于16h,使烘箱内空 气 充 分加热均匀 。调 节 好 温度控制器 ,使其 能在盛 样瓶 全 部 装 入环形金属架后,让烘箱的温度在10min 以内达到163℃±0.5℃。 2....

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

沥青混合料的老化及测试方法

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
