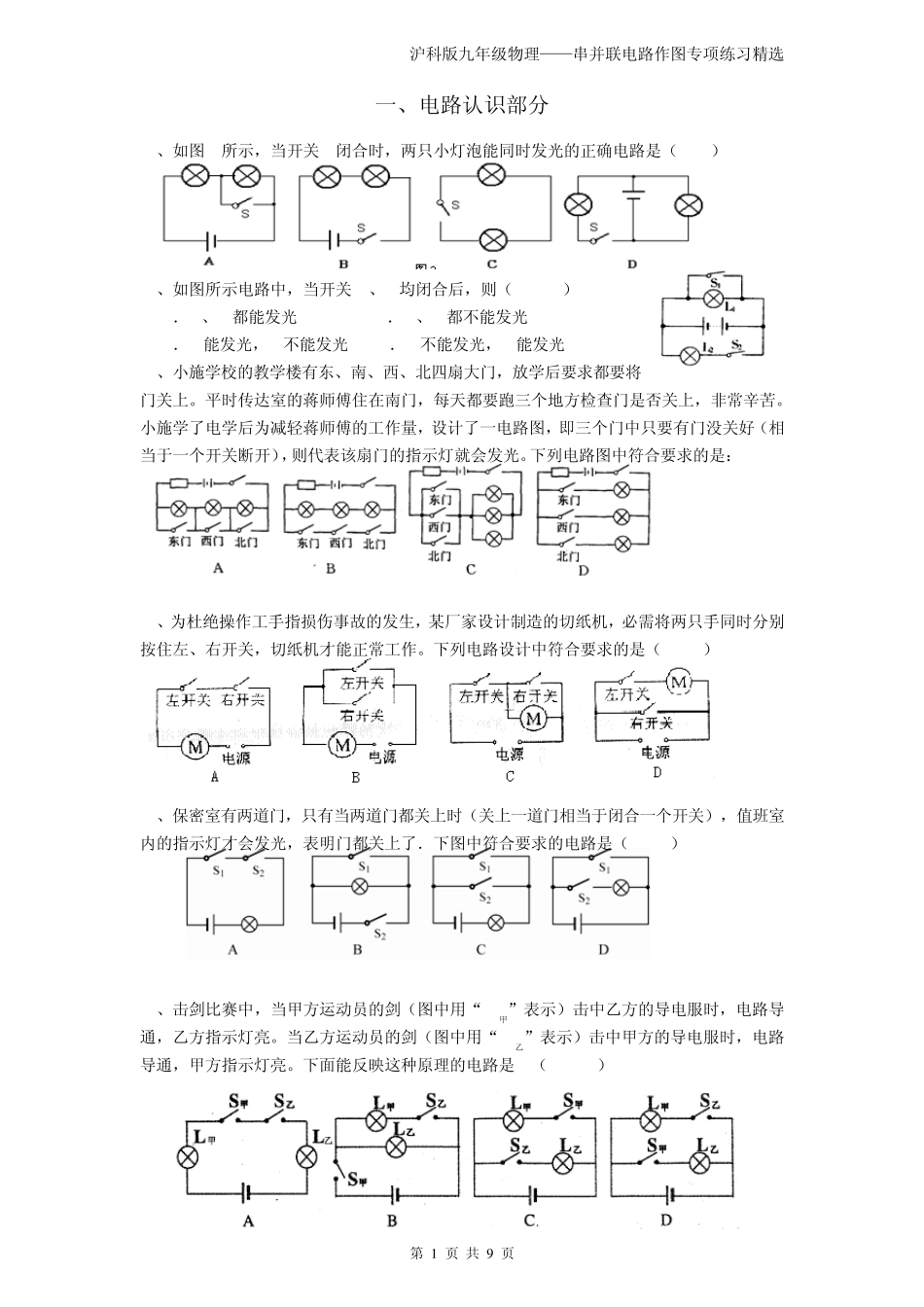

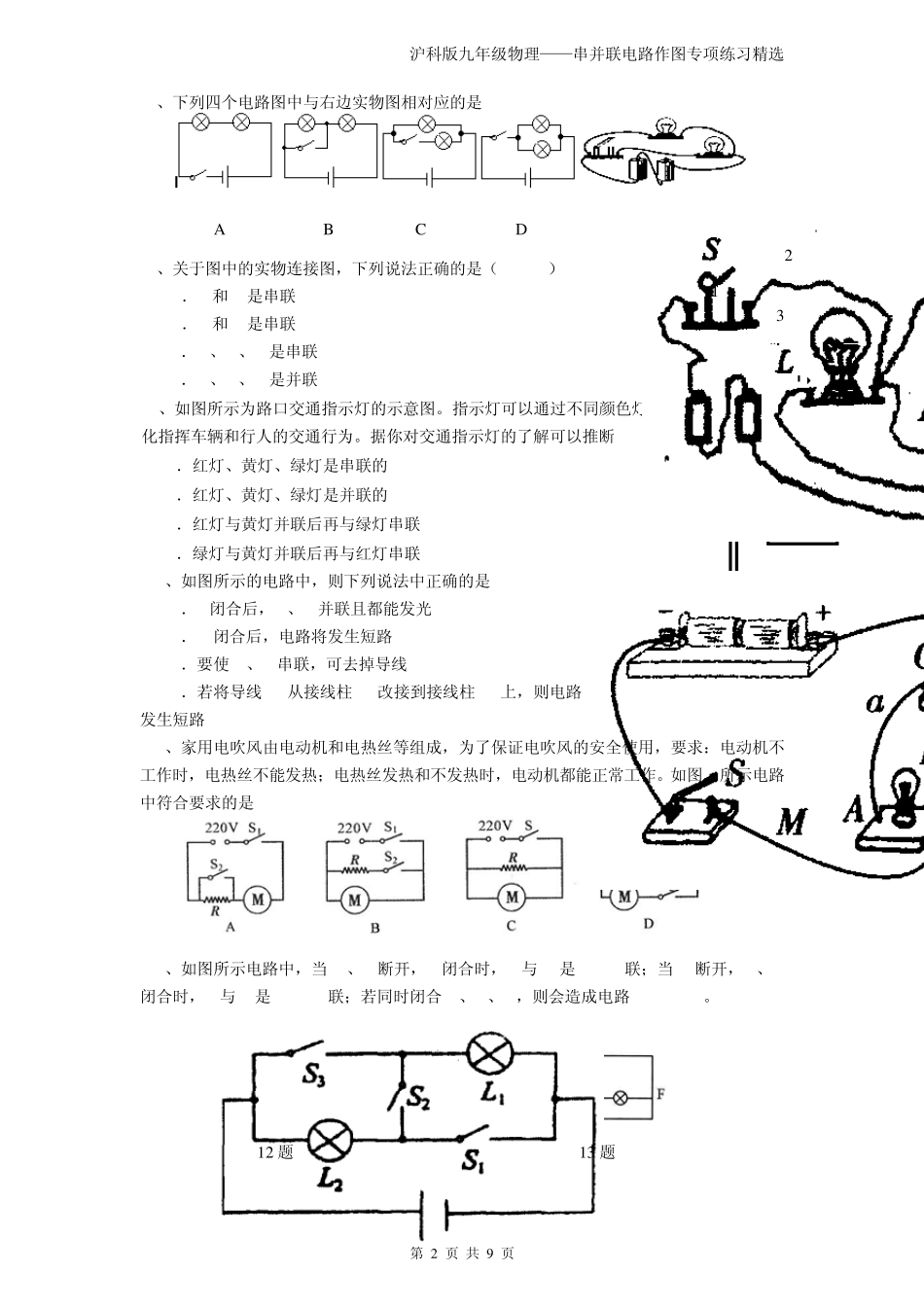

沪科版九年级物理——串并联电路作图专项练习精选 第 1 页 共 9 页 一、电路认识部分 1、如图 2所示，当开关 S闭合时，两只小灯泡能同时发光的正确电路是（ ） 2、如图所示电路中，当开关 S1、S2均闭合后，则（ ） A．L1、L2都能发光 B．L1、L2都不能发光 C．Ll能发光，L2不能发光 D．Ll不能发光，L2能发光 3、小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是：( ) 4、为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。下列电路设计中符合要求的是（ ） 5、保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是（ ） 6、击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。下面能反映这种原理的电路是 （ ） 沪科版九年级物理——串并联电路作图专项练习精选 第 2 页 共 9 页 7、下列四个电路图中与右边实物图相对应的是 8、关于图中的实物连接图，下列说法正确的是（ ） A．L1和 L2是串联 B．L1和 L3是串联 C．L1、L2、L3是串联 D．L1、L2、L3是并联 9、如图所示为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断( ) A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的 C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联 10、如图所示的电路中，则下列说法中正确的是( ) A．S闭合后，L1、L2并联且都能发光 B．S 闭合后，电路将发生短路 C．要使 L1、L2串联，可去掉导线 a D．若将导线 M 从接线柱 B 改接到接线柱 A 上，则电路发生短路 11、家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝发热和不发热时，电动机都能正常工作。如图 3所示电路中符合要求的...
