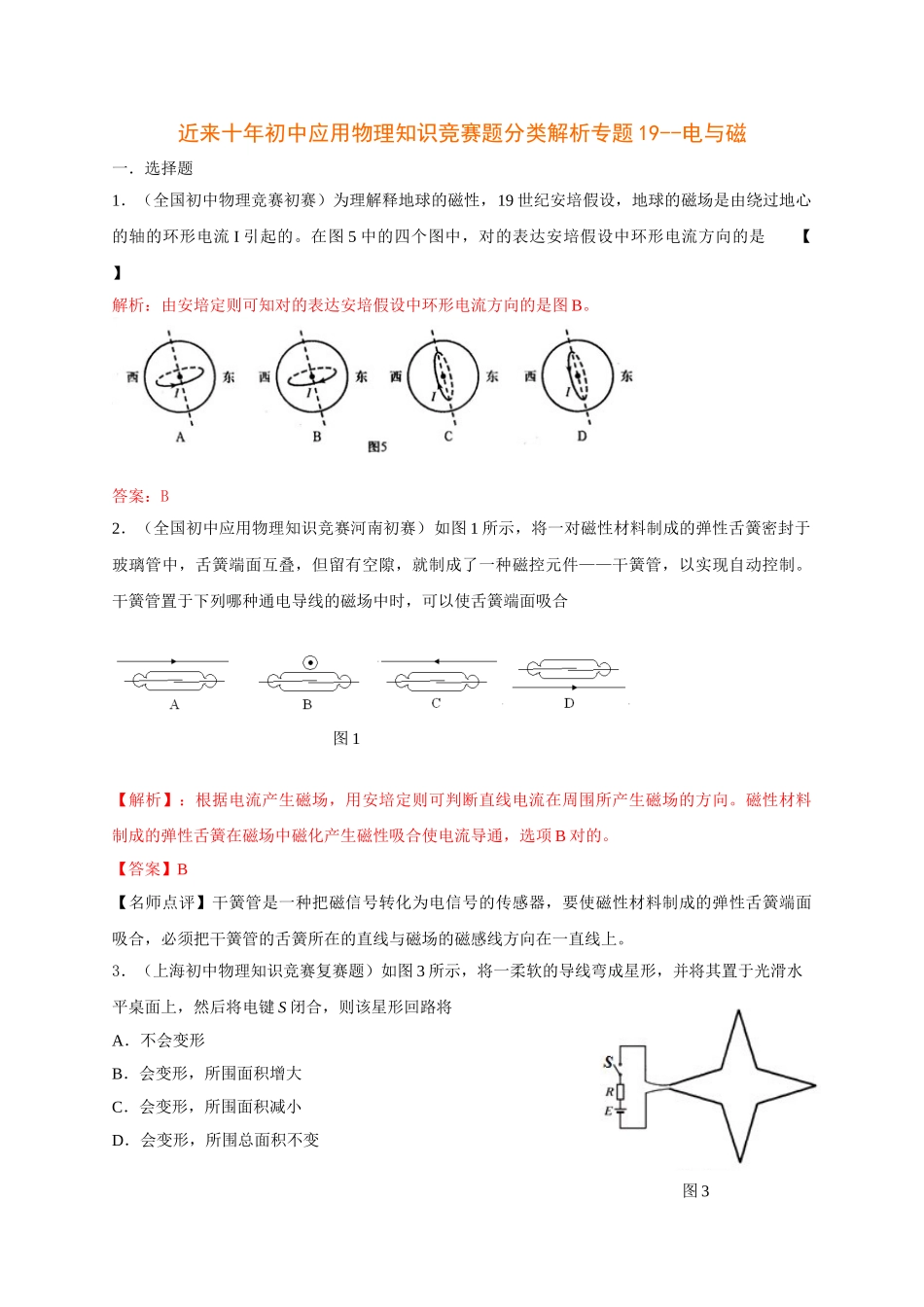

近来十年初中应用物理知识竞赛题分类解析专题 19--电与磁一．选择题1．（全国初中物理竞赛初赛）为理解释地球的磁性，19 世纪安培假设，地球的磁场是由绕过地心的轴的环形电流 I 引起的
在图 5 中的四个图中，对的表达安培假设中环形电流方向的是 【 】解析：由安培定则可知对的表达安培假设中环形电流方向的是图 B
答案：B2．（全国初中应用物理知识竞赛河南初赛）如图 1 所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有空隙，就制成了一种磁控元件——干簧管，以实现自动控制
干簧管置于下列哪种通电导线的磁场中时，可以使舌簧端面吸合【解析】：根据电流产生磁场，用安培定则可判断直线电流在周围所产生磁场的方向
磁性材料制成的弹性舌簧在磁场中磁化产生磁性吸合使电流导通，选项 B 对的
【答案】B【名师点评】干簧管是一种把磁信号转化为电信号的传感器，要使磁性材料制成的弹性舌簧端面吸合，必须把干簧管的舌簧所在的直线与磁场的磁感线方向在一直线上

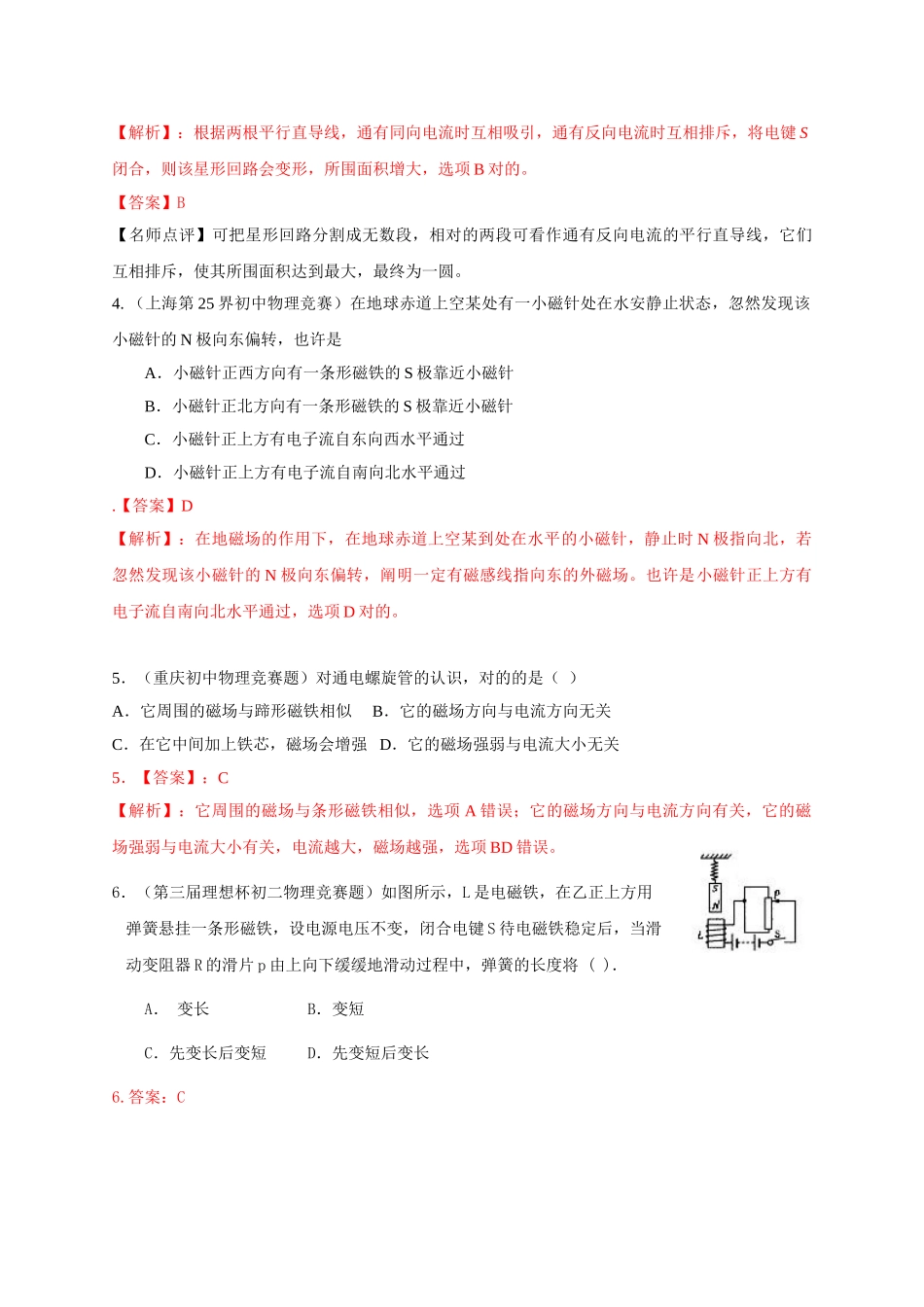

3．（上海初中物理知识竞赛复赛题）如图 3 所示，将一柔软的导线弯成星形，并将其置于光滑水平桌面上，然后将电键 S 闭合，则该星形回路将 A．不会变形B．会变形，所围面积增大 C．会变形，所围面积减小D．会变形，所围总面积不变 图 3图 1【解析】：根据两根平行直导线，通有同向电流时互相吸引，通有反向电流时互相排斥，将电键 S闭合，则该星形回路会变形，所围面积增大，选项 B 对的
【答案】B【名师点评】可把星形回路分割成无数段，相对的两段可看作通有反向电流的平行直导线，它们互相排斥，使其所围面积达到最大，最终为一圆
（上海第 25 界初中物理竞赛）在地球赤道上空某处有一小磁针处在水安静止状态，忽然发现该小磁针的 N 极向东偏转，也许是 A．小磁针正西方向有一条形磁铁的 S 极靠近小磁针B．小磁针正北方向有一条形磁铁的 S 极
