2025年哈尔滨工业大学机械设计大作业四

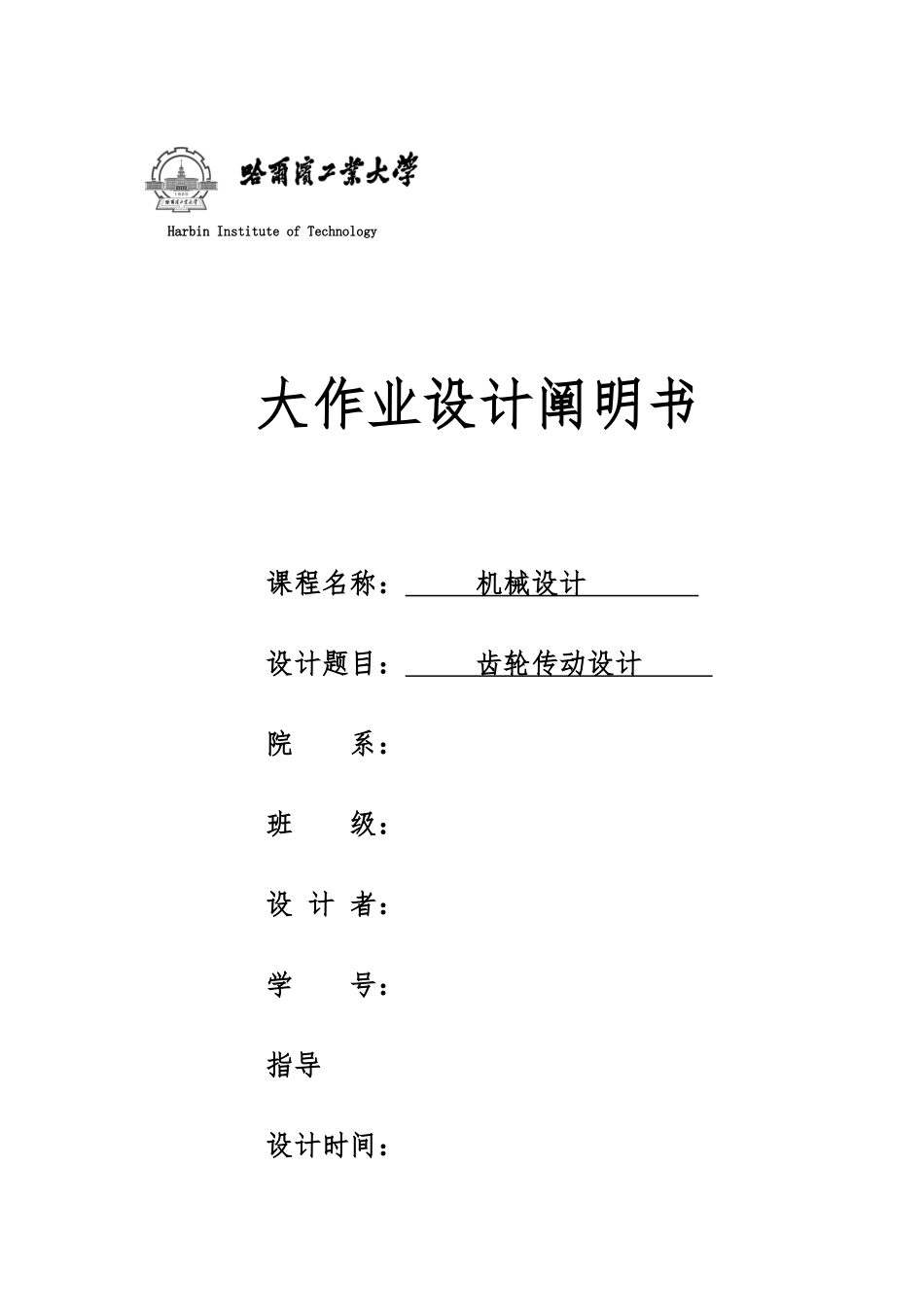

Harbin Institute of Technology大作业设计阐明书课程名称： 机械设计 设计题目： 齿轮传动设计 院 系：班 级：设 计 者：学 号：指导设计时间：工业大学工业大学机械设计作业任务书题目：齿轮传动设计 题号：设计原始数据：带式运送机的传动方案如如下图所示，机器工作平稳、单向回转、成批生产。电动机工作功率为 3kW，电动机满载转速为 710r/min，工作机的转速为80r/min，第一级传动比 2，轴承座中心高为 170mm，最短工作年限为 3 年 3 班，工作环境为室、清洁。方案电动机工作功率电动机满载转速工作机的转速第一级传动比轴承座中心高最短工作年限工作环境Pd = 3kWnm=710 r/minnw=80 r/mini1=2H=170 mm3 年 3班室、清洁目 录一、设计题目 ……………………………………………………………1二、选择电动机 ……………………………………………………………1三、一般 V 带轮的传动设计 …………………………………………2四、带轮构造设计 ……………………………………………………………4五、参照文献 ………………………………………………………………5一、设计任务原始数据如下：有冲击，室外工作，有尘环境，机器成批生产案Pd（KW）轴承座中心高 H（mm）最短工作年限 L工作环境37108021703 年 3 班室、清洁二、选择齿轮材料、热处理方式、精度等级带式输送机为一般机械，且规定成批生产，故毛坯需选用铸造工艺，大小齿轮均选用45 号钢，采用软齿面。由参照文献 1 表 6.2 查得：小齿轮调质处理，齿面硬度为 217~255HBS，平均硬度 236HBS；大齿轮正火处理，齿面硬度 162~217HBS，平均硬度 190HBS。大、小齿轮齿面平均硬度差为 46HBS，在 30~50HBS 围，选用 8 级精度。三、初步计算传动重要尺寸由于齿轮采用软齿面开式传动，轮传动的重要失效形式是齿面磨损，齿面不会发生疲劳点蚀，因此初步确定按齿根弯曲疲劳强度设计齿轮传动重要参数和尺寸。齿根弯曲疲劳强度设计公式式中——齿形系数，反应了轮齿几何形状对齿根弯曲应力的影响——应力修正系数，用以考虑齿根过度圆角处的应力集中和除弯曲应力以外的其他应力对齿根应力的影响。——重叠度系数，是将所有载荷作用于齿顶时的齿根应力折算为载荷作用于单对齿啮合区上界点时的齿根应力系数——许用齿根弯曲应力1.小齿轮传递的转矩由于为代式运送机 工作时间每天 24 小时，因此 K=1.3Pm=Pd/K=2.3式中——带轮的传动效率——对滚动...
