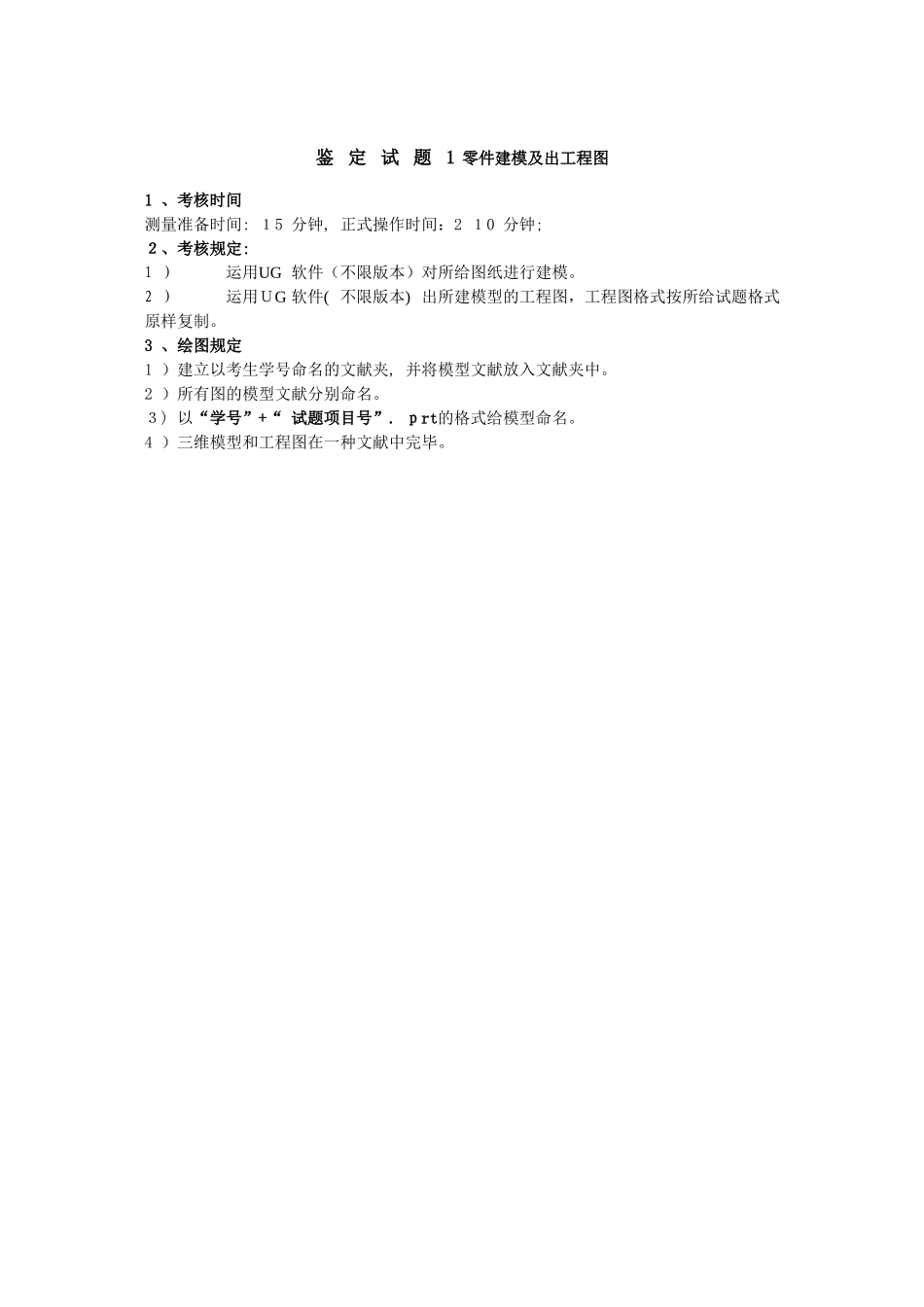

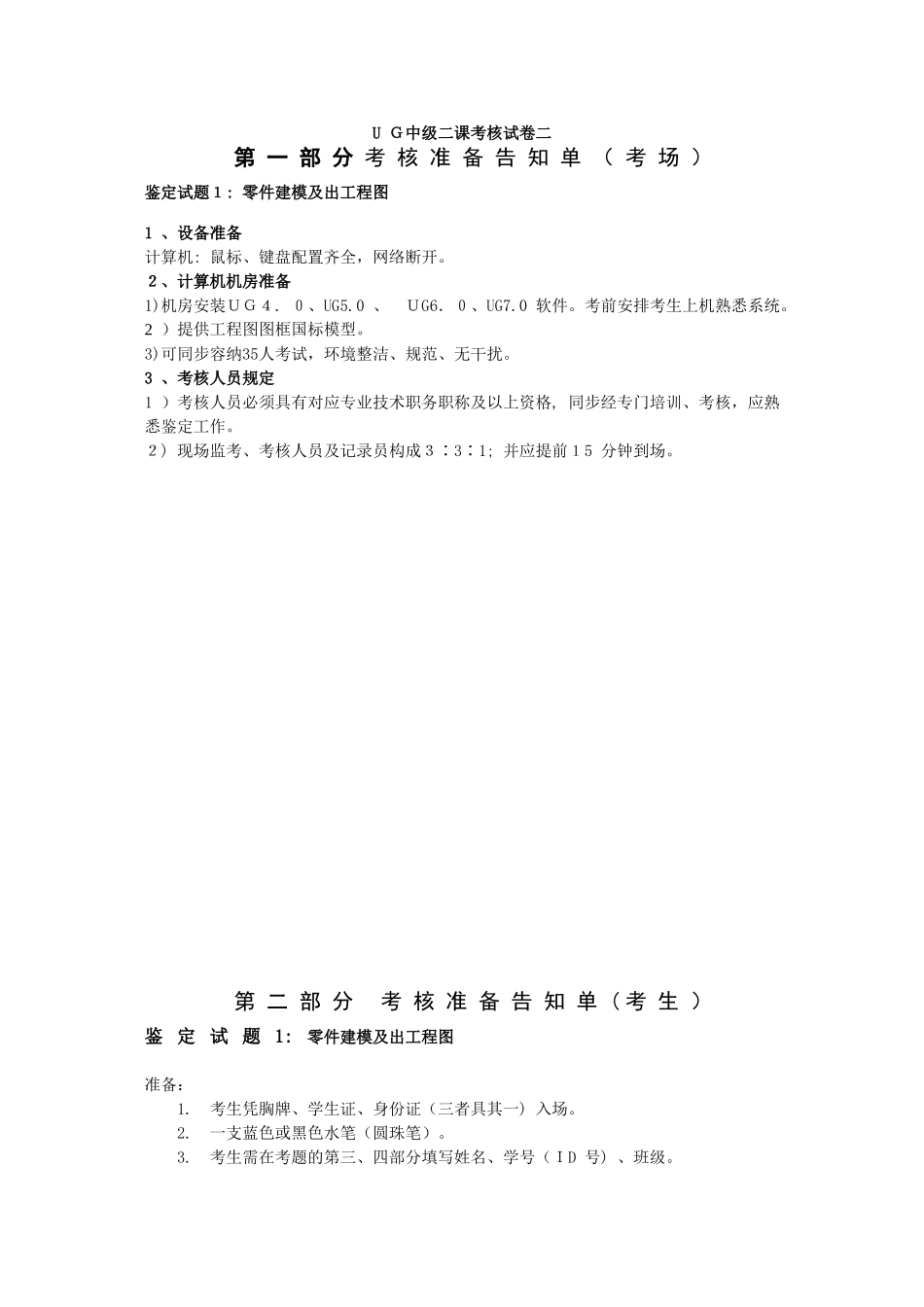

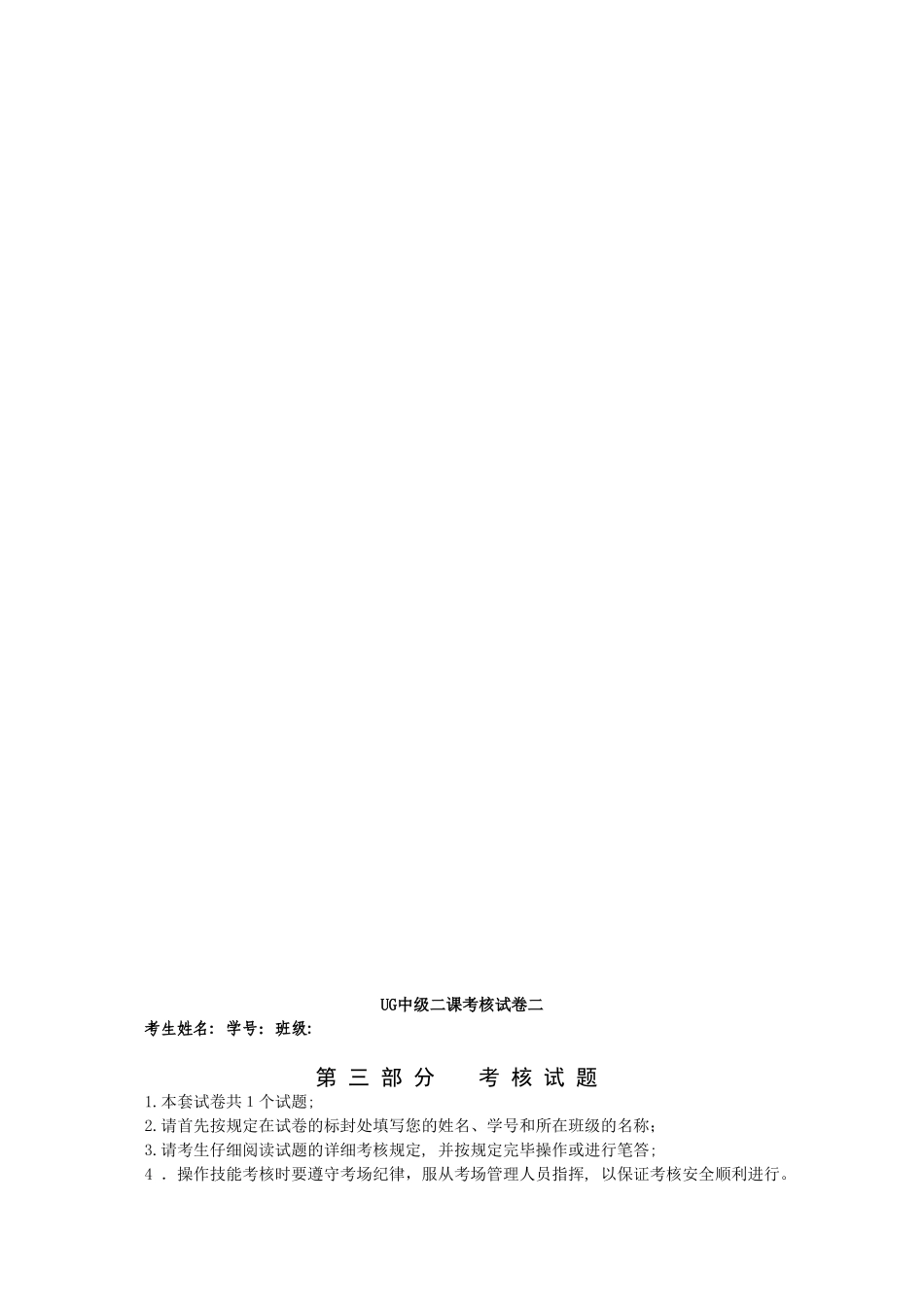

U Ｇ中级二课考核试卷二第 一 部 分 考 核 准 备 告 知 单 （ 考 场 ）鉴定试题１: 零件建模及出工程图1 、设备准备计算机: 鼠标、键盘配置齐全，网络断开。２、计算机机房准备1)机房安装ＵＧ４. ０、UG5.0 、 ＵG6．０、UG7.0 软件。考前安排考生上机熟悉系统。2 ）提供工程图图框国标模型。3)可同步容纳35人考试，环境整洁、规范、无干扰。3 、考核人员规定1 ）考核人员必须具有对应专业技术职务职称及以上资格, 同步经专门培训、考核，应熟悉鉴定工作。２) 现场监考、考核人员及记录员构成３∶3∶1; 并应提前１5 分钟到场。第 二 部 分 考 核 准 备 告 知 单 ( 考 生 ）鉴 定 试 题 1:零件建模及出工程图准备：1.考生凭胸牌、学生证、身份证（三者具其一) 入场。2.一支蓝色或黑色水笔（圆珠笔）。3.考生需在考题的第三、四部分填写姓名、学号（ＩD 号) 、班级。UG中级二课考核试卷二考生姓名: 学号: 班级:第 三 部 分 考 核 试 题1.本套试卷共１个试题;2.请首先按规定在试卷的标封处填写您的姓名、学号和所在班级的名称；3.请考生仔细阅读试题的详细考核规定, 并按规定完毕操作或进行笔答;4 ．操作技能考核时要遵守考场纪律，服从考场管理人员指挥, 以保证考核安全顺利进行。 鉴 定 试 题 1 零件建模及出工程图1 、考核时间测量准备时间: １5 分钟, 正式操作时间：2 １0 分钟;２、考核规定:1 ）运用UG 软件（不限版本）对所给图纸进行建模。2 ）运用ＵG 软件( 不限版本) 出所建模型的工程图，工程图格式按所给试题格式原样复制。3 、绘图规定1 ）建立以考生学号命名的文献夹, 并将模型文献放入文献夹中。2 ）所有图的模型文献分别命名。３) 以“学号”+“ 试题项目号”. ｐrt的格式给模型命名。4 ）三维模型和工程图在一种文献中完毕。图1U Ｇ中级二课考核试卷二第 四 部 分 考 核 评 分 登 记 表考生姓名：学号：班级：鉴 定 试 题 1 零件建模及出工程图1 、建模部分《配分与评分原则》（共60分）序号考核内容及规定评分原则配分得分1小特征错误错１处扣2 分。2大的特征错误（需要画草图而没画的)错１处扣１0 分3草图中错误( 图形和约束）错1 处扣10分２、工程图部分《配分与评分原则》（共40分)序号考核内容及规定评分原则配分得分1视图少1 个扣５分2视图上的局部错误( 如体现不清、线型错误等）,错1 处扣2 分3尺寸标注少1 处扣１分( 与第1 条同步)4图框少扣5 分考 核 人 员 ： 年 月 日 核分人: 年 月 日第 五 部 分 考 核 评 分 登 记 表总成绩表分 值得 分鉴定试题1100 分合计总分10０分记 录 人 : 年 月 日
