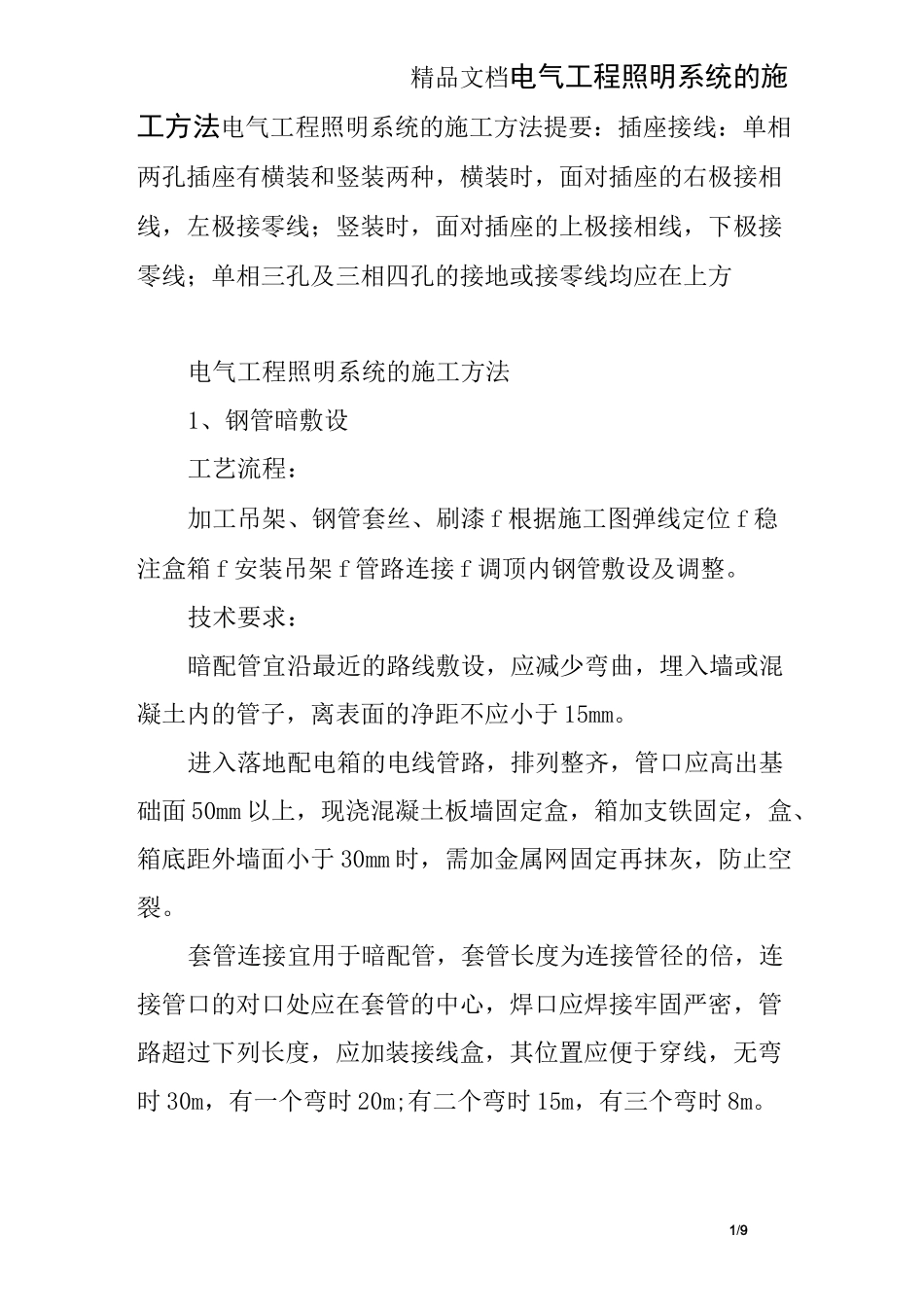

1/9精品文档电气工程照明系统的施工方法电气工程照明系统的施工方法提要：插座接线：单相两孔插座有横装和竖装两种，横装时，面对插座的右极接相线，左极接零线；竖装时，面对插座的上极接相线，下极接零线；单相三孔及三相四孔的接地或接零线均应在上方电气工程照明系统的施工方法1、钢管暗敷设工艺流程：加工吊架、钢管套丝、刷漆 f 根据施工图弹线定位 f 稳注盒箱 f 安装吊架 f 管路连接 f 调顶内钢管敷设及调整。技术要求：暗配管宜沿最近的路线敷设，应减少弯曲，埋入墙或混凝土内的管子，离表面的净距不应小于 15mm。进入落地配电箱的电线管路，排列整齐，管口应高出基础面 50mm 以上，现浇混凝土板墙固定盒，箱加支铁固定，盒、箱底距外墙面小于 30mm 时，需加金属网固定再抹灰，防止空裂。套管连接宜用于暗配管，套管长度为连接管径的倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密，管路超过下列长度，应加装接线盒，其位置应便于穿线，无弯时 30m，有一个弯时 20m;有二个弯时 15m，有三个弯时 8m。精品文档2/93/9精品文档艺要求材质，固定参照明配管工艺。连接、弯度、走向等可参照暗敷工艺要求施工，接线盒可使用暗盒。管路应敷设在主龙骨的上面，管入盒、箱必须煨灯叉弯，并里外带锁紧螺母采用内护口，管进盒、箱以内锁紧螺母平为准。固定管时，如本龙骨可在管的两侧钉钉，用铝丝绑扎后再把钉钉牢，如轻钢龙骨，可采用配套管卡和螺丝固定，或用拉铆直径 25mm 以上和成排管路应单独架设。穿过建筑物变形缝时，应有接地补偿装置，采用跨接方法连接。3、管内穿绝缘导线工艺流程：选择导线 f 穿带线 f 扫管 f 放线及断线 f 导线与带线的绑扎一带护口一穿线一导线接头一接头包扎一线路检查绝缘摇测。技术要求：必须清扫管路，清除管路中灰尘，泥水等杂物。导线接头不能增加电阻值，受力导线不能降低原机械强度，不能降低原绝缘强度。导线在变形缝处，补偿装置应活动自如，导线留有一定的余度。单芯线并接头，导线绝缘应并齐合拢，在距绝缘应约精品文档4/95/9精品文档测合格后，方允许通电试运行，通电后应仔细检查和巡视，检查灯具的控制是否灵活准确；开关与灯具控制顺序相对应，如果发现问题必须先断电，然后查找原因进行修复。器具成排安装的中心允许偏差 5mm。5、开关、插座安装工程工艺流程：工艺流程：清理 f 接线 f 安装。技术要求：清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将...
