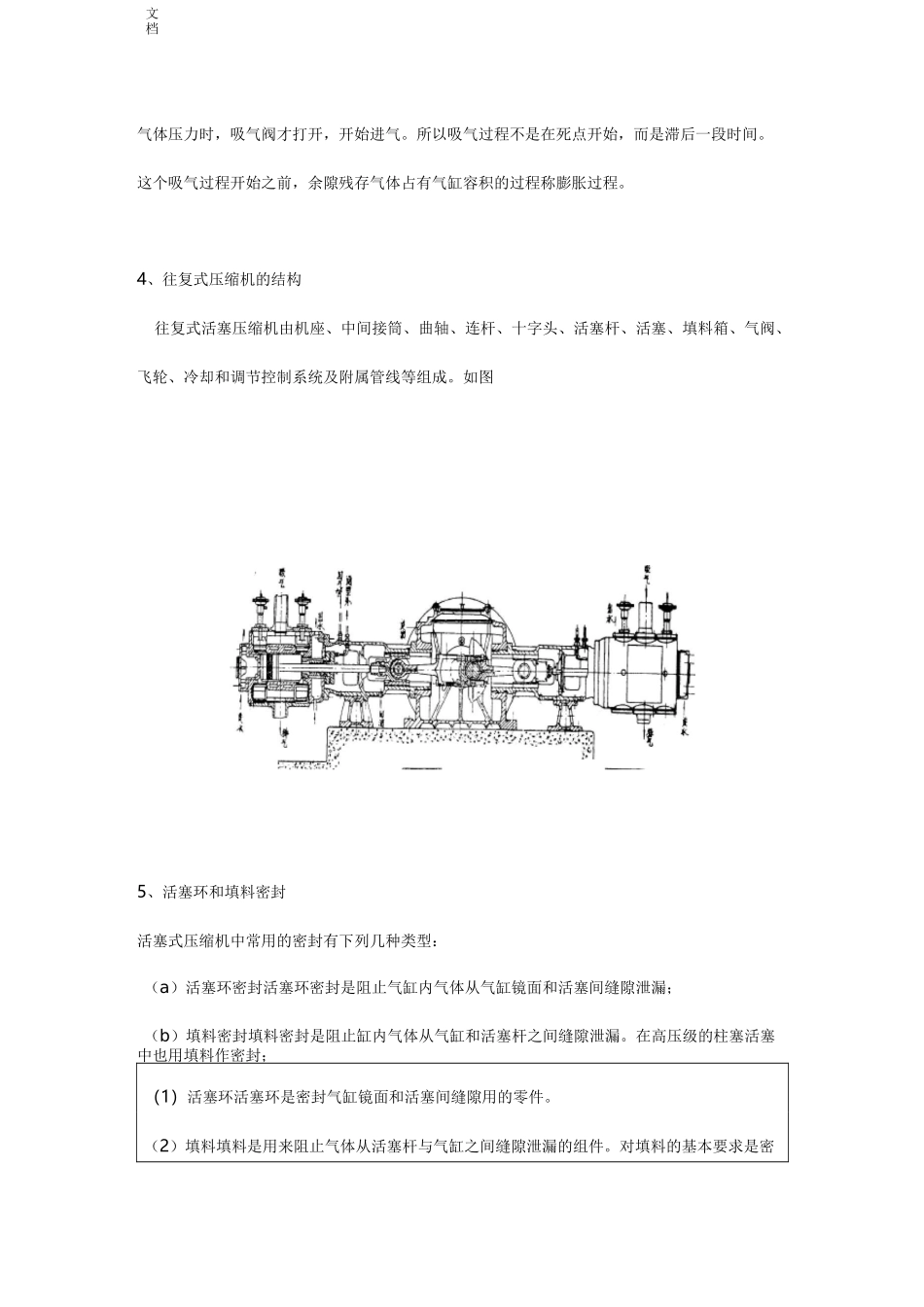

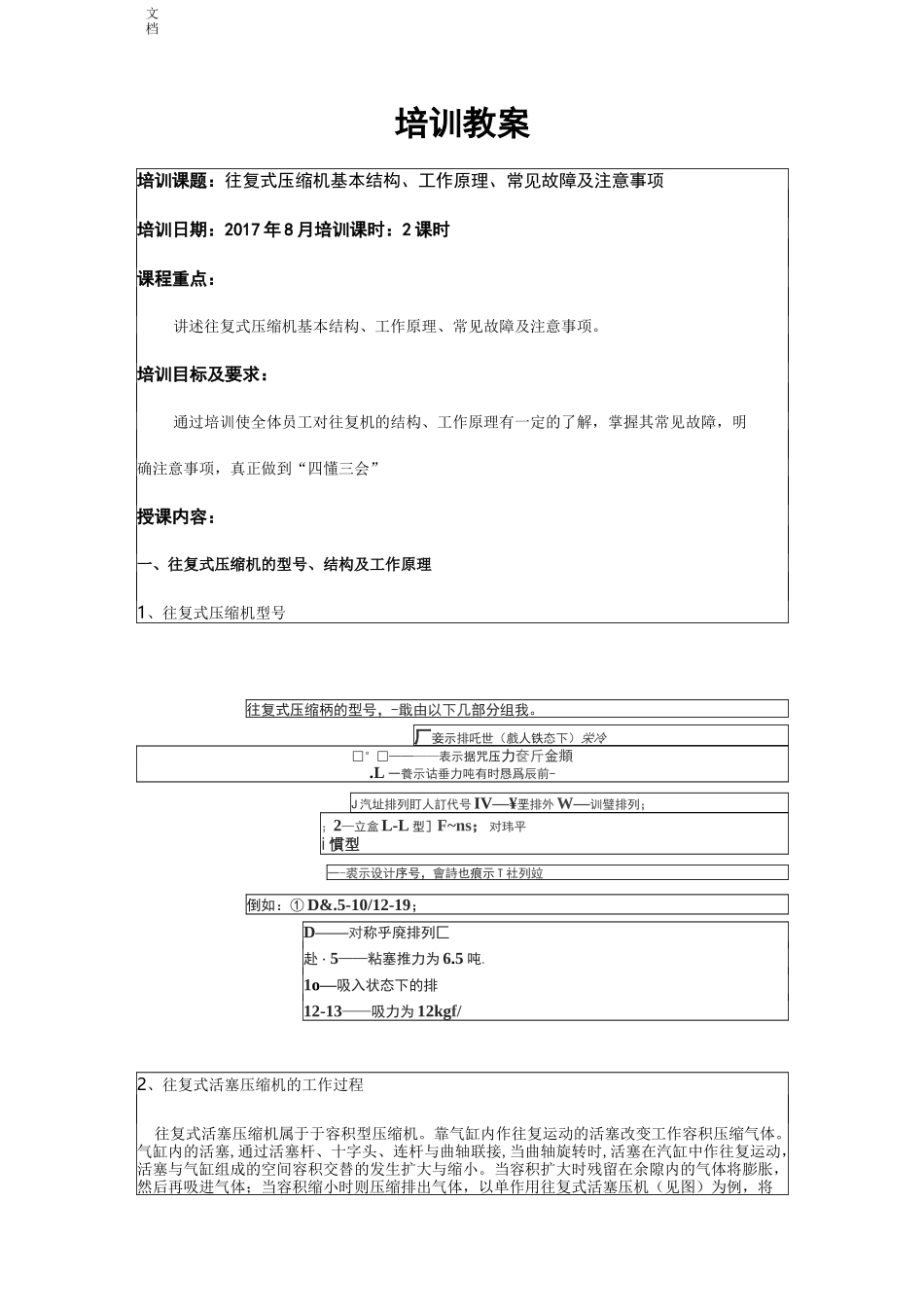

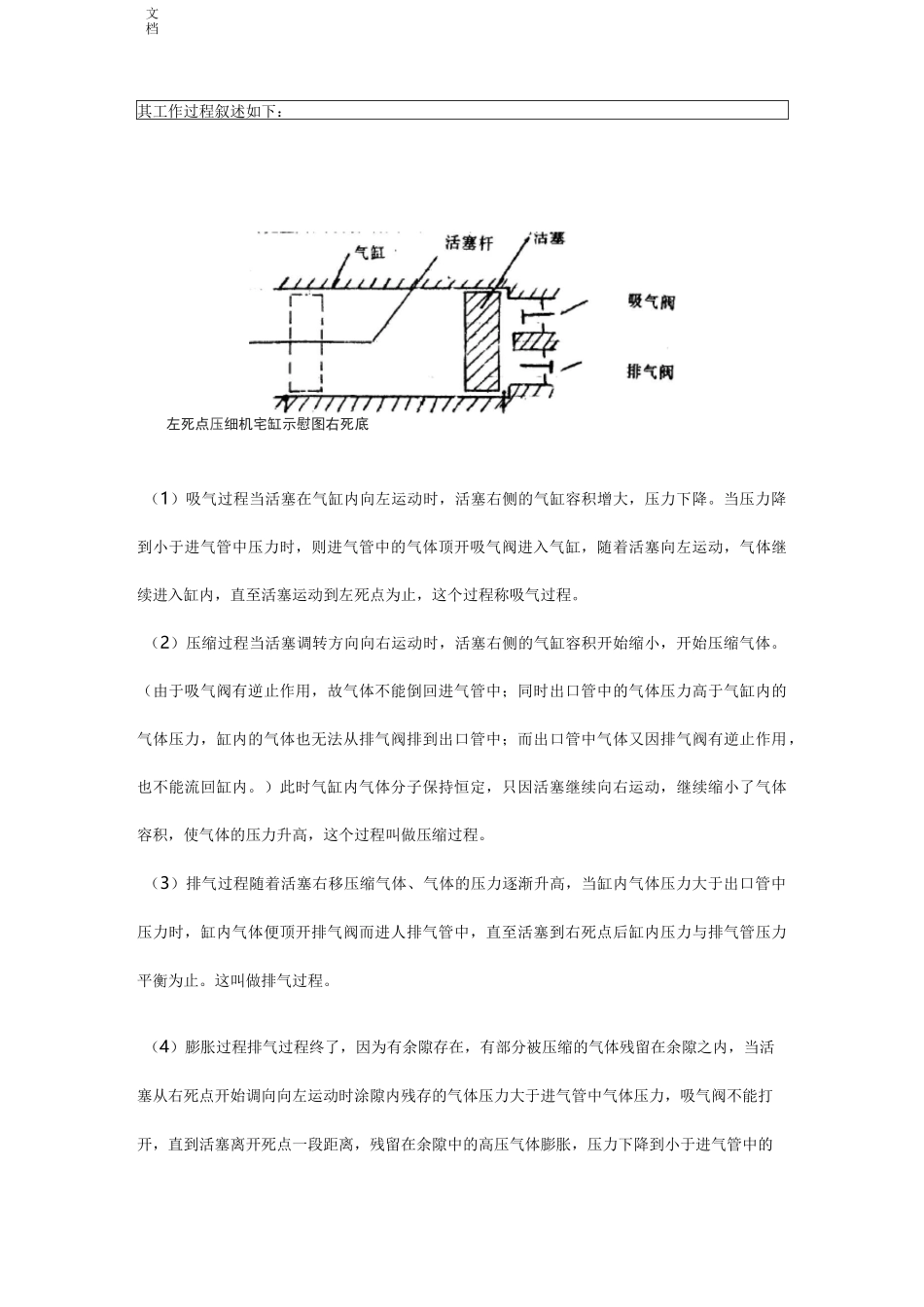

文档培训教案培训课题:往复式压缩机基本结构、工作原理、常见故障及注意事项培训日期:2017 年 8 月培训课时:2 课时课程重点:讲述往复式压缩机基本结构、工作原理、常见故障及注意事项。培训目标及要求:通过培训使全体员工对往复机的结构、工作原理有一定的了解,掌握其常见故障,明确注意事项,真正做到“四懂三会”授课内容:一、往复式压缩机的型号、结构及工作原理1、往复式压缩机型号往复式压缩柄的型号,-戢由以下几部分组我。厂妾示排吒世(戲人铁态下)栄冷□°□————表示据咒压力奁斤金頫.L 一養示诂垂力吨有时恳爲辰前-J 汽址排列盯人訂代号IV—¥垩排外 W—训璧排列;;2—立盒L-L 型]F~ns;对玮平i 慣型一-裘示设计序号,會詩也痕示 T 社列竝倒如:① D&.5-10/12-19;D——对称乎廃排列匚赴・5——粘塞推力为 6.5 吨.1o―吸入状态下的排12-13——吸力为 12kgf/2、往复式活塞压缩机的工作过程往复式活塞压缩机属于于容积型压缩机。靠气缸内作往复运动的活塞改变工作容积压缩气体。气缸内的活塞,通过活塞杆、十字头、连杆与曲轴联接,当曲轴旋转时,活塞在汽缸中作往复运动,活塞与气缸组成的空间容积交替的发生扩大与缩小。当容积扩大时残留在余隙内的气体将膨胀,然后再吸进气体;当容积缩小时则压缩排出气体,以单作用往复式活塞压机(见图)为例,将文档其工作过程叙述如下:左死点压细机宅缸示慰图右死底(1)吸气过程当活塞在气缸内向左运动时,活塞右侧的气缸容积增大,压力下降。当压力降到小于进气管中压力时,则进气管中的气体顶开吸气阀进入气缸,随着活塞向左运动,气体继续进入缸内,直至活塞运动到左死点为止,这个过程称吸气过程。(2)压缩过程当活塞调转方向向右运动时,活塞右侧的气缸容积开始缩小,开始压缩气体。(由于吸气阀有逆止作用,故气体不能倒回进气管中;同时出口管中的气体压力高于气缸内的气体压力,缸内的气体也无法从排气阀排到出口管中;而出口管中气体又因排气阀有逆止作用,也不能流回缸内。)此时气缸内气体分子保持恒定,只因活塞继续向右运动,继续缩小了气体容积,使气体的压力升高,这个过程叫做压缩过程。(3)排气过程随着活塞右移压缩气体、气体的压力逐渐升高,当缸内气体压力大于出口管中压力时,缸内气体便顶开排气阀而进人排气管中,直至活塞到右死点后缸内压力与排气管压力平衡为止。这叫做排气过程。(4)膨胀过程排气过程终了,因为有余隙存在,有部分被压缩...
