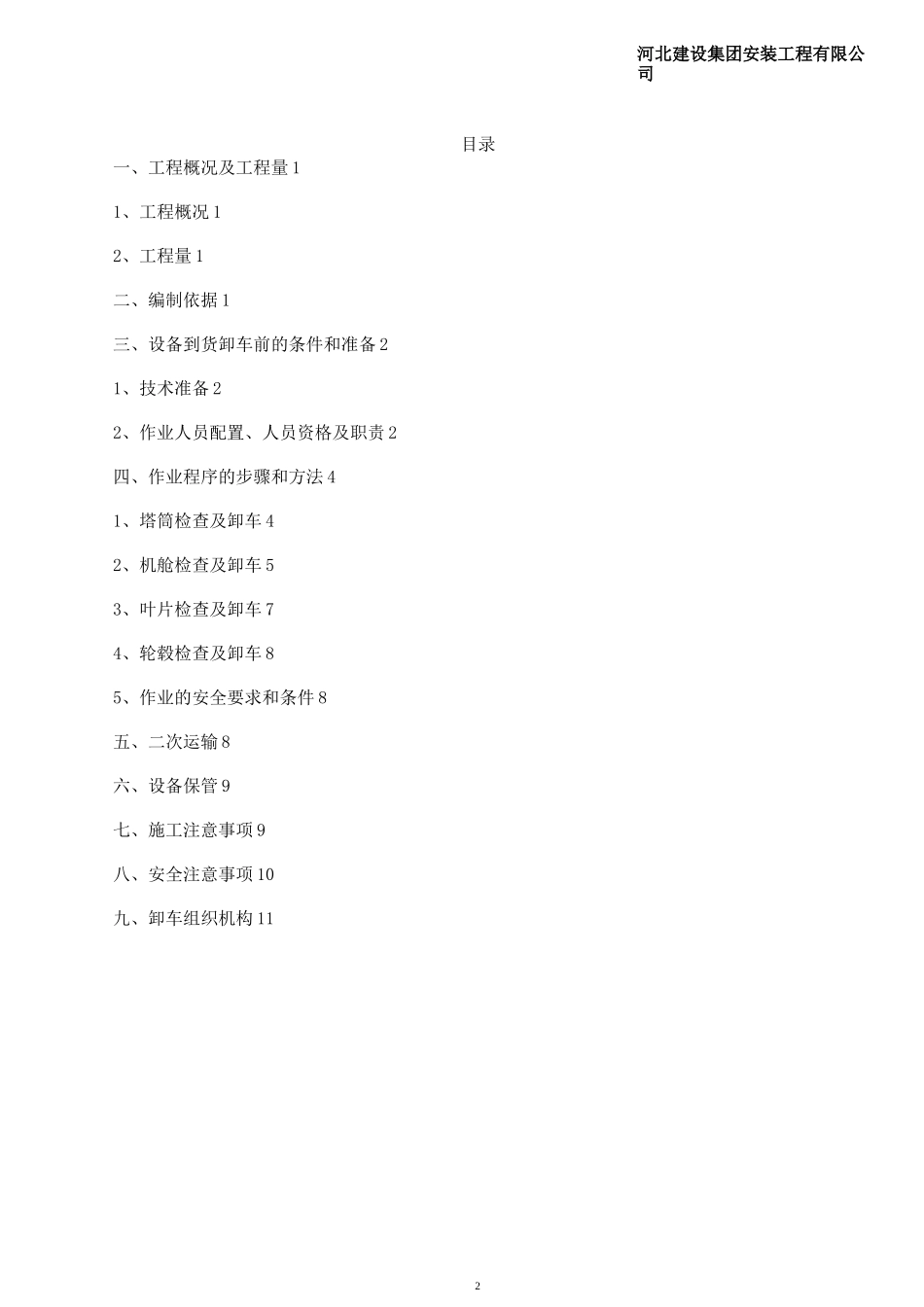

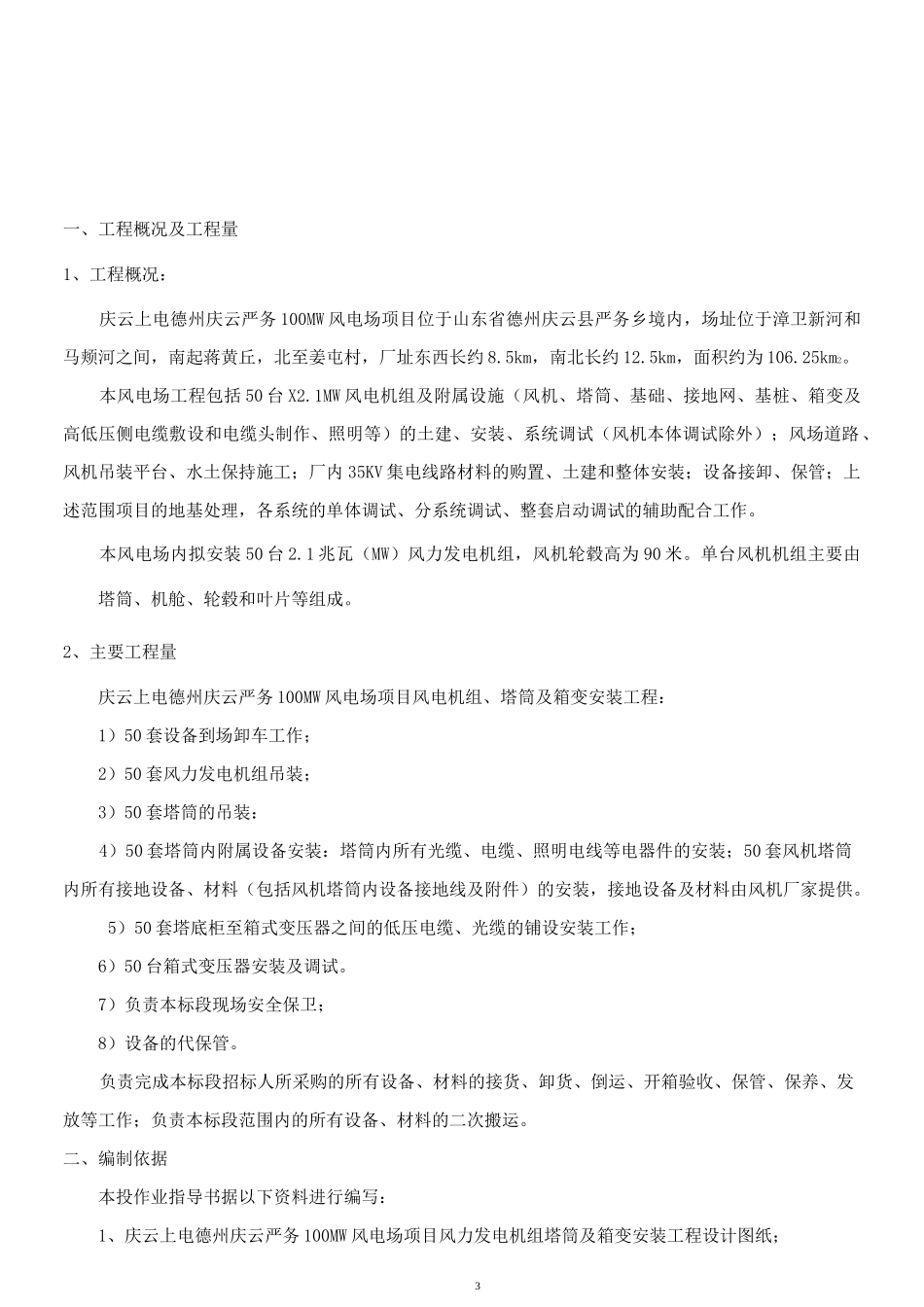

庆云上电德州庆云严务 100MW 风电场项目风力发电机组安装工程风机设备卸车、转运施工方案河北建设集团安装工程有限公司庆云上电德州庆云严务 100MW 风电场项目部二 O—六年九月河北建设集团安装工程有限公司2目录一、工程概况及工程量 11、工程概况 12、工程量 1二、编制依据 1三、设备到货卸车前的条件和准备 21、技术准备 22、作业人员配置、人员资格及职责 2四、作业程序的步骤和方法 41、塔筒检查及卸车 42、机舱检查及卸车 53、叶片检查及卸车 74、轮毂检查及卸车 85、作业的安全要求和条件 8五、二次运输 8六、设备保管 9七、施工注意事项 9八、安全注意事项 10九、卸车组织机构 113一、工程概况及工程量1、工程概况：庆云上电德州庆云严务 100MW 风电场项目位于山东省德州庆云县严务乡境内，场址位于漳卫新河和马颊河之间，南起蒋黄丘，北至姜屯村，厂址东西长约 8.5km，南北长约 12.5km，面积约为 106.25km2。本风电场工程包括 50 台 X2.1MW 风电机组及附属设施（风机、塔筒、基础、接地网、基桩、箱变及高低压侧电缆敷设和电缆头制作、照明等）的土建、安装、系统调试（风机本体调试除外）；风场道路、风机吊装平台、水土保持施工；厂内 35KV 集电线路材料的购置、土建和整体安装；设备接卸、保管；上述范围项目的地基处理，各系统的单体调试、分系统调试、整套启动调试的辅助配合工作。本风电场内拟安装 50 台 2.1 兆瓦（MW）风力发电机组，风机轮毂高为 90 米。单台风机机组主要由塔筒、机舱、轮毂和叶片等组成。2、主要工程量庆云上电德州庆云严务 100MW 风电场项目风电机组、塔筒及箱变安装工程：1）50 套设备到场卸车工作；2）50 套风力发电机组吊装；3）50 套塔筒的吊装：4）50 套塔筒内附属设备安装：塔筒内所有光缆、电缆、照明电线等电器件的安装；50 套风机塔筒内所有接地设备、材料（包括风机塔筒内设备接地线及附件）的安装，接地设备及材料由风机厂家提供。5）50 套塔底柜至箱式变压器之间的低压电缆、光缆的铺设安装工作；6）50 台箱式变压器安装及调试。7）负责本标段现场安全保卫；8）设备的代保管。负责完成本标段招标人所采购的所有设备、材料的接货、卸货、倒运、开箱验收、保管、保养、发放等工作；负责本标段范围内的所有设备、材料的二次搬运。二、编制依据本投作业指导书据以下资料进行编写：1、庆云上电德州庆云严务 100MW 风电场项目风力发电机组塔筒及箱变...
