可靠性维修性设计报告

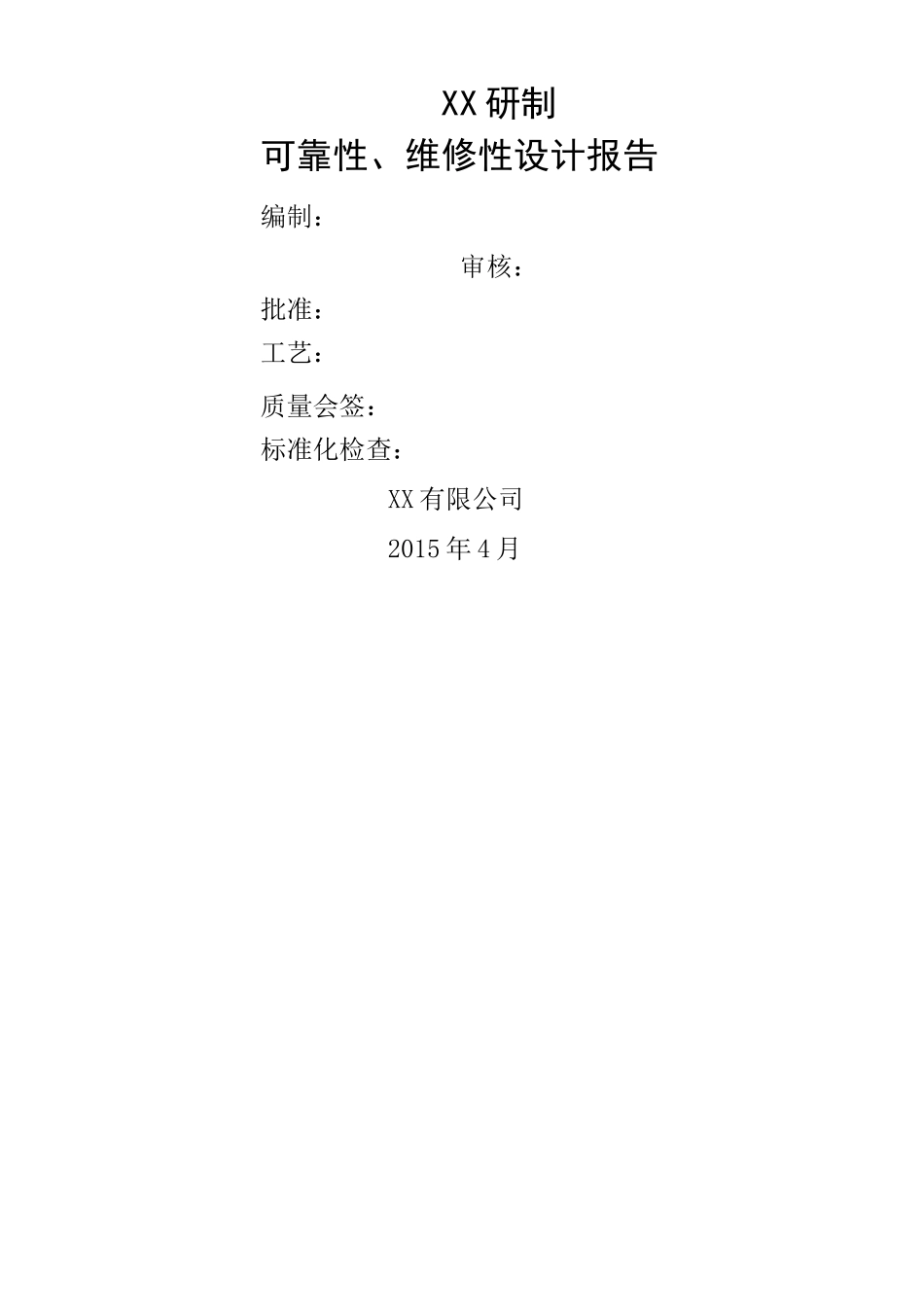

可靠性维修性设计报告_第1页
1/8

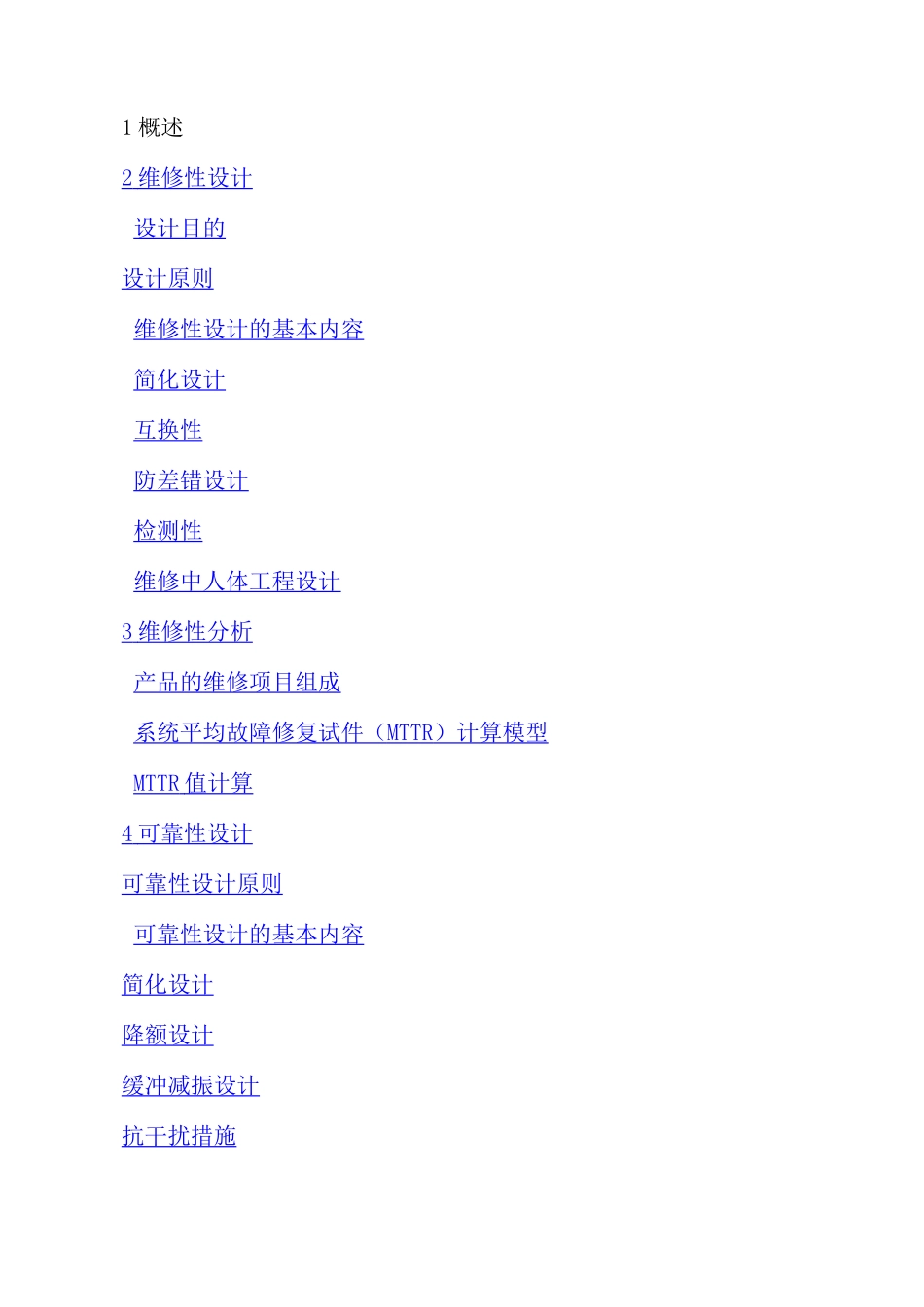

可靠性维修性设计报告_第2页
2/8

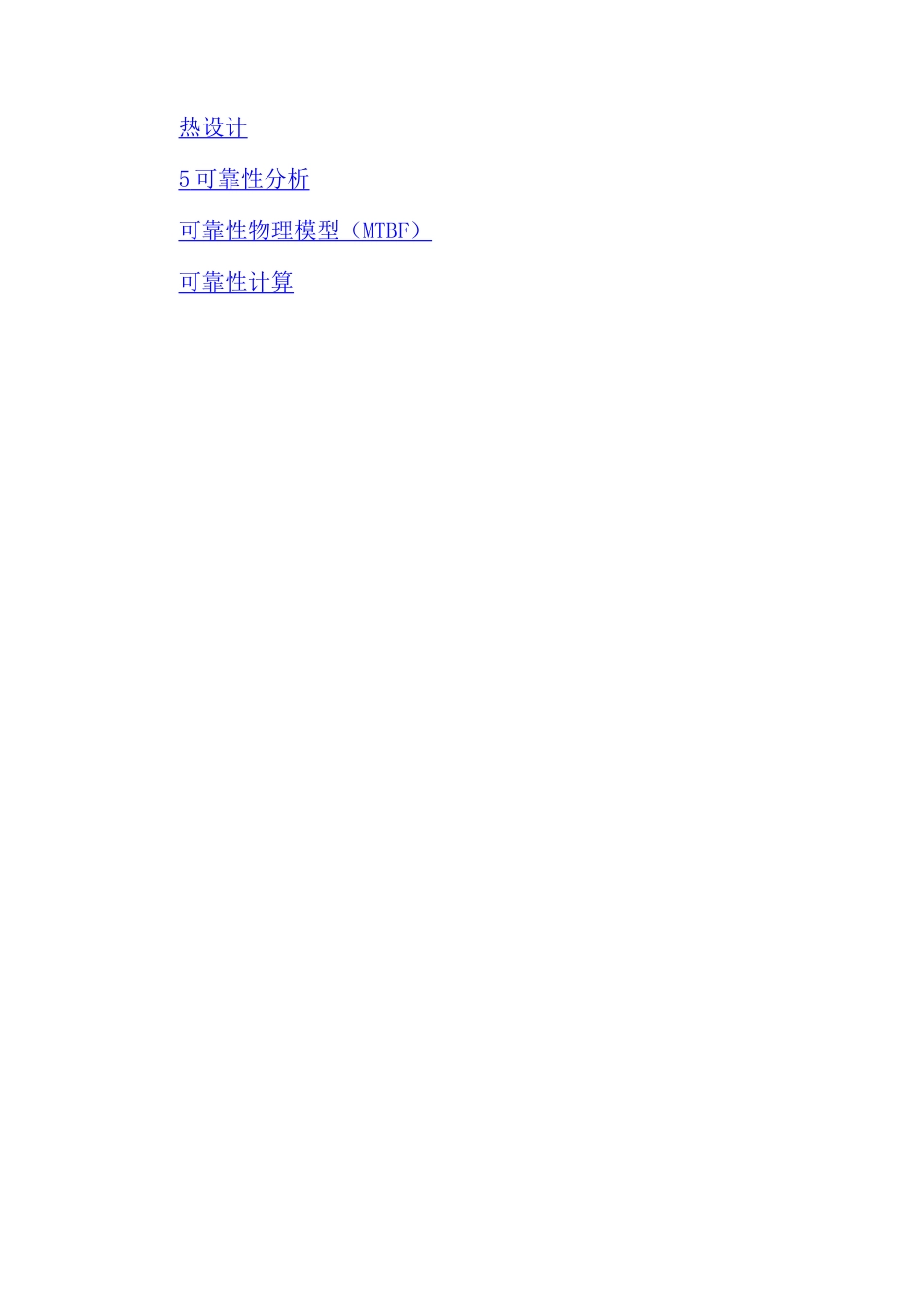

可靠性维修性设计报告_第3页
3/8
XX 研制可靠性、维修性设计报告编制:审核:批准:工艺:质量会签:标准化检查:XX 有限公司2015 年 4 月1 概述2 维修性设计 设计目的设计原则维修性设计的基本内容简化设计互换性防差错设计检测性维修中人体工程设计3 维修性分析 产品的维修项目组成系统平均故障修复试件( MTTR ) 计算模型 MTTR 值计算 4 可靠性设计 可靠性设计原则可靠性设计的基本内容简化设计降额设计缓冲减振设计抗干扰措施热设计5 可靠性分析 可靠性物理模型( MTBF ) 可靠性计算1 概述XX 是集音视频无缝切换、实时字幕叠加、采集、存储、传输、显示于一体的综合性集成设备。在平台上集成了视频编辑、图片编辑、文稿编辑软件,编辑后的视频、图片能通过平台播放出去。系统配置 2-4 部 4G 手机,内置专用软件,通过云平台与本处理平台连接,把手机视频、图片、草图、短消息、位置实时上传到处理平台上,处理平台可以实时将手机视频无缝切播出去,在手机上可以在地图上看到相互的轨迹与位置,平台的地图窗口也可以看到手机的位置与轨迹。也可通过联网远程对本平台上的实时视频流或存储的视频资料进行选择读取播放、存储、编辑。使用专门定制的带拉杆的高强度安全防护箱,外形尺寸 56x45x26cm,重量小于 20kg,便于携带。2 维修性设计设计目的维修性工程是 XX 研制系统工程的重要部分,为了提鄢的可维修性,XX 在研制过程中必须进行有效的维修性设计提,出设计的目标以,便在随后的试制、试验等环节中严格贯彻设计要求,保证的维修性达到设计的要求。设计原则设计遵循可达性互换性、防差错性、标准化的原则;严格参照 GJB368A-94《装备维修性通用大纲》的规定执行。维修性设计的基本内容简化设计不少于 2 部 4G 手机,远程采集音频视频图片,绘制草图,短消息,手机实时运动轨迹,发送到平台上显示。手机与平台通信应适当加密。手机连续视频与模拟输入视频能无缝切换到任意一路模拟输出上。视频插头(座)、电源插头(座)、控制信号插头(座)进行了区分设计标号,避免错查,并在接插件间预留了插拔空间。互换性设备的零部件互换性列表,见表 1表 1 设备零部件一览表序号名称外形、尺寸互换性功能、性能互换性备注1手机VV2连接线VV34G 天线VV4WiFi 天线VV5系统恢复盘VV防差错设计检测性维修中人体工程设计本产品表面无锐刺,对人体无伤害3 维修性分析产品的维修项目组成设备数量手机2XX1系统平均故障修复试件(MTTR)计算模型若...
