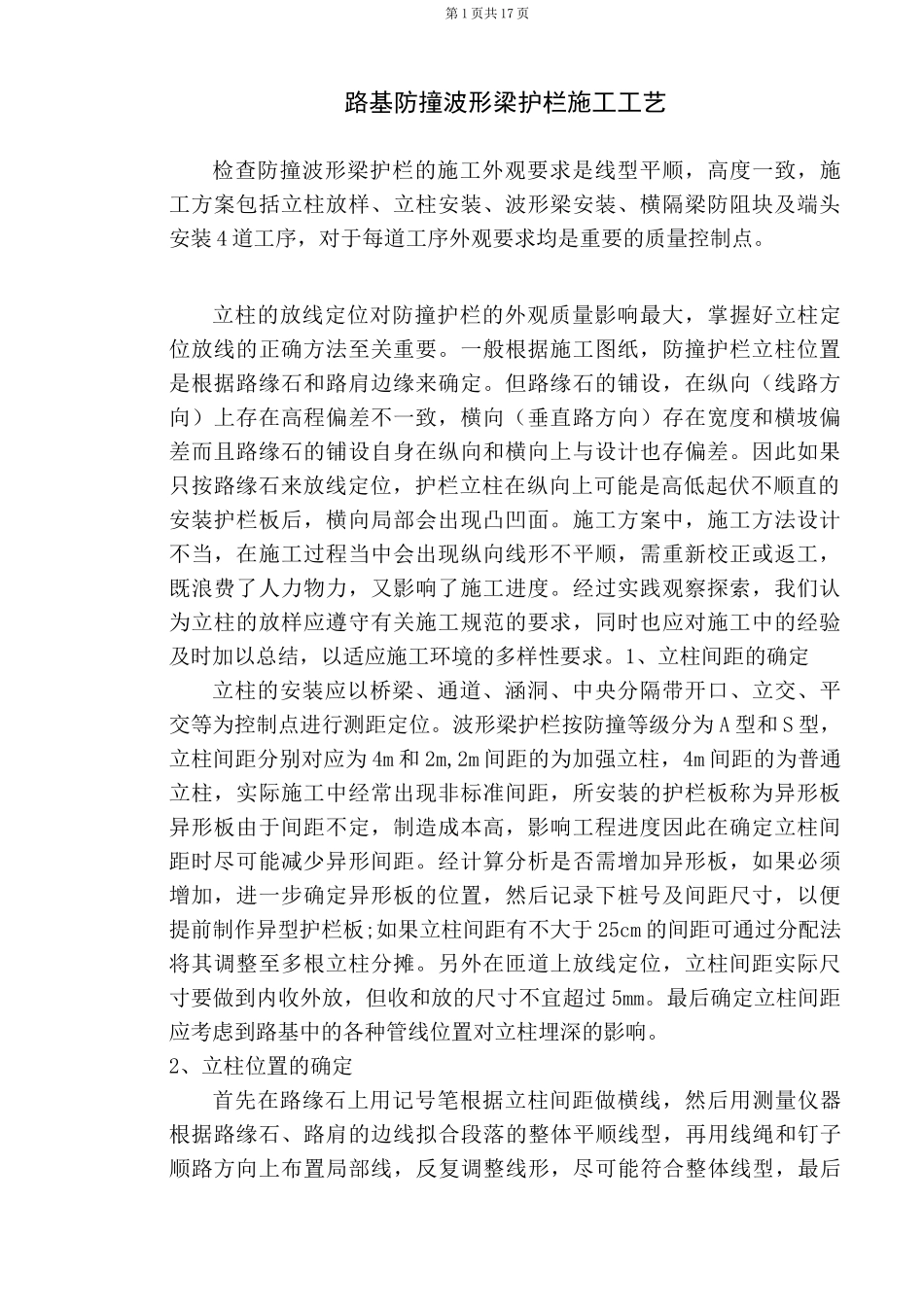

第 1 页共 17 页路基防撞波形梁护栏施工工艺检查防撞波形梁护栏的施工外观要求是线型平顺，高度一致，施工方案包括立柱放样、立柱安装、波形梁安装、横隔梁防阻块及端头安装 4 道工序，对于每道工序外观要求均是重要的质量控制点。立柱的放线定位对防撞护栏的外观质量影响最大，掌握好立柱定位放线的正确方法至关重要。一般根据施工图纸，防撞护栏立柱位置是根据路缘石和路肩边缘来确定。但路缘石的铺设，在纵向（线路方向）上存在高程偏差不一致，横向（垂直路方向）存在宽度和横坡偏差而且路缘石的铺设自身在纵向和横向上与设计也存偏差。因此如果只按路缘石来放线定位，护栏立柱在纵向上可能是高低起伏不顺直的安装护栏板后，横向局部会出现凸凹面。施工方案中，施工方法设计不当，在施工过程当中会出现纵向线形不平顺，需重新校正或返工，既浪费了人力物力，又影响了施工进度。经过实践观察探索，我们认为立柱的放样应遵守有关施工规范的要求，同时也应对施工中的经验及时加以总结，以适应施工环境的多样性要求。1、立柱间距的确定立柱的安装应以桥梁、通道、涵洞、中央分隔带开口、立交、平交等为控制点进行测距定位。波形梁护栏按防撞等级分为 A 型和 S 型，立柱间距分别对应为 4m 和 2m,2m 间距的为加强立柱，4m 间距的为普通立柱，实际施工中经常出现非标准间距，所安装的护栏板称为异形板异形板由于间距不定，制造成本高，影响工程进度因此在确定立柱间距时尽可能减少异形间距。经计算分析是否需增加异形板，如果必须增加，进一步确定异形板的位置，然后记录下桩号及间距尺寸，以便提前制作异型护栏板;如果立柱间距有不大于 25cm 的间距可通过分配法将其调整至多根立柱分摊。另外在匝道上放线定位，立柱间距实际尺寸要做到内收外放，但收和放的尺寸不宜超过 5mm。最后确定立柱间距应考虑到路基中的各种管线位置对立柱埋深的影响。2、立柱位置的确定首先在路缘石上用记号笔根据立柱间距做横线，然后用测量仪器根据路缘石、路肩的边线拟合段落的整体平顺线型，再用线绳和钉子顺路方向上布置局部线，反复调整线形，尽可能符合整体线型，最后第 2 页共 17 页在这条线上划出与横线垂直的纵线，形成十字线，作为桩位的中心，在打入立柱时，严格按立柱距十字线中心打入，以保证立柱在纵向上的基本顺直度。3、柱的高度控制立柱顶面的平顺，决定了护栏板顶面的平顺，立柱高度是影响防撞护栏线形的关键因素。在防撞护栏施工规...
