管道定向钻施工方案

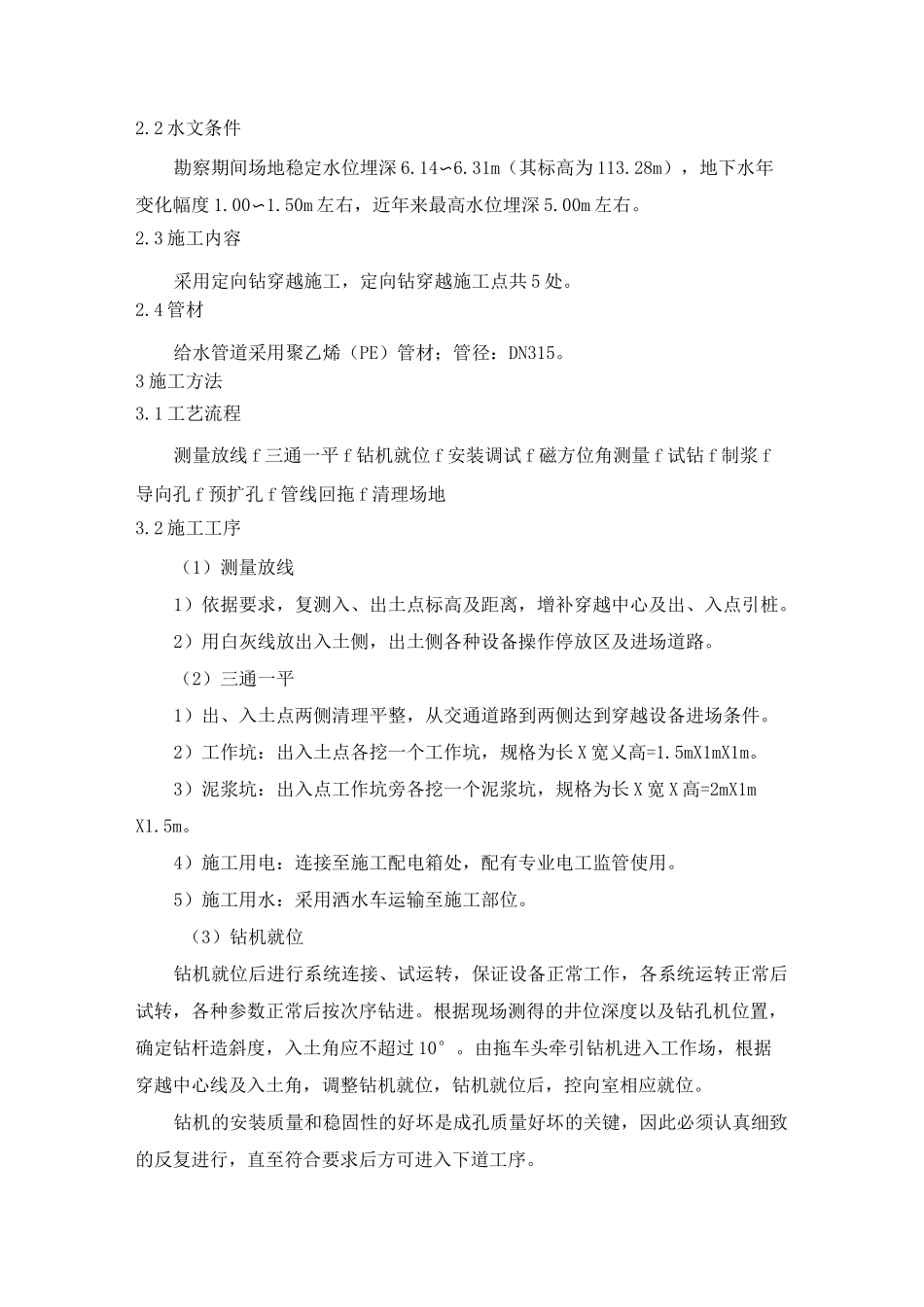

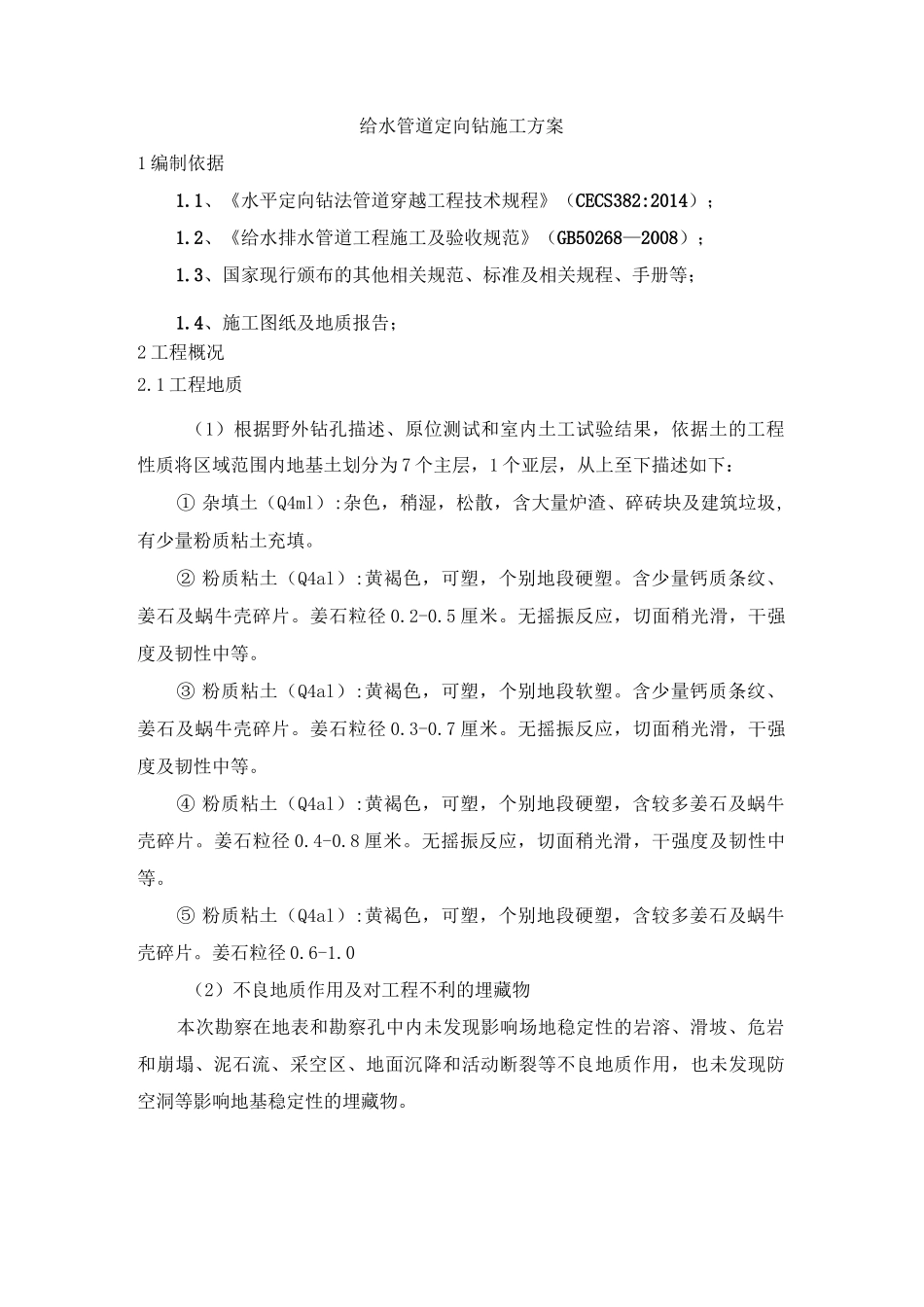

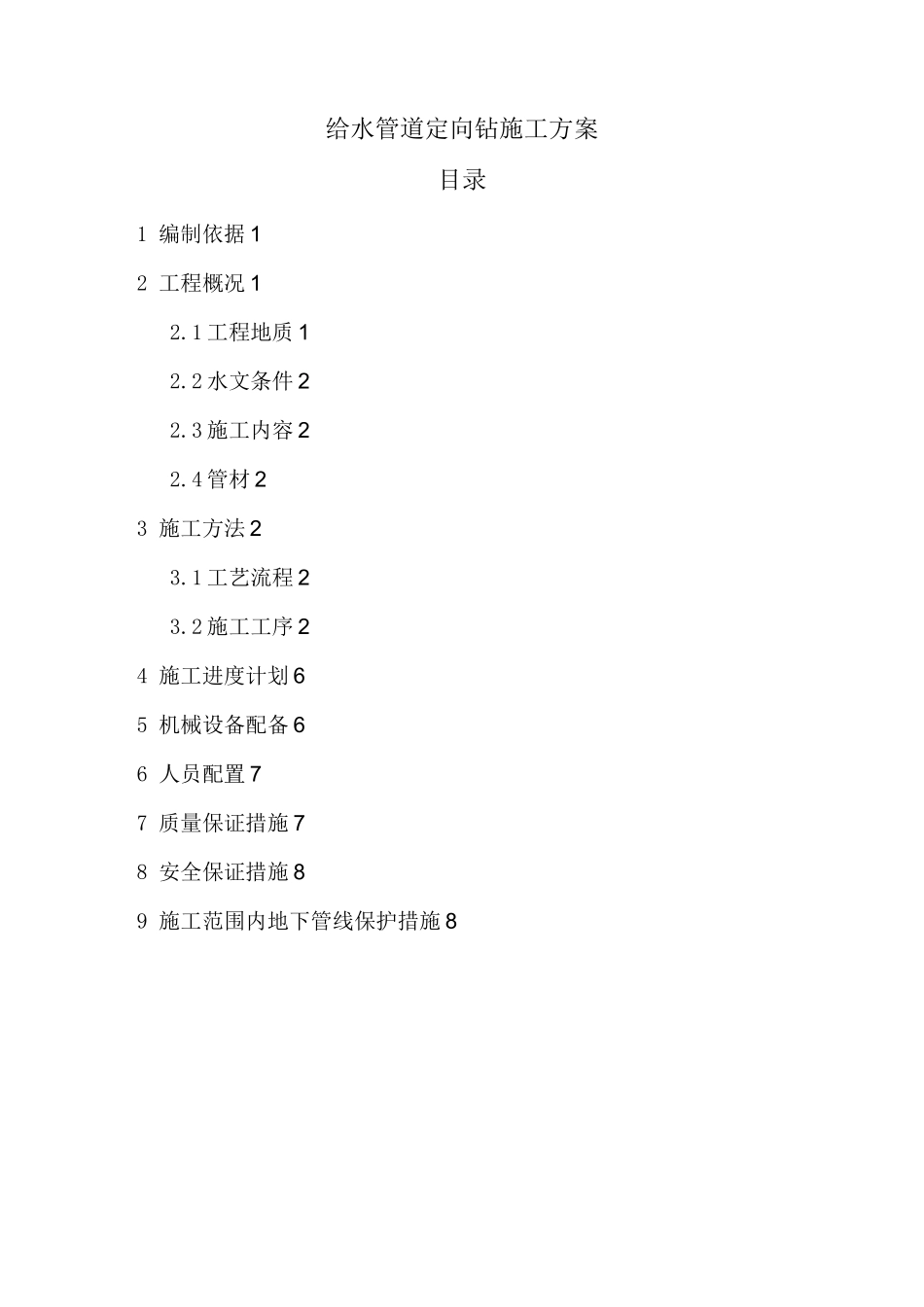

给水管道定向钻施工方案目录1 编制依据 12 工程概况 12.1 工程地质 12.2 水文条件 22.3 施工内容 22.4 管材 23 施工方法 23.1 工艺流程 23.2 施工工序 24 施工进度计划 65 机械设备配备 66 人员配置 77 质量保证措施 78 安全保证措施 89 施工范围内地下管线保护措施 8给水管道定向钻施工方案1 编制依据1.1、《水平定向钻法管道穿越工程技术规程》（CECS382:2014）；1.2、《给水排水管道工程施工及验收规范》（GB50268—2008）；1.3、国家现行颁布的其他相关规范、标准及相关规程、手册等；1.4、施工图纸及地质报告；2 工程概况2.1 工程地质（1）根据野外钻孔描述、原位测试和室内土工试验结果，依据土的工程性质将区域范围内地基土划分为 7 个主层，1 个亚层，从上至下描述如下：① 杂填土（Q4ml）:杂色，稍湿，松散，含大量炉渣、碎砖块及建筑垃圾,有少量粉质粘土充填。② 粉质粘土（Q4al）:黄褐色，可塑，个别地段硬塑。含少量钙质条纹、姜石及蜗牛壳碎片。姜石粒径 0.2-0.5 厘米。无摇振反应，切面稍光滑，干强度及韧性中等。③ 粉质粘土（Q4al）:黄褐色，可塑，个别地段软塑。含少量钙质条纹、姜石及蜗牛壳碎片。姜石粒径 0.3-0.7 厘米。无摇振反应，切面稍光滑，干强度及韧性中等。④ 粉质粘土（Q4al）:黄褐色，可塑，个别地段硬塑，含较多姜石及蜗牛壳碎片。姜石粒径 0.4-0.8 厘米。无摇振反应，切面稍光滑，干强度及韧性中等。⑤ 粉质粘土（Q4al）:黄褐色，可塑，个别地段硬塑，含较多姜石及蜗牛壳碎片。姜石粒径 0.6-1.0（2）不良地质作用及对工程不利的埋藏物本次勘察在地表和勘察孔中内未发现影响场地稳定性的岩溶、滑坡、危岩和崩塌、泥石流、采空区、地面沉降和活动断裂等不良地质作用，也未发现防空洞等影响地基稳定性的埋藏物。2.2 水文条件勘察期间场地稳定水位埋深 6.14〜6.31m（其标高为 113.28m），地下水年变化幅度 1.00〜1.50m 左右，近年来最高水位埋深 5.00m 左右。2.3 施工内容采用定向钻穿越施工，定向钻穿越施工点共 5 处。2.4 管材给水管道采用聚乙烯（PE）管材；管径：DN315。3 施工方法3.1 工艺流程测量放线 f 三通一平 f 钻机就位 f 安装调试 f 磁方位角测量 f 试钻 f 制浆 f导向孔 f 预扩孔 f 管线回拖 f 清理场地3.2 施工工序（1）测量放线1）依据要求，复测入、出土点标高及距离，增补穿越中心及出、入点引桩。2）用白灰线放出...
