2025年九年级物理全册第十四章第五节测量电压习题新版沪科版

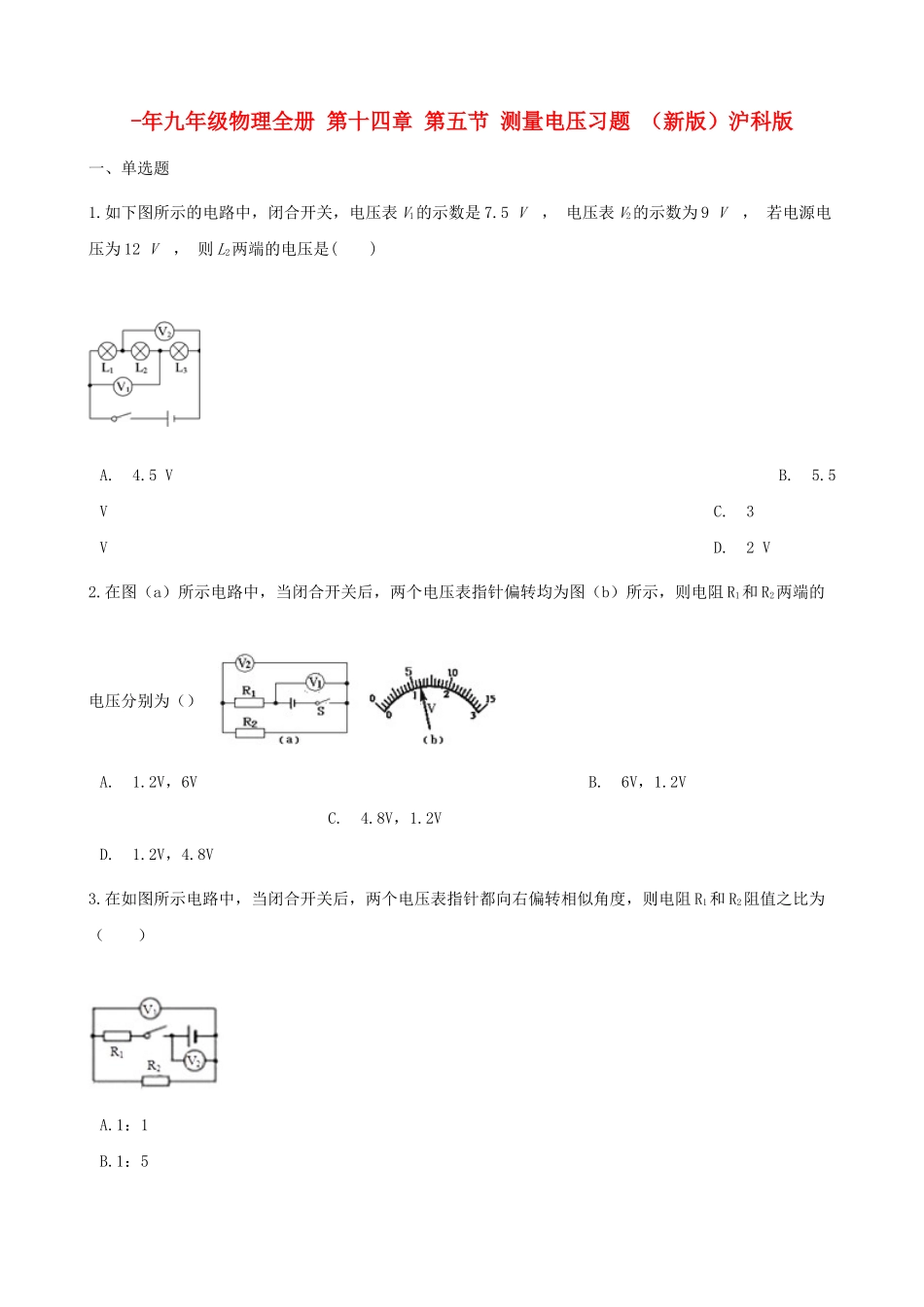

-年九年级物理全册 第十四章 第五节 测量电压习题 （新版）沪科版一、单选题1.如下图所示的电路中，闭合开关，电压表 V1的示数是 7.5 V ， 电压表 V2的示数为 9 V ， 若电源电压为 12 V ， 则 L2两端的电压是( )A. 4.5 V B. 5.5 V C. 3 V D. 2 V2.在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻 R1和 R2两端的电压分别为（） A. 1.2V，6V B. 6V，1.2V C. 4.8V，1.2V D. 1.2V，4.8V3.在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相似角度，则电阻 R1和 R2阻值之比为（ ）A.1：1B.1：5C.4：1D.4：54.在国际单位制中，电压的单位是（ ） A. 伏特（V） B. 安培（A） C. 欧姆（Ω） D. 焦耳（J）5.如图所示的电路图中，能用电压表对的测出灯 Ll两端电压的是（ ） A. B. C. D. 6.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻 R1和 R2两端的电压分别为（ ） A. 4.8V，1.2V B. 6V，1.2V C. 1.2V，6V D. 1.2V，4.8V7.如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻 R1和 R2两端的电压分别为（ ）A. 6V 1.5V B. 7.5V 1.5V C. 1.5V 7.5V D. 1.5V 6V8.在如图所示的电路中，闭合开关 S 后（）A. 电压表的示数为电源电压 B. 电流表的示数尤其大C. 小灯泡正常发光 D. 电流表、电压表都被烧坏9.李明同学在一次用 3V 和 15V 两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，再用 15V量程试触时，指针位置如图所示，则下一步的试验操作应当是（ ） A. 直接接入 c 接线柱，然后读数 B. 直接接入 b 接线柱，然后读数C. 断开开关，接入 b 接线柱，闭合开关后读数 D. 断开开关，接入 c 接线柱，闭合开关后读数10.如图所示，当甲电路中的开关 S 闭合时，两个电压表的指针位置均如图乙所示，则电压表 V1和 V2的示数分别为（ ） A. 1.2 V，6 V B. 6 V，1.2 V C. 4.8 V，1.2 V D. 1.2 V，4.8 V二、多选题11.如图所示的电路中，将开关 S 闭合，灯 L1和灯 L2均发光，则下列说法中对的的是（ ） A. 灯 L1和灯 L2两端电压均等于电源电压 B. 若两灯电阻不一样，它们两端的电压也许不一样C. 通过灯 L1和灯 L2的电流也许相等 D. 灯L1和灯 L2两端的电压一定不相等三、填空题12.电路中...
