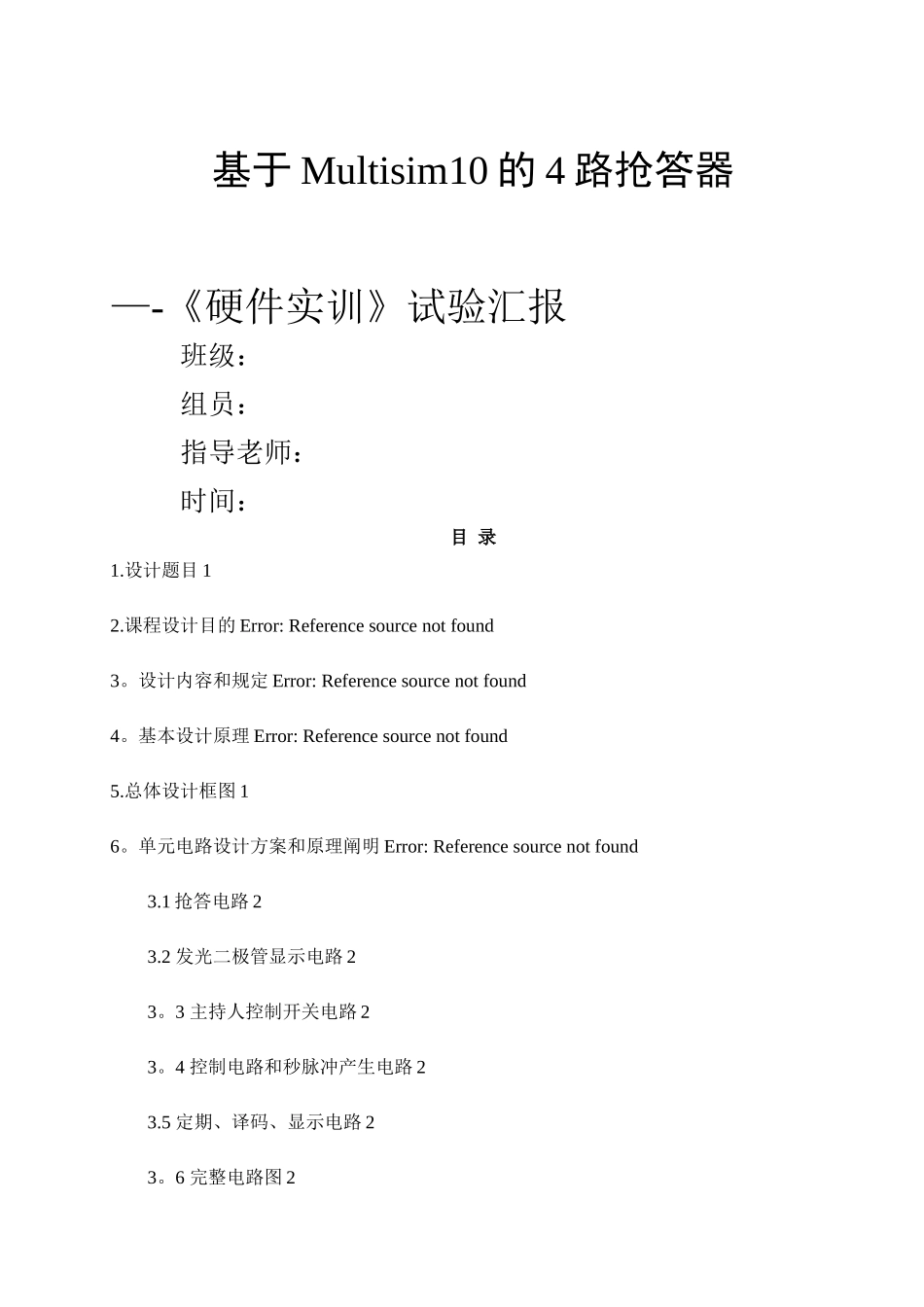

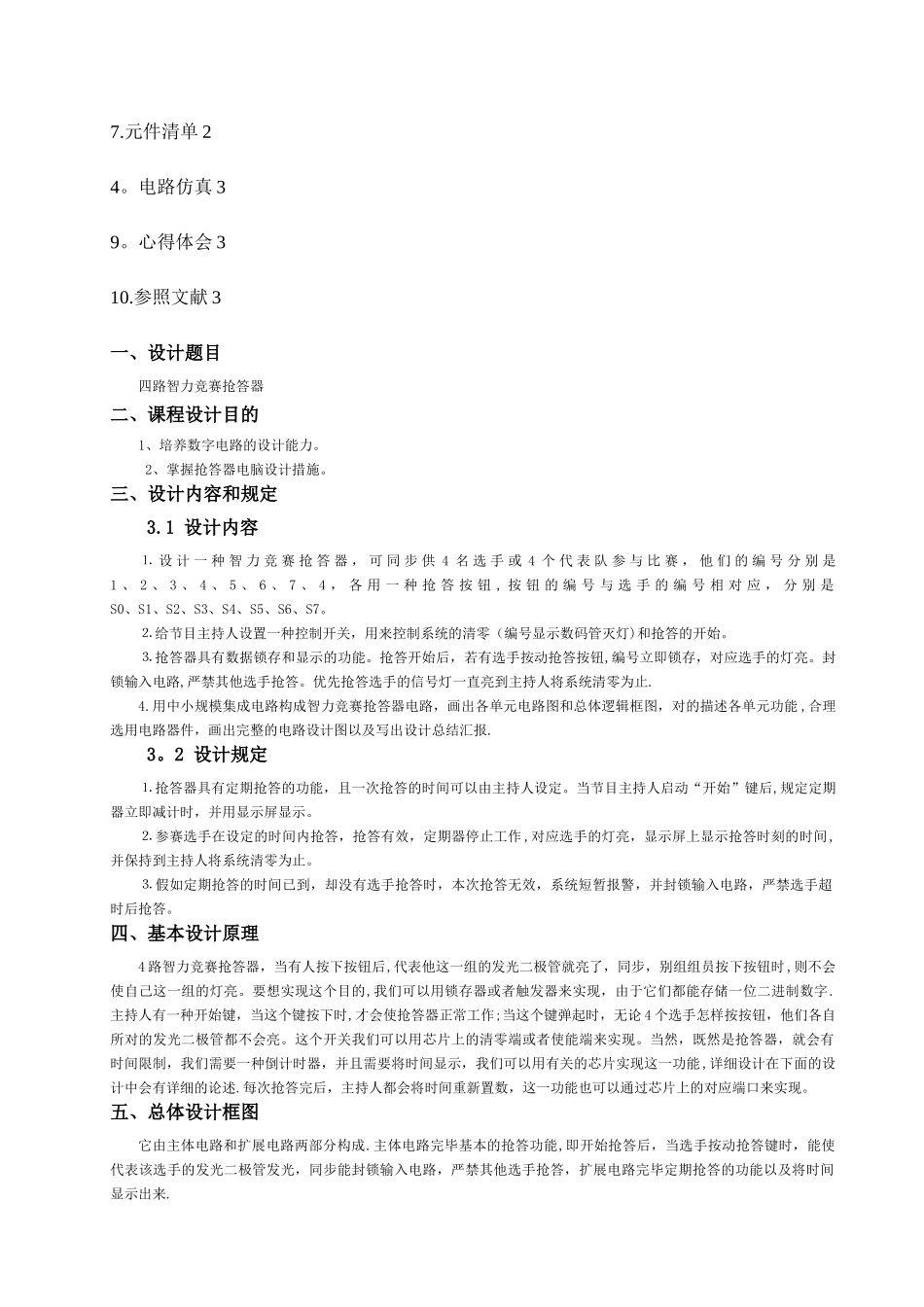

基于 Multisim10 的 4 路抢答器—-《硬件实训》试验汇报 班级： 组员： 指导老师： 时间：目 录1.设计题目 12.课程设计目的 Error: Reference source not found3。设计内容和规定 Error: Reference source not found4。基本设计原理 Error: Reference source not found5.总体设计框图 16。单元电路设计方案和原理阐明 Error: Reference source not found3.1 抢答电路 23.2 发光二极管显示电路 23。3 主持人控制开关电路 23。4 控制电路和秒脉冲产生电路 23.5 定期、译码、显示电路 23。6 完整电路图 27.元件清单 24。电路仿真 39。心得体会 310.参照文献 3一、设计题目四路智力竞赛抢答器二、课程设计目的1、培养数字电路的设计能力。 2、掌握抢答器电脑设计措施。三、设计内容和规定3.1 设计内容⒈ 设 计 一 种 智 力 竞 赛 抢 答 器 ， 可 同 步 供 4 名 选 手 或 4 个 代 表 队 参 与 比 赛 ， 他 们 的 编 号 分 别 是1 、 2 、 3 、 4 、 5 、 6 、 7 、 4 ， 各 用 一 种 抢 答 按 钮 , 按 钮 的 编 号 与 选 手 的 编 号 相 对 应 ， 分 别 是S0、S1、S2、S3、S4、S5、S6、S7。⒉ 给节目主持人设置一种控制开关，用来控制系统的清零（编号显示数码管灭灯)和抢答的开始。⒊ 抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮,编号立即锁存，对应选手的灯亮。封锁输入电路,严禁其他选手抢答。优先抢答选手的信号灯一直亮到主持人将系统清零为止.4.用中小规模集成电路构成智力竞赛抢答器电路，画出各单元电路图和总体逻辑框图，对的描述各单元功能 ,合理选用电路器件，画出完整的电路设计图以及写出设计总结汇报.3。2 设计规定⒈ 抢答器具有定期抢答的功能，且一次抢答的时间可以由主持人设定。当节目主持人启动“开始”键后,规定定期器立即减计时，并用显示屏显示。⒉ 参赛选手在设定的时间内抢答，抢答有效，定期器停止工作 ,对应选手的灯亮，显示屏上显示抢答时刻的时间,并保持到主持人将系统清零为止。⒊ 假如定期抢答的时间已到，却没有选手抢答时，本次抢答无效，系统短暂报警，并封锁输入电路，严禁选手超时后抢答。四、基本设计原理4 路智力竞赛抢答器，当有人按下按钮后,代表他这一组的发光二极管就亮了，同步，别组组员按下按钮时 ,则不会使自己这一组的灯亮。要想...
