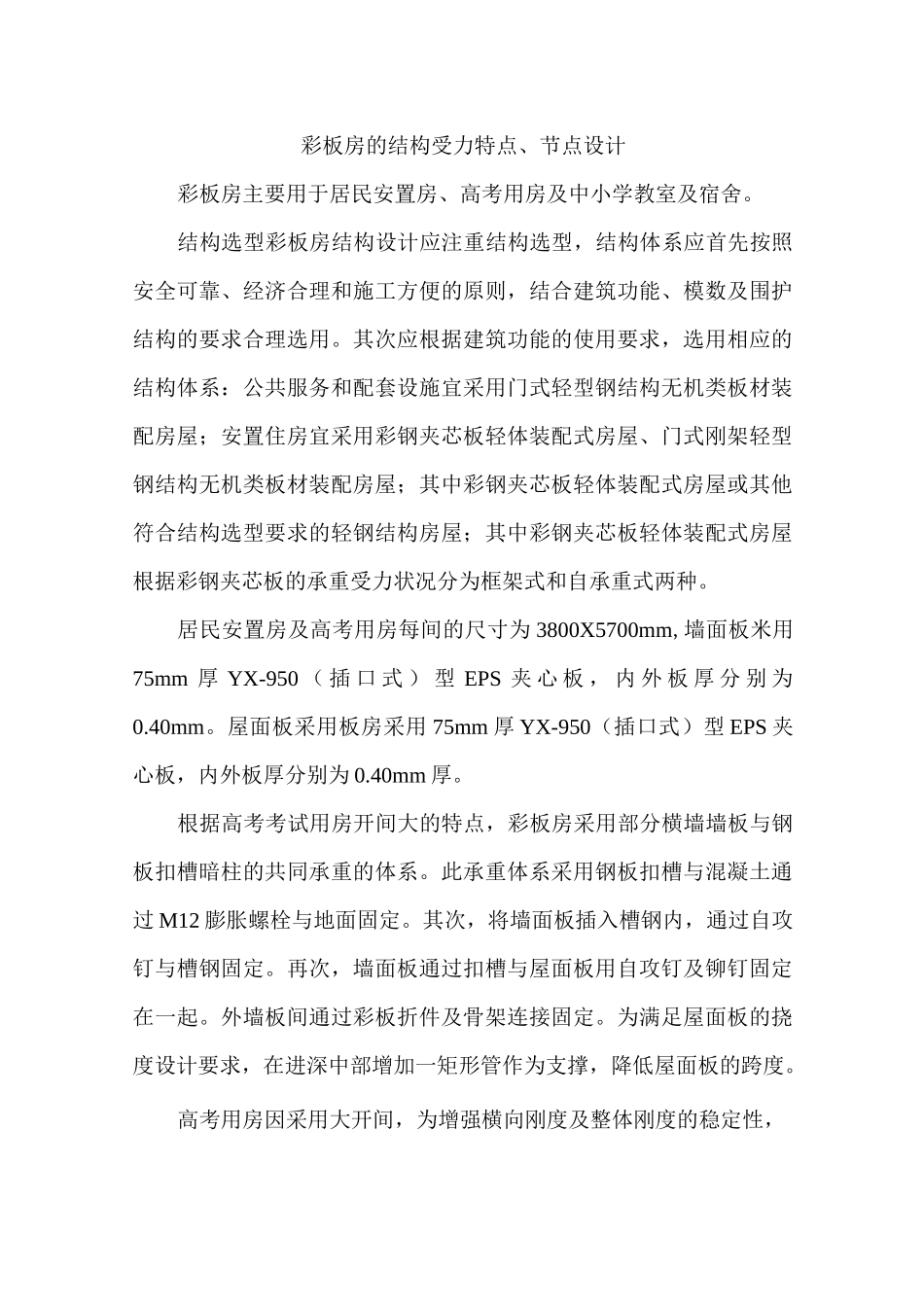

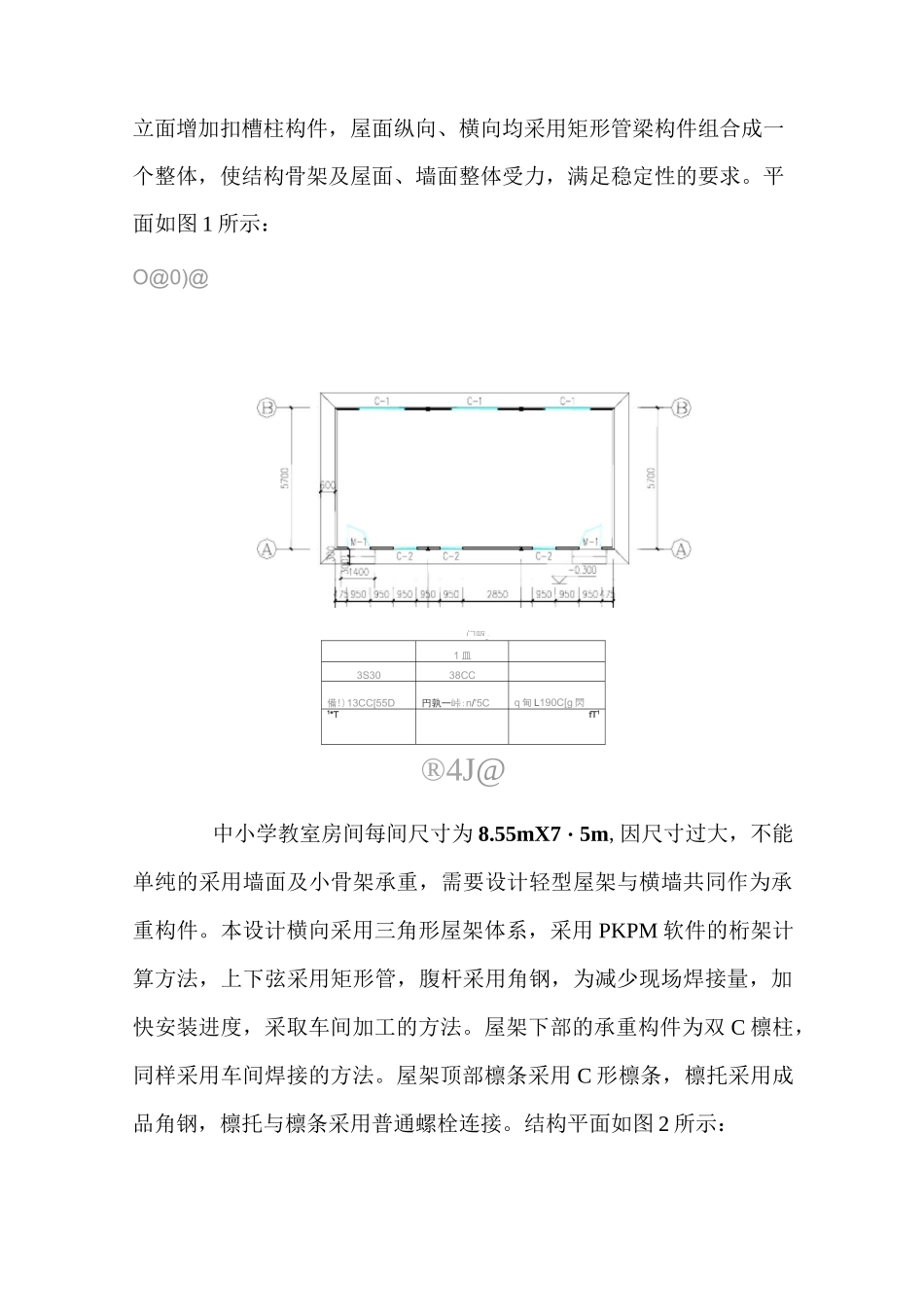

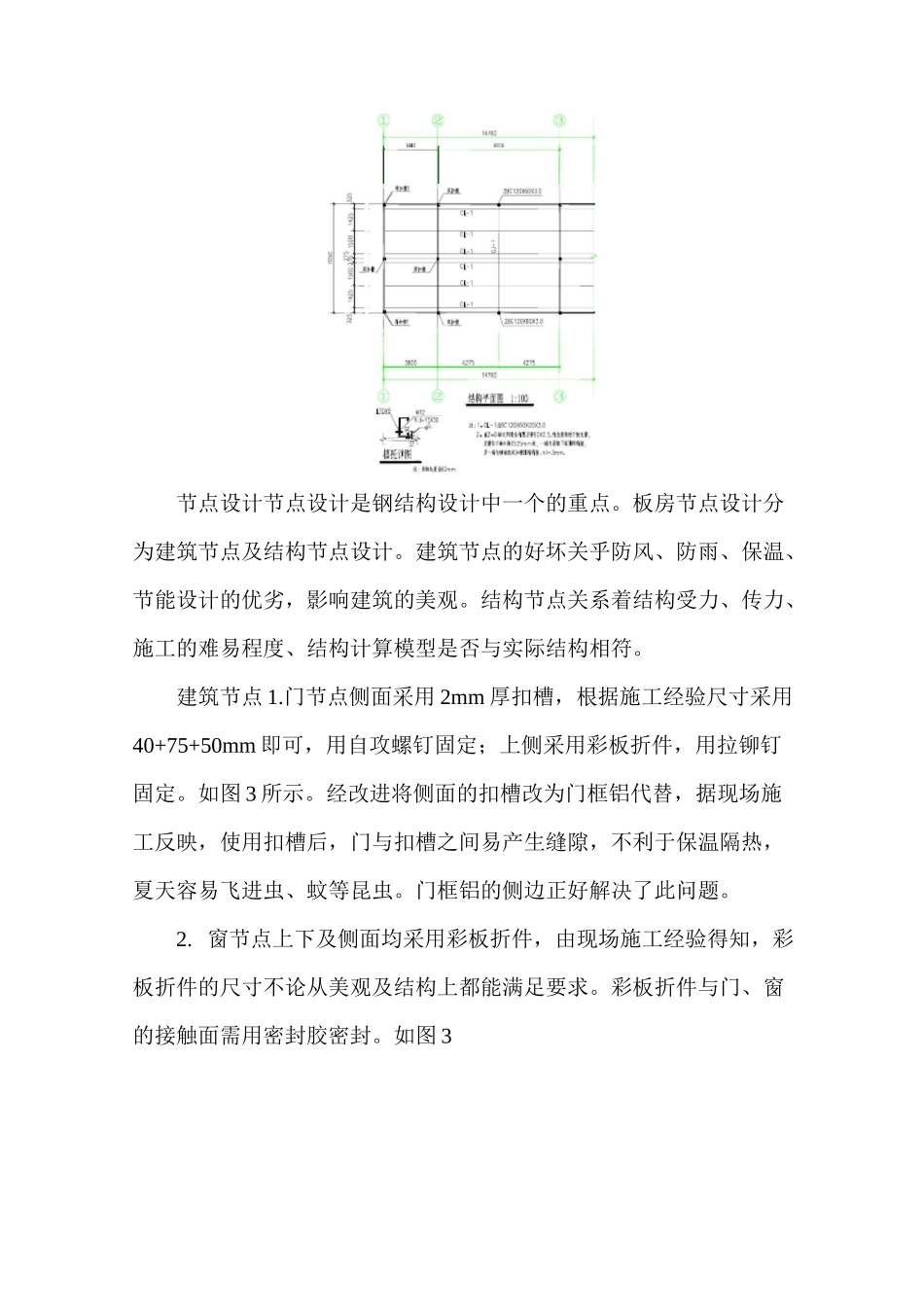

彩板房的结构受力特点、节点设计彩板房主要用于居民安置房、高考用房及中小学教室及宿舍。结构选型彩板房结构设计应注重结构选型，结构体系应首先按照安全可靠、经济合理和施工方便的原则，结合建筑功能、模数及围护结构的要求合理选用。其次应根据建筑功能的使用要求，选用相应的结构体系：公共服务和配套设施宜采用门式轻型钢结构无机类板材装配房屋；安置住房宜采用彩钢夹芯板轻体装配式房屋、门式刚架轻型钢结构无机类板材装配房屋；其中彩钢夹芯板轻体装配式房屋或其他符合结构选型要求的轻钢结构房屋；其中彩钢夹芯板轻体装配式房屋根据彩钢夹芯板的承重受力状况分为框架式和自承重式两种。居民安置房及高考用房每间的尺寸为 3800X5700mm,墙面板米用75mm 厚 YX-950 （ 插 口 式 ） 型 EPS 夹 心 板 ， 内 外 板 厚 分 别 为0.40mm。屋面板采用板房采用 75mm 厚 YX-950（插口式）型 EPS 夹心板，内外板厚分别为 0.40mm 厚。根据高考考试用房开间大的特点，彩板房采用部分横墙墙板与钢板扣槽暗柱的共同承重的体系。此承重体系采用钢板扣槽与混凝土通过 M12 膨胀螺栓与地面固定。其次，将墙面板插入槽钢内，通过自攻钉与槽钢固定。再次，墙面板通过扣槽与屋面板用自攻钉及铆钉固定在一起。外墙板间通过彩板折件及骨架连接固定。为满足屋面板的挠度设计要求，在进深中部增加一矩形管作为支撑，降低屋面板的跨度。高考用房因采用大开间，为增强横向刚度及整体刚度的稳定性，立面增加扣槽柱构件，屋面纵向、横向均采用矩形管梁构件组合成一个整体，使结构骨架及屋面、墙面整体受力，满足稳定性的要求。平面如图 1 所示：O@0)@1 皿3S3038CC備!)13CC[55D円孰一峠:n/'5Cq 甸 L190C[g 閃1*TfT1®4J@中小学教室房间每间尺寸为 8.55mX7・5m,因尺寸过大，不能单纯的采用墙面及小骨架承重，需要设计轻型屋架与横墙共同作为承重构件。本设计横向采用三角形屋架体系，采用 PKPM 软件的桁架计算方法，上下弦采用矩形管，腹杆采用角钢，为减少现场焊接量，加快安装进度，采取车间加工的方法。屋架下部的承重构件为双 C 檩柱，同样采用车间焊接的方法。屋架顶部檩条采用 C 形檩条，檩托采用成品角钢，檩托与檩条采用普通螺栓连接。结构平面如图 2 所示：门驱 h节点设计节点设计是钢结构设计中一个的重点。板房节点设计分为建筑节点及结构节点设计。建筑节点的好坏关乎防风、防雨、保温、节能设计的优劣，影响建筑...
