检查井可调式井盖施工工法

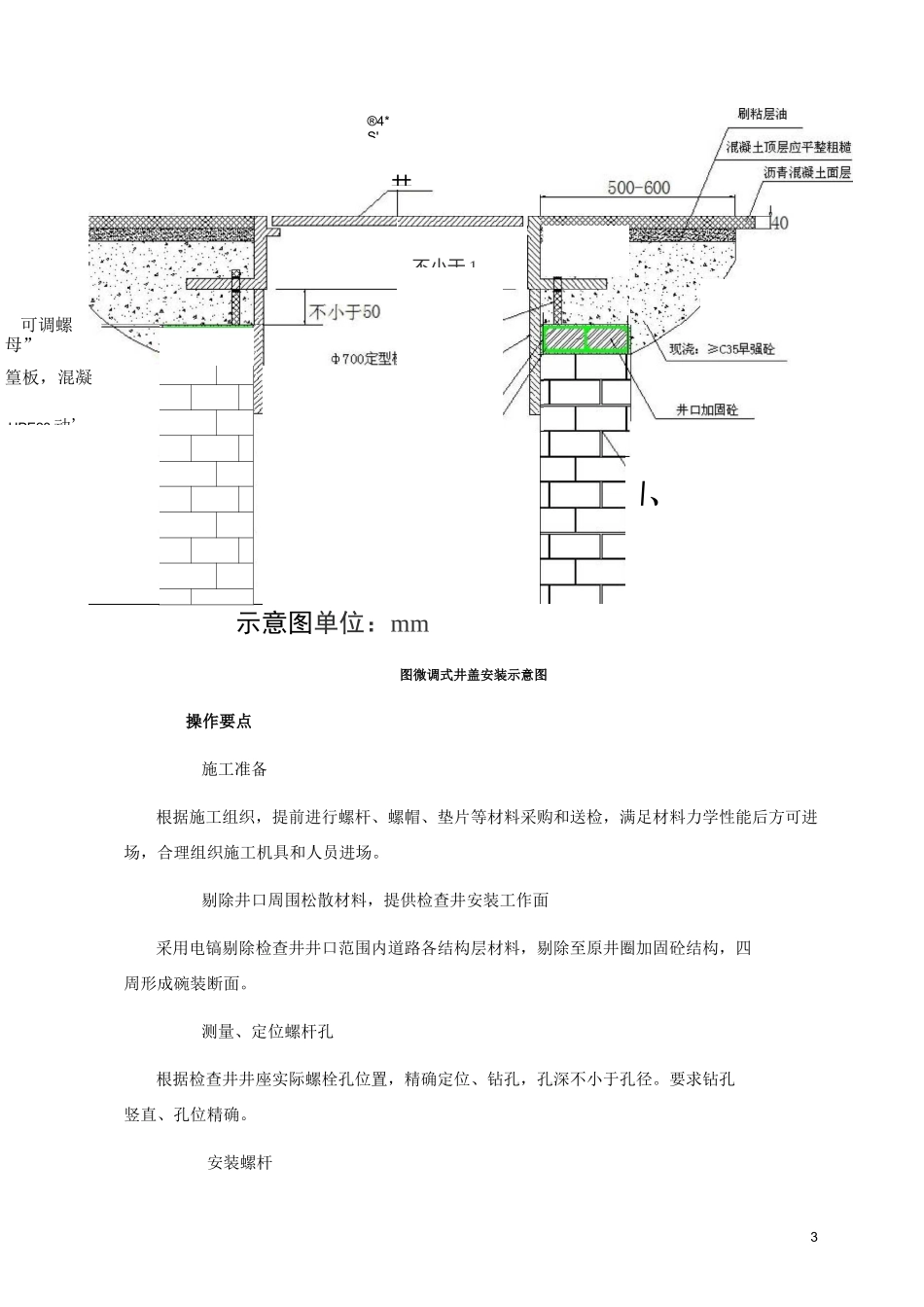

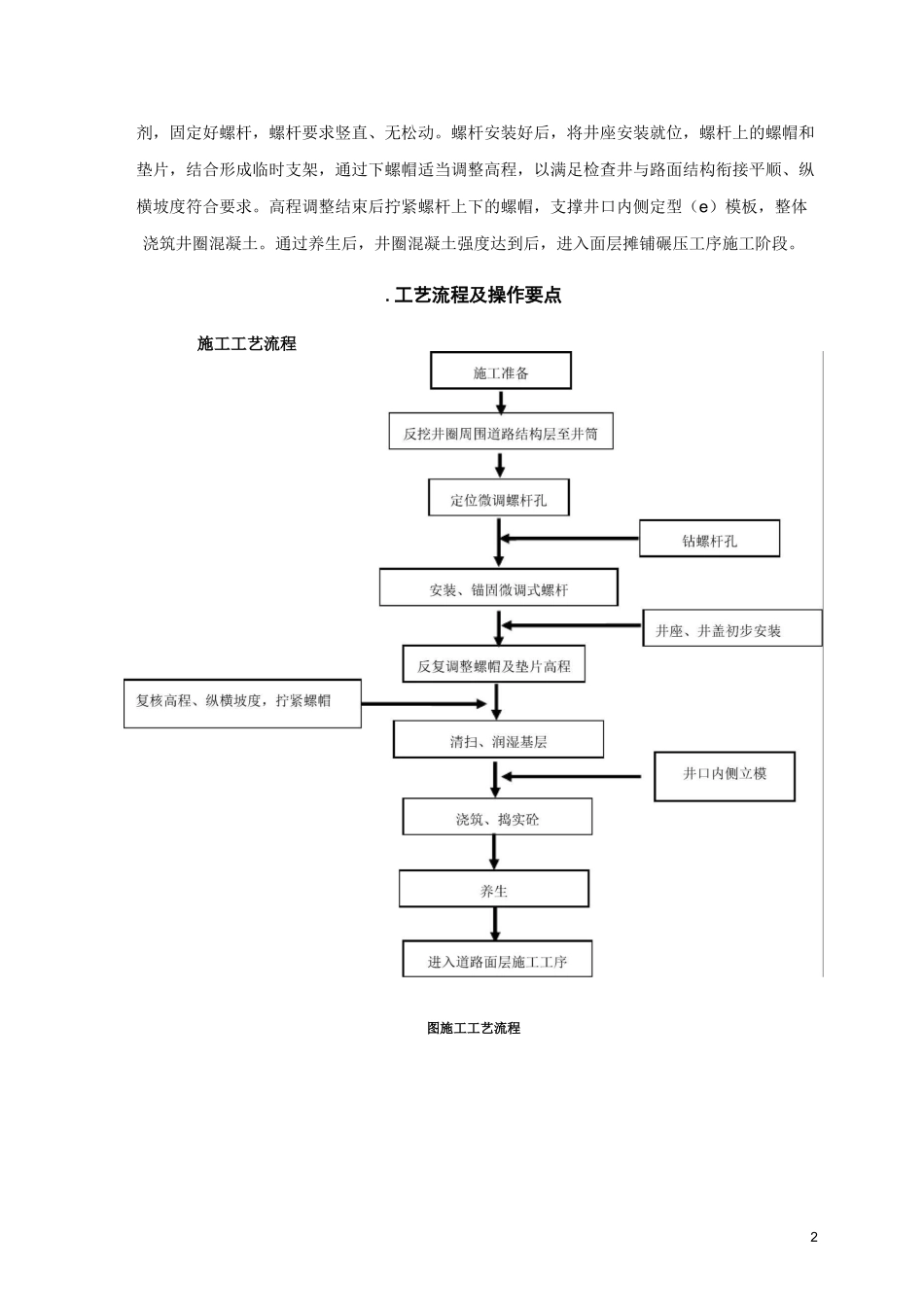

1微调式检查井井盖安装施工工法安徽水利开发股份有限公司吴兵张开合夏淑娟陈明锋李侠.前言检查井井盖松动、下沉是目前市政工程中的质量通病，严重影响城市道路美观和行车安全，同时会加速整条道路的破坏，影响道路的正常使用功能。我公司从年开始与蚌埠市规划设计研究院、合肥市政设计研究院就检查井通病如何防治共同进行研究并在工程实践中得到应用。通过研究、实践，我们总结出微调式检查井井盖安装施工工法。本工法已在蚌埠市学府路工程、胜利东路改造工程、解放路改造工程及部分小区得到成功的运用。.工法的特点1 本工法工艺简单、易操作，材料应用广泛，采购、加工均比较方便。施工机具轻而小，现场移动方便。同时机具工作时噪声低，对周围环境污染小。井圈在正式固定之前可进行任意方向的微调。螺杆具有防止井盖位移功能。.适用范围微调式检查井井盖安装工法广泛地应用到道路、广场、小区等工程的雨水、污水、给水、热力、电力、电信等检查井安装。.工艺原理本工艺应在道路或广场中、下层结构施工完成后进行面层施工前，将检查井周边范围凿至井筒标高（原井圈加固部位），清理散料，形成碗状断面。根据检查井井座孔位情况进行测量定位埋植 4 个微调式螺杆，通过电钻引钻成 e 螺杆孔，孔深不小于然后注入锚固2剂，固定好螺杆，螺杆要求竖直、无松动。螺杆安装好后，将井座安装就位，螺杆上的螺帽和垫片，结合形成临时支架，通过下螺帽适当调整高程，以满足检查井与路面结构衔接平顺、纵横坡度符合要求。高程调整结束后拧紧螺杆上下的螺帽，支撑井口内侧定型（e）模板，整体浇筑井圈混凝土。通过养生后，井圈混凝土强度达到后，进入面层摊铺碾压工序施工阶段。.工艺流程及操作要点施工工艺流程图施工工艺流程3井不小于 1\、示意图单位：mm图微调式井盖安装示意图操作要点施工准备根据施工组织，提前进行螺杆、螺帽、垫片等材料采购和送检，满足材料力学性能后方可进场，合理组织施工机具和人员进场。剔除井口周围松散材料，提供检查井安装工作面采用电镐剔除检查井井口范围内道路各结构层材料，剔除至原井圈加固砼结构，四周形成碗装断面。测量、定位螺杆孔根据检查井井座实际螺栓孔位置，精确定位、钻孔，孔深不小于孔径。要求钻孔竖直、孔位精确。安装螺杆®4*S'可调螺母”篁板，混凝:HPE23 动'4钻好成型的螺杆孔，经过吹扫洁净后，植入化学螺栓药剂，人工或机械旋入螺杆，让螺杆进入凝胶、硬化阶段，满足螺杆与混凝土之间的握裹力。...
