(完整版)楼宇自控系统设备安装施工方法

(完整版)楼宇自控系统设备安装施工方法_第1页
1/16
(完整版)楼宇自控系统设备安装施工方法_第2页
2/16
(完整版)楼宇自控系统设备安装施工方法_第3页
3/16

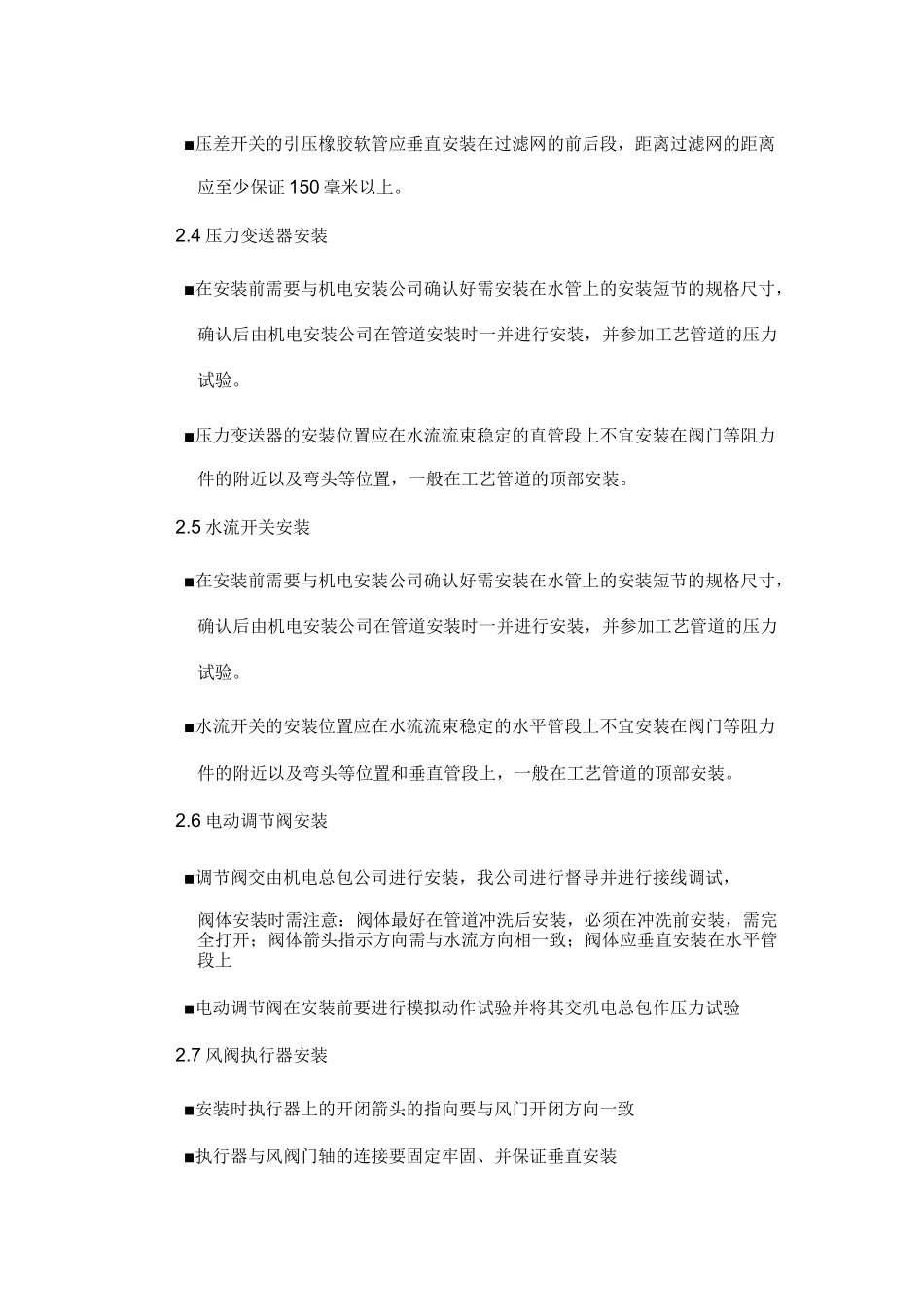

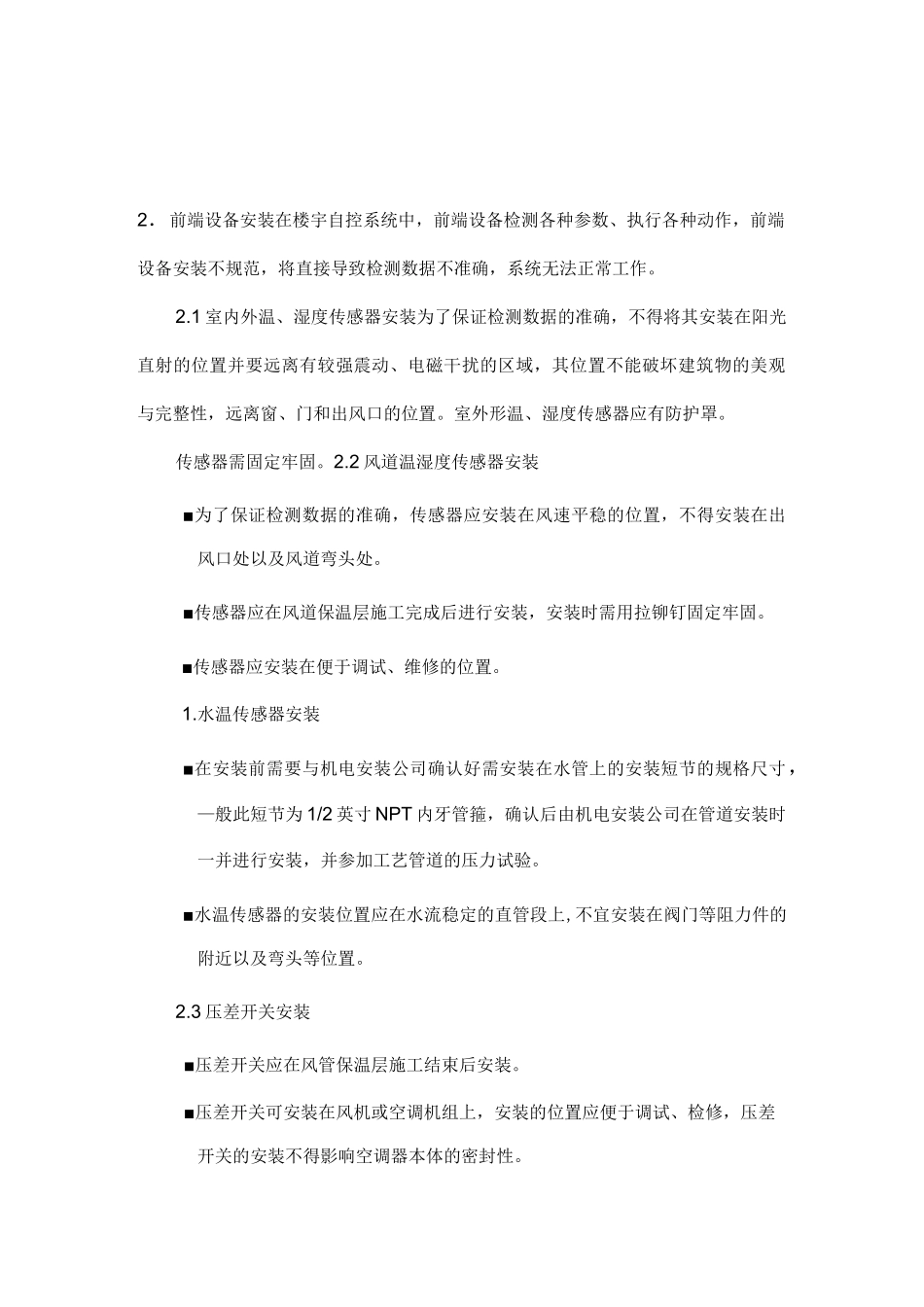

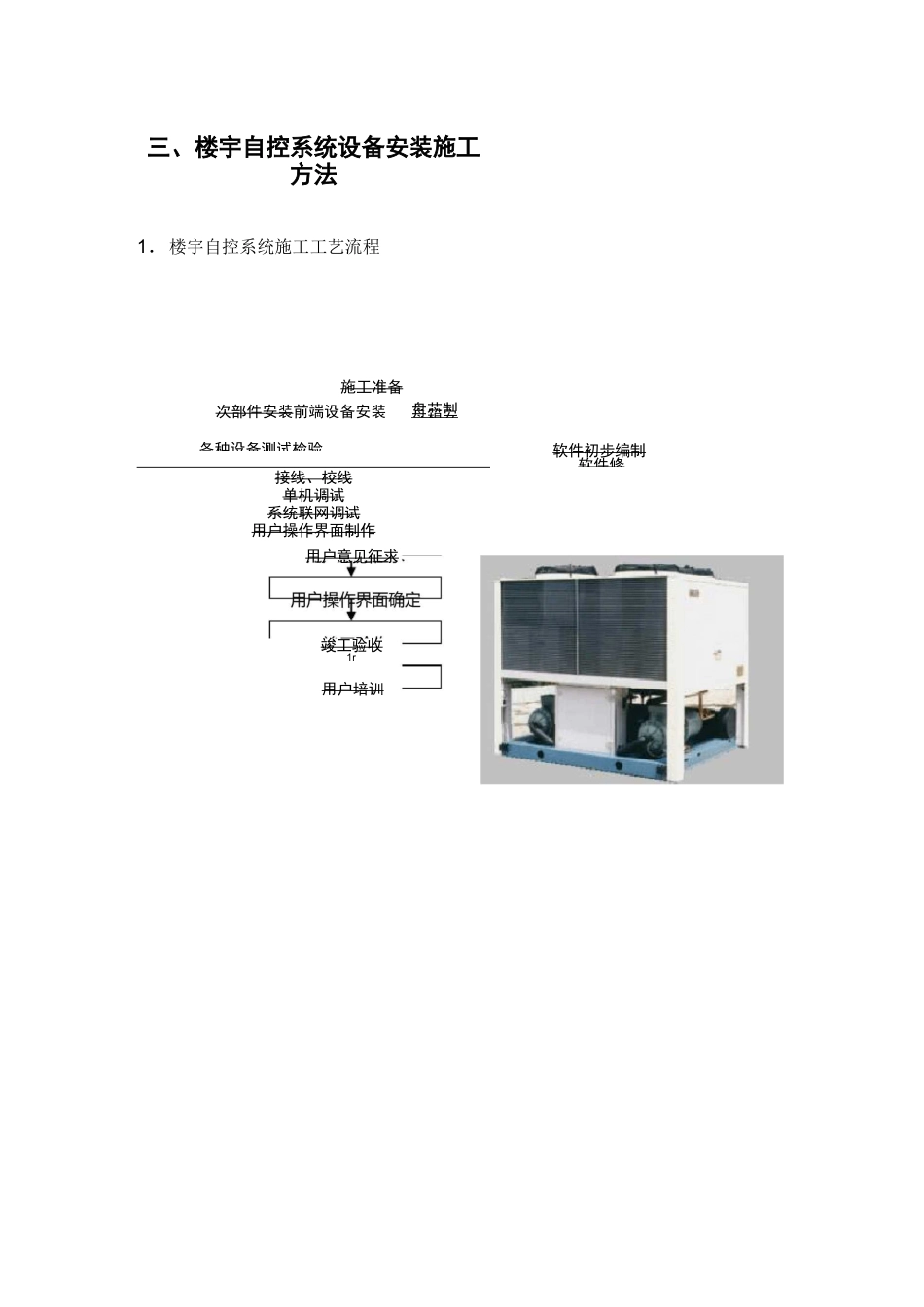

各种设备测试检验盘芯制软件初步编制盘箱安软件修三、楼宇自控系统设备安装施工方法1.楼宇自控系统施工工艺流程施工准备次部件安装前端设备安装接线、校线单机调试系统联网调试用户操作界面制作用户意见征求用户培训竣工验收1r2.前端设备安装在楼宇自控系统中,前端设备检测各种参数、执行各种动作,前端设备安装不规范,将直接导致检测数据不准确,系统无法正常工作。2.1 室内外温、湿度传感器安装为了保证检测数据的准确,不得将其安装在阳光直射的位置并要远离有较强震动、电磁干扰的区域,其位置不能破坏建筑物的美观与完整性,远离窗、门和出风口的位置。室外形温、湿度传感器应有防护罩。传感器需固定牢固。2.2 风道温湿度传感器安装■为了保证检测数据的准确,传感器应安装在风速平稳的位置,不得安装在出风口处以及风道弯头处。■传感器应在风道保温层施工完成后进行安装,安装时需用拉铆钉固定牢固。■传感器应安装在便于调试、维修的位置。1.水温传感器安装■在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸,—般此短节为 1/2 英寸 NPT 内牙管箍,确认后由机电安装公司在管道安装时一并进行安装,并参加工艺管道的压力试验。■水温传感器的安装位置应在水流稳定的直管段上,不宜安装在阀门等阻力件的附近以及弯头等位置。2.3 压差开关安装■压差开关应在风管保温层施工结束后安装。■压差开关可安装在风机或空调机组上,安装的位置应便于调试、检修,压差开关的安装不得影响空调器本体的密封性。■压差开关的引压橡胶软管应垂直安装在过滤网的前后段,距离过滤网的距离应至少保证 150 毫米以上。2.4 压力变送器安装■在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸,确认后由机电安装公司在管道安装时一并进行安装,并参加工艺管道的压力试验。■压力变送器的安装位置应在水流流束稳定的直管段上不宜安装在阀门等阻力件的附近以及弯头等位置,一般在工艺管道的顶部安装。2.5 水流开关安装■在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸,确认后由机电安装公司在管道安装时一并进行安装,并参加工艺管道的压力试验。■水流开关的安装位置应在水流流束稳定的水平管段上不宜安装在阀门等阻力件的附近以及弯头等位置和垂直管段上,一般在工艺管道的顶部安装。2.6 电动调节阀安装■调节阀交由机电总包公司进行安装,我公司进行督导并进行接线调试,阀体安...
