互感器、避雷器、支持绝缘子安装施工方案VIP专享

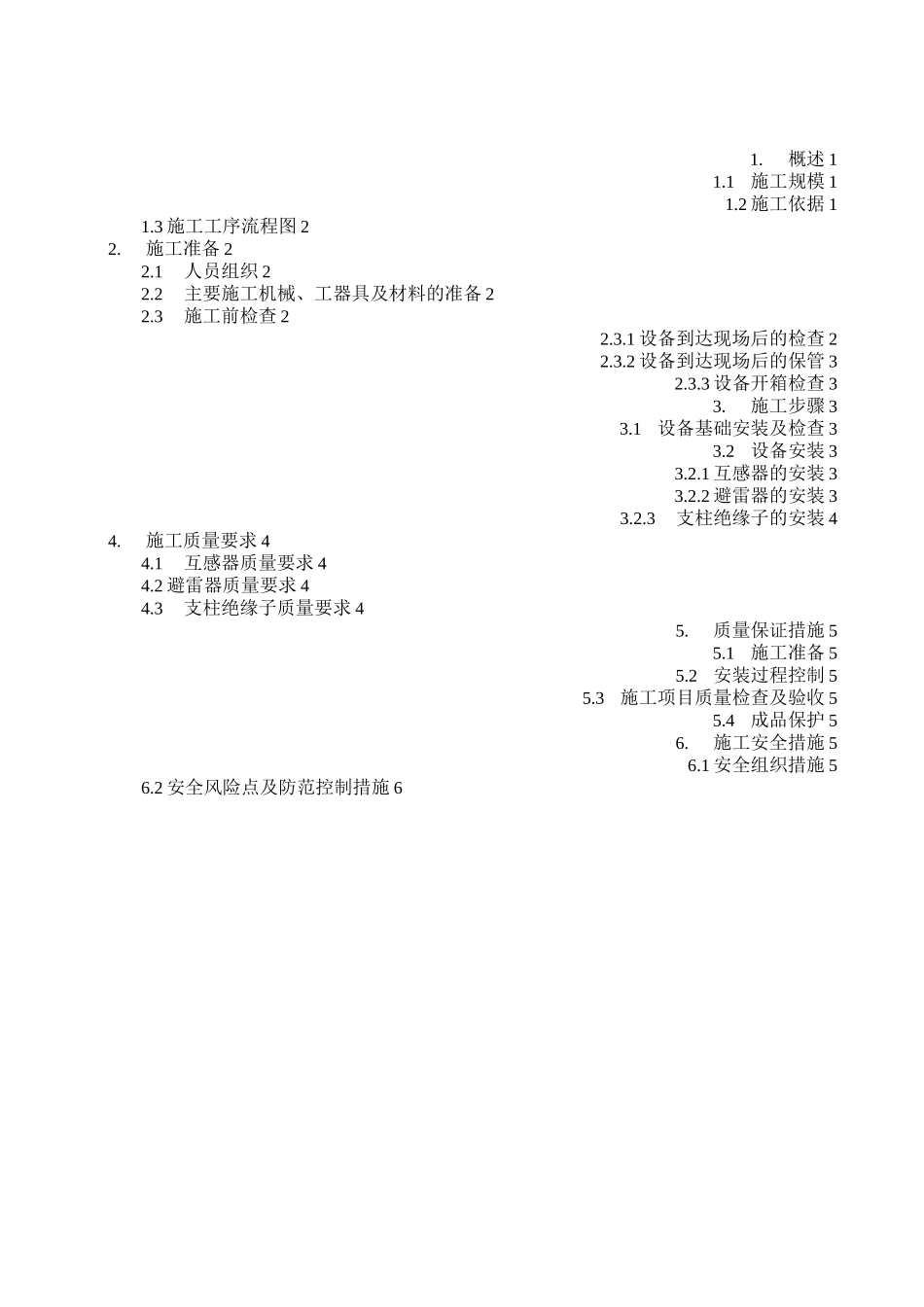

1.概述 11.1施工规模 11.2 施工依据 11.3 施工工序流程图 22.施工准备 22.1人员组织 22.2主要施工机械、工器具及材料的准备 22.3施工前检查 22.3.1 设备到达现场后的检查 22.3.2 设备到达现场后的保管 32.3.3 设备开箱检查 33.施工步骤 33.1设备基础安装及检查 33.2设备安装 33.2.1 互感器的安装 33.2.2 避雷器的安装 33.2.3支柱绝缘子的安装 44.施工质量要求 44.1互感器质量要求 44.2 避雷器质量要求 44.3支柱绝缘子质量要求 45.质量保证措施 55.1施工准备 55.2安装过程控制 55.3施工项目质量检查及验收 55.4成品保护 56.施工安全措施 56.1 安全组织措施 56.2 安全风险点及防范控制措施 6330kVxx 升压站工程互感器、避雷器、支持绝缘子安装施工方案 Page3of7330kVxx 升压站工程互感器、避雷器、支持绝缘子安装施工方案 Page2of71.2.5业主和供货厂家签订的技术协议、制造厂提供的变压器安装使用说明书。1.2.6《国家电网公司输变电工程施工工艺示范手册》1.2.7《中华人民共和国工程建设标准强制性条文》（电力工程部分）；1.2.8工程电气部分施工图设计《主变及 35kV 户外配电装置》《330kV 屋外配电装置》330kVxx 升压站工程互感器、避雷器、支持绝缘子安装施工方案 Page3of71.3施工工序流程图：2.施工准备2.1 人员组织工序名称施工负责人安全负责人施工人数施工前准备115基础安装检查115设备开箱检查115设备安装及调整1152.2主要施工机械、工器具及材料的准备名称规格型号数量名称规格型号数量力矩扳手8-300Nm1 套吊车35t1 辆套筒扳手8-46mm1 套交流弧焊机380V1 台梅花扳手10-32mm1 套水平尺2 把活动扳手450mm1 把金属切割机1 台尼龙吊带3t6m2 条撬杆2 根2.3 施工前检查2.3.1 设备到达现场后的检查2.3.1.1核对订货合同与运货清单，清点设备及附件数量，检查设备铭牌上标注的型号规格是否与订货合同和施工图相符，检查合格证、随机文件是否齐全；2.3.1.2对非密闭包装的设备进行外观检查：设备外包装外观应完整，另配附件种类数量与生产厂家随货清单相符。外露的器身表面应无锈蚀或机械损伤。330kVxx 升压站工程互感器、避雷器、支持绝缘子安装施工方案 Page4of72.3.2 设备到达现场后的保管2.3.2.1设备应按原包装放置于平整、无积水、无腐蚀性气体的场地，并按编号分组保管；在室外应垫上枕木并加盖篷布遮盖；2.3.2.2绝缘部件、专用材料、专用小型工器具及备品、备件等应置于干燥的...
