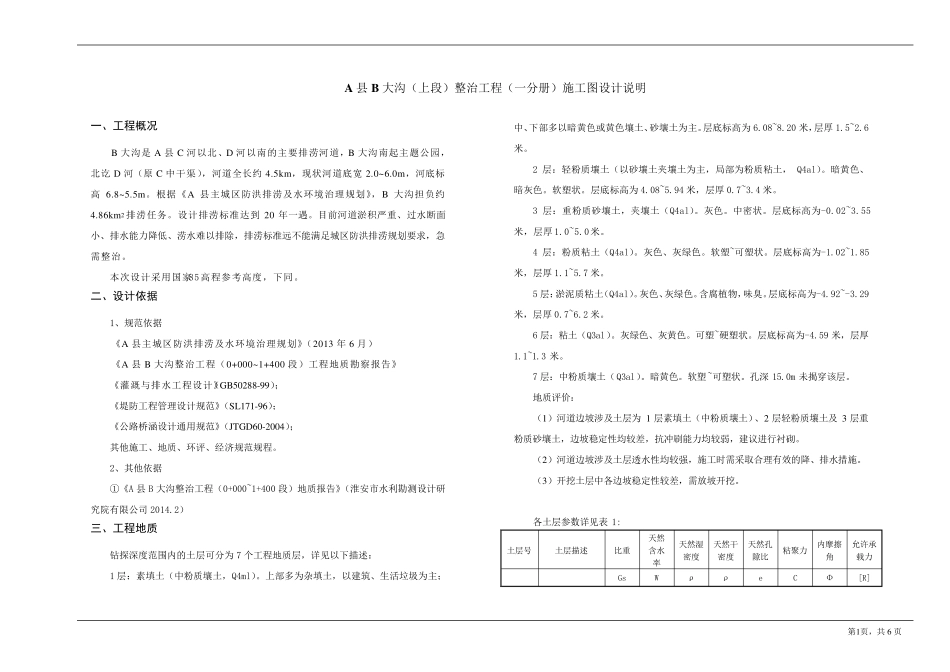

河道整治施工图设计说明_第1页
1/6
河道整治施工图设计说明_第2页
2/6
河道整治施工图设计说明_第3页
3/6
第 1页 , 共 6 页 A 县 B 大 沟 ( 上 段 ) 整 治 工 程 ( 一 分 册 ) 施 工 图 设 计 说 明 一、工程概况 B 大 沟 是A 县C 河 以 北 、 D 河 以 南 的 主 要 排 涝 河 道 , B 大 沟 南 起 主 题 公 园 ,北 讫D 河 ( 原C 中 干 渠 ), 河 道 全 长 约4.5km, 现 状 河 道 底 宽2.0~6.0m, 河 底 标高6.8~5.5m。 根 据 《 A 县 主 城 区 防 洪 排 涝 及 水 环 境 治 理 规 划 》, B 大 沟 担 负 约4.86km2 排 涝 任 务 。 设 计 排 涝 标 准 达 到20 年 一 遇 。 目 前 河 道 淤 积 严 重 、 过 水 断 面小 、 排 水 能 力 降 低 、 涝 水 难 以 排 除 , 排 涝 标 准 远 不 能 满 足 城 区 防 洪 排 涝 规 划 要 求 , 急需 整 治 。 本 次 设 计 采 用 国 家 85 高 程 参 考 高 度 , 下 同 。 二、设计依据 1、 规 范 依 据 《 A 县 主 城 区 防 洪 排 涝 及 水 环 境 治 理 规 划 》( 2013 年6 月 ) 《 A 县B 大 沟 整 治 工 程 ( 0+000~1+400 段 ) 工 程 地 质 勘 察 报 告 》 《 灌 溉 与 排 水 工 程 设 计 》( GB50288-99); 《 堤 防 工 程 管 理 设 计 规 范 》( SL171-96); 《 公 路桥涵设 计 通用 规 范 》( JTGD60-2004); 其他施 工 、 地 质 、 环 评、 经济规 范 规 程 。 2、 其他依 据 ①《 A 县 B 大 沟 整 治 工 程 ( 0+000~1+400 段 ) 地 质 报 告 》( 淮安市水 利勘 测设 计 研究院有限公 司2014.2) 三、工程地质 钻探深度 范 围内的 土层可分 为7 个工 程 地 质 层, 详见以 下 描述: 1 层:素填土( 中 粉质 壤土, Q4ml)。 上 部多为杂填土, 以 建筑、 生活垃圾为主 ;中 、下 部多以 暗黄色或黄色壤土、砂壤土为主 。层底 标 高 为6.08~8.20 米,层厚1.5~2.6米。 2 层:轻粉质 壤土( 以 砂壤土夹壤土为主 , 局部为粉质 粘土, Q4al)。 暗黄色、暗灰色。 软塑状 。 层底 标 高 为4.08~5.94 米, 层厚0.7~3.4 米。 3 层:重 粉质 砂壤土, 夹壤土( Q4al)。 灰色。 中 密状...
