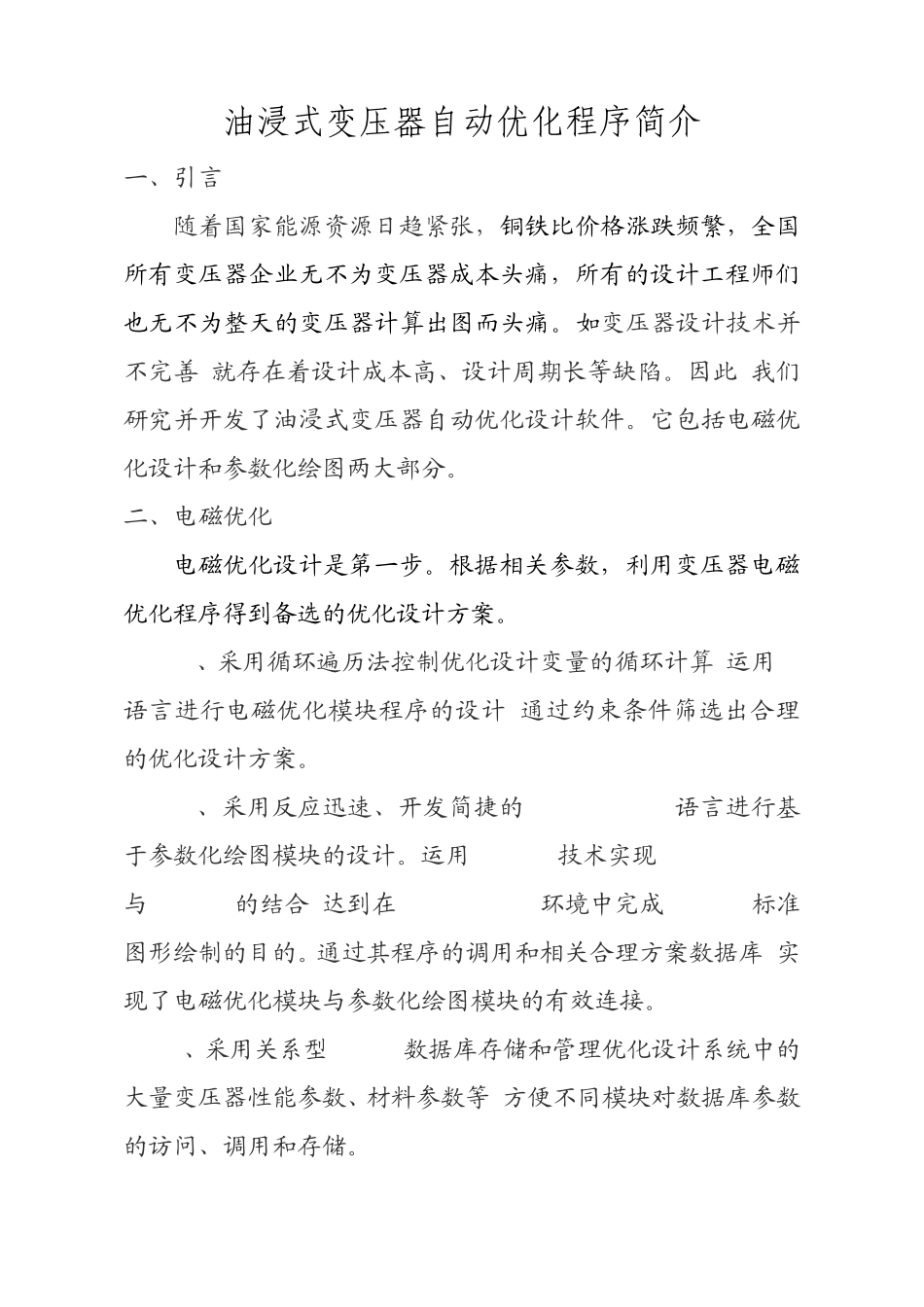

油浸式变压器自动优化程序简介 一、引言 随着国家能源资源日趋紧张，铜铁比价格涨跌频繁，全国所有变压器企业无不为变压器成本头痛，所有的设计工程师们也无不为整天的变压器计算出图而头痛。如变压器设计技术并不完善,就存在着设计成本高、设计周期长等缺陷。因此,我们研究并开发了油浸式变压器自动优化设计软件。它包括电磁优化设计和参数化绘图两大部分。 二、电磁优化 电磁优化设计是第一步。根据相关参数，利用变压器电磁优化程序得到备选的优化设计方案。 1、采用循环遍历法控制优化设计变量的循环计算,运用VB语言进行电磁优化模块程序的设计,通过约束条件筛选出合理的优化设计方案。 2、采用反应迅速、开发简捷的Visual Basic语言进行基于参数化绘图模块的设计。运用ActiveX技术实现Visual Basic与AutoCAD的结合,达到在Visual Basic环境中完成AutoCAD标准图形绘制的目的。通过其程序的调用和相关合理方案数据库,实现了电磁优化模块与参数化绘图模块的有效连接。 3、采用关系型Access数据库存储和管理优化设计系统中的大量变压器性能参数、材料参数等,方便不同模块对数据库参数的访问、调用和存储。 三、程序流程 1、本设计程序使用Visual Basic编写，采用循环遍数法。选择合理的跳出运行出口，节省运行时间。 2、从满足性能参数（PO，PK，UK，温升等）约束条件出发，选定的铁心尺寸范围内从设定的最高磁密、最高电密开始计算，无解时逐渐降低磁密和电密进行循环计算。 3、循环变量：铁心尺寸（或直径）、磁密、电抗高度系数、高压层数、低压层数、最高高压电密、最高低压电密。 4、以铁心截面和低压匝数实现。 5、满足阻抗UK要求，输入电抗高度系数，由程序估算绕组高度。电密以导线截面实现，在绕组高度和设定的层数下导线的宽度也就确定。然后以最小的导线厚度为起点开始运算， 每一次循环增加一级导线厚度，直到有解时跳出这一次循 环。高、低压导线均如此，要求每一种导线的组合都不放过。 6、在循环运算过程中要显示可行解的信息。使设计者了解循环变量范围选取是否合适。 7、运算无解时显示计算到什么阶段，便于设计者调整输入数据。 8、优化设计后有人工调整功能，便宜更好的满足性能参数和要求。 9、设计结果输出有一份详细的计算单，作为技术文件保存。 10、本程序加了手工微调功能祥细界面，切认无误后可自动生成全套图纸。 五、优化设计构成及流程图框 六、具体设计 1、主界面选择 铁心尺寸循环 磁...
