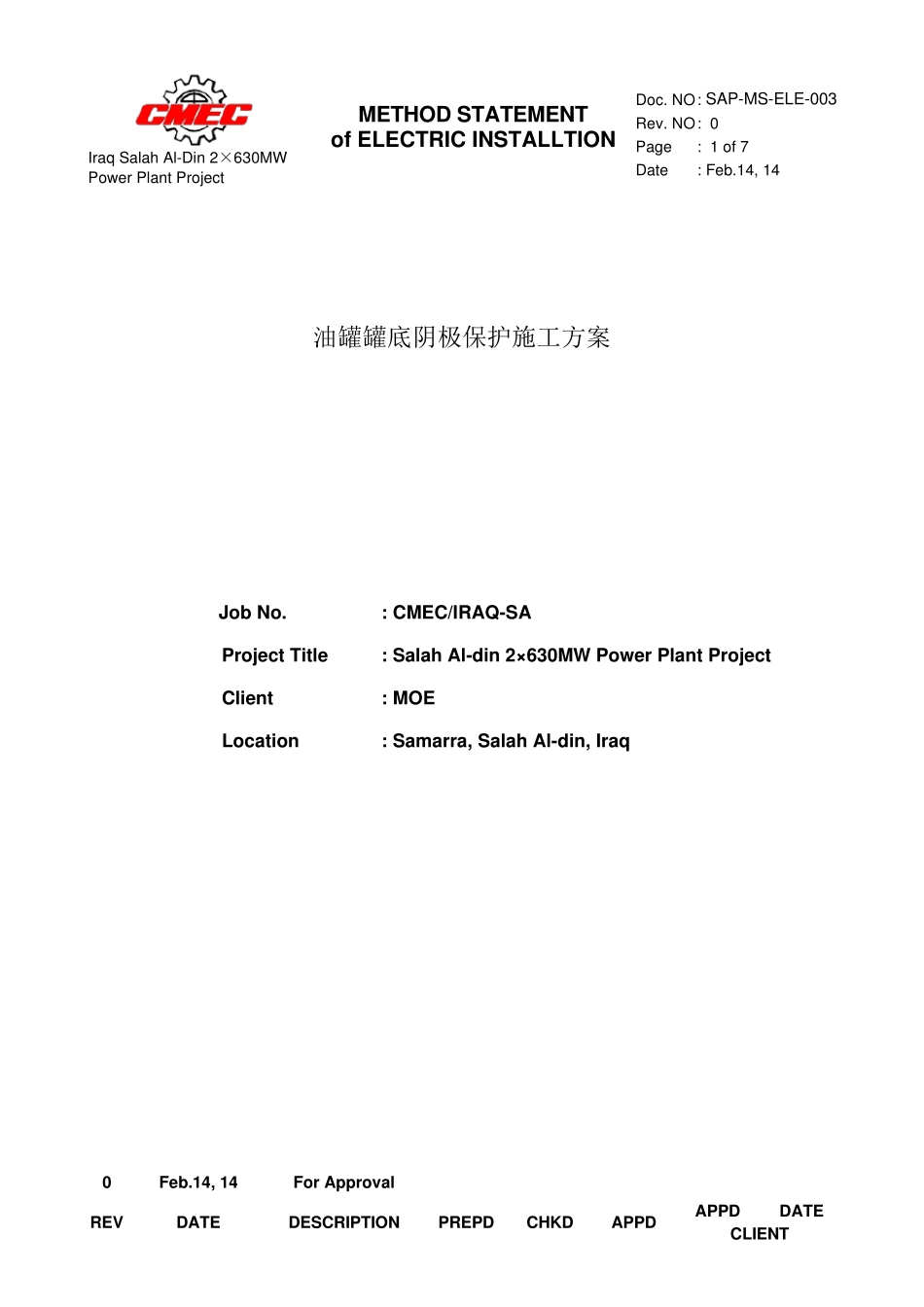

Iraq Salah Al-Din 2×630MW Pow er Plant Project METHOD STATEMENT of ELECTRIC INSTALLTION Doc. NO : SAP-MS-ELE-003 Rev. NO : 0 Page : 1 of 7 Date : Feb.14, 14 油罐罐底阴极保护施工方案 Job No. : CMEC/IRAQ-SA Project Title : Salah Al-din 2×630MW Power Plant Project Client : MOE Location : Samarra, Salah Al-din, Iraq 0 Feb.14, 14 For Approval REV DATE DESCRIPTION PREPD CHKD APPD APPD DATE CLIENT Iraq Salah Al-Din 2× 630MW Pow er Plant Project METHOD STATEMENT o f ELECTRIC INSTALLTION Doc. NO : SAP-MS-ELE-003 Rev. NO : 0 Page : 2 of 7 Date : Feb.14, 14 目 录 1 工程概 况 及工程量 2 编 制依据 3 作业前条件及准备 4 作业程序、方法 5 质量标准及要求 Iraq Salah Al-Din 2×630MW Pow er Plant Project METHOD STATEMENT o f ELECTRIC INSTALLTION Doc. NO : SAP-MS-ELE-003 Rev. NO : 0 Page : 3 of 7 Date : Feb.14, 14 1 工程概 况及工作量 1.1 工程概 况 本工程为 伊拉克萨 拉哈丁 2×630MW 燃油气 电 站工程，储罐尺寸为 42 米*18 米，油罐罐底外壁的保护方法为：网状阳极外加电流阴极保护方法，阴极保护有效期限为 40 年。 1.2 工程量与工期 1.2.1 主要设备材料 序号 名称 规格 单位 数量 1 混合金属氧化物阳极带 宽 6.33*厚 0.635mm 米 3692 2 钛金属导电片 宽 12.7*厚 0.9mm 米 1400 3 阳极电缆专用接头 个 16 4 长效铜/饱和硫酸铜参比电极 100*200mm 个 12 5 高纯锌参比电极 50*300mm 个 12 6 防爆测试桩 300*100*190mm 台 4 7 防爆接线箱 190*100*300mm 台 4 8 恒电位测试仪 ZY-20A/36V 台 6 9 控制柜 V22-0.6/1 1x25mm2 台 2 10 阴极电缆 YJV22-0.6/1KV 1*25mm2YJ 米 4000 11 参比电极电缆 YJV22-0.6/1KV 1*10mm2YJ 米 1000 12 阳极电缆 YJV22-0.6/1KV 1*16mm2YJ 米 800 13 零位接阴电缆 YJV22-0.6/1KV 1×10mm² 米 2660 14 阳极汇流电缆 YJV22-0.6/1KV 1X35mm2 米 1600 15 参比控制信号电缆 RVVP-0.45/0.75KV 2X2.5mm2 米 3000 1.2.2 工期 开工日期 2014 年 2 月 20 日,完工日期 2014 年 8 月 20 ...
