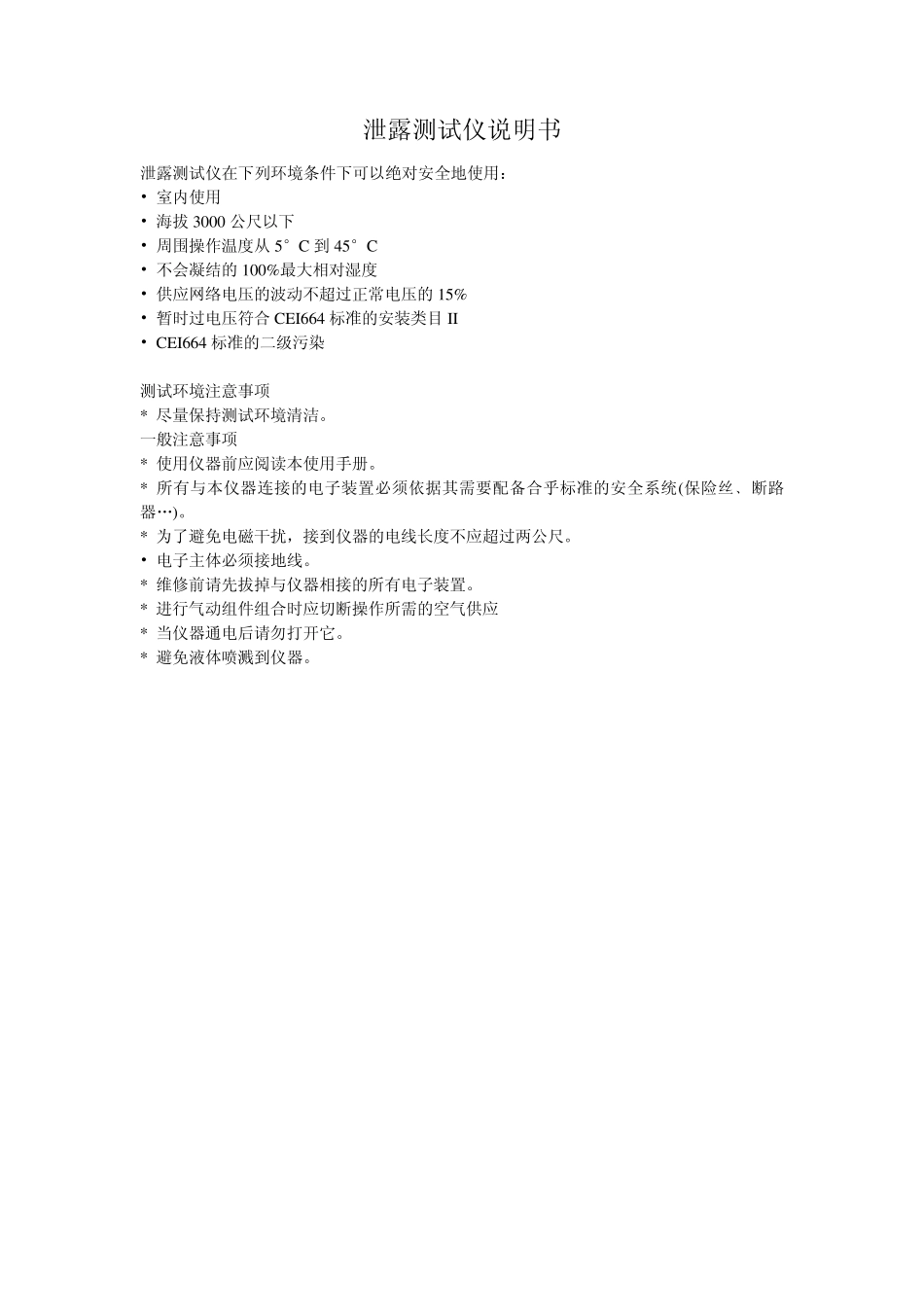

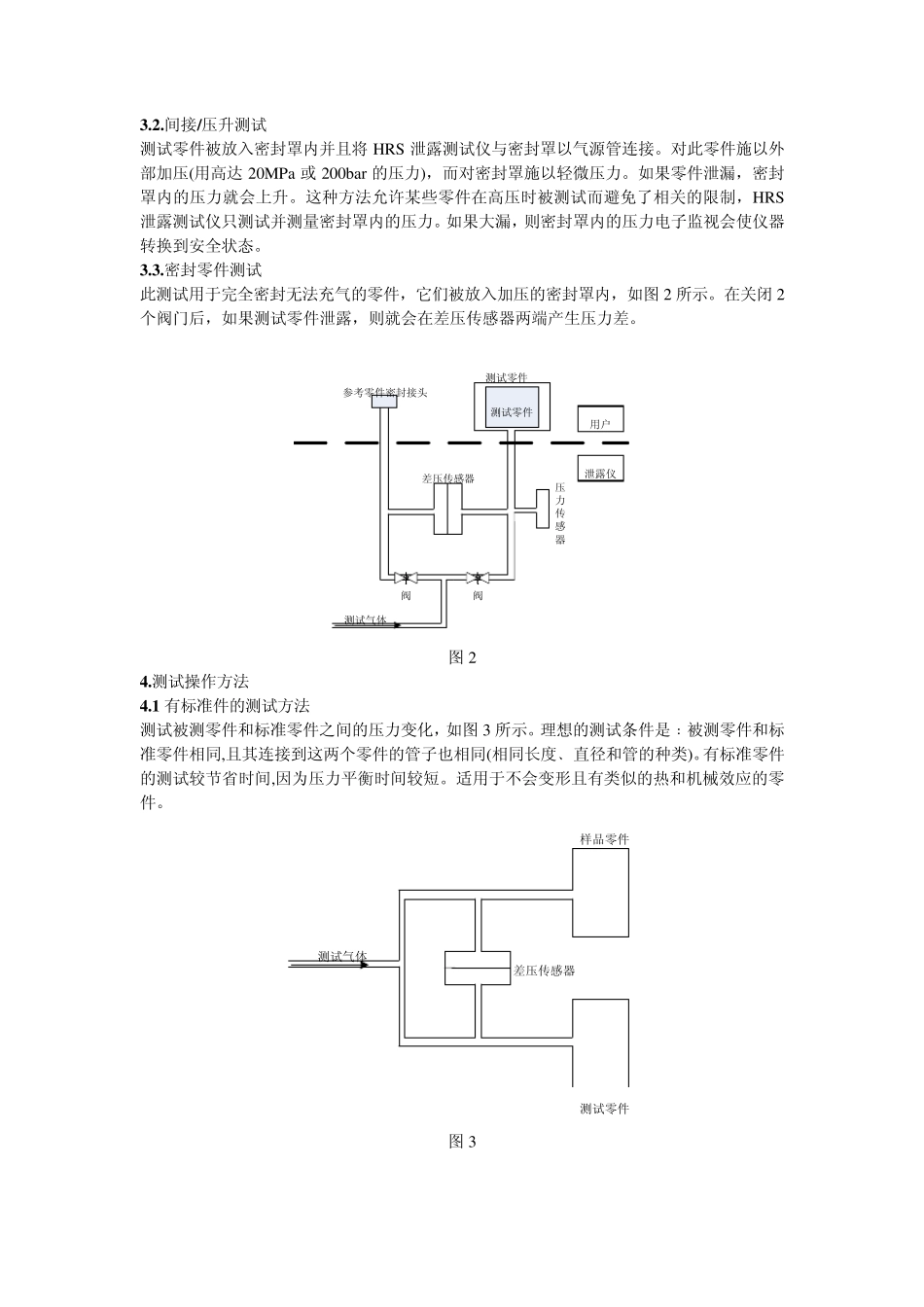

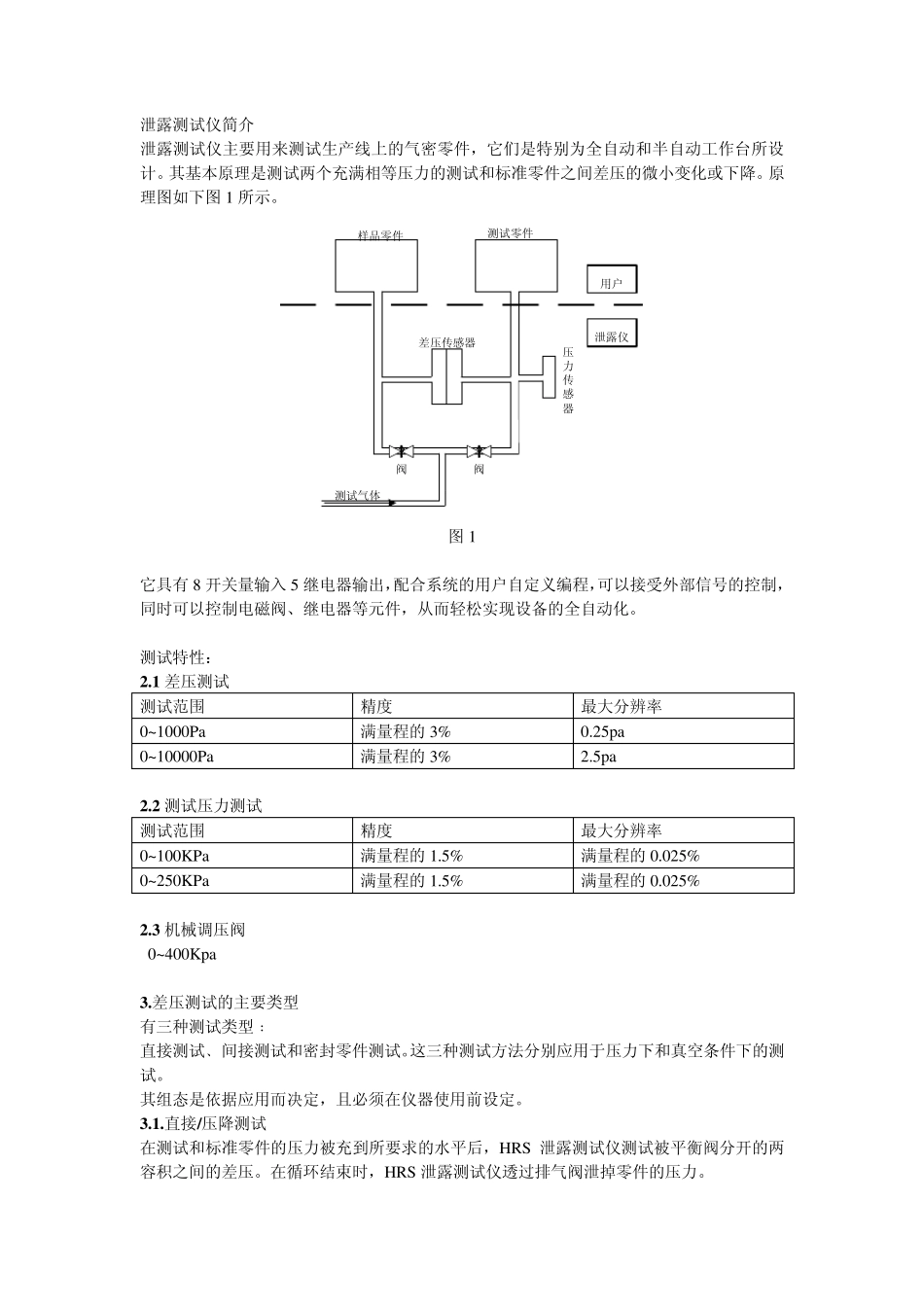

泄露测试仪说明书 泄露测试仪在下列环境条件下可以绝对安全地使用: • 室内使用 • 海拔3000 公尺以下 • 周围操作温度从5°C 到45°C • 不会凝结的100%最大相对湿度 • 供应网络电压的波动不超过正常电压的15% • 暂时过电压符合CEI664 标准的安装类目II • CEI664 标准的二级污染 测试环境注意事项 * 尽量保持测试环境清洁。 一般注意事项 * 使用仪器前应阅读本使用手册。 * 所有与本仪器连接的电子装置必须依据其需要配备合乎标准的安全系统(保险丝﹑断路器„)。 * 为了避免电磁干扰,接到仪器的电线长度不应超过两公尺。 • 电子主体必须接地线。 * 维修前请先拔掉与仪器相接的所有电子装置。 * 进行气动组件组合时应切断操作所需的空气供应 * 当仪器通电后请勿打开它。 * 避免液体喷溅到仪器。 泄露测试仪简介 泄露测试仪主要用来测试生产线上的气密零件,它们是特别为全自动和半自动工作台所设计。其基本原理是测试两个充满相等压力的测试和标准零件之间差压的微小变化或下降。原理图如下图1 所示。 样品零件测试零件差压传感器压力传感器测试气体泄露仪用户?阀?阀 图1 它具有8 开关量输入5 继电器输出,配合系统的用户自定义编程,可以接受外部信号的控制,同时可以控制电磁阀、继电器等元件,从而轻松实现设备的全自动化。 测试特性: 2 .1 差压测试 测试范围 精度 最大分辨率 0~1000Pa 满量程的3% 0.25pa 0~10000Pa 满量程的3% 2.5pa 2 .2 测试压力测试 测试范围 精度 最大分辨率 0~100KPa 满量程的1.5% 满量程的0.025% 0~250KPa 满量程的1.5% 满量程的0.025% 2 .3 机械调压阀 0~400Kpa 3 .差压测试的主要类型 有三种测试类型﹕ 直接测试﹑间接测试和密封零件测试。这三种测试方法分别应用于压力下和真空条件下的测试。 其组态是依据应用而决定,且必须在仪器使用前设定。 3 .1 .直接/压降测试 在测试和标准零件的压力被充到所要求的水平后,HRS 泄露测试仪测试被平衡阀分开的两容积之间的差压。在循环结束时,HRS 泄露测试仪透过排气阀泄掉零件的压力。 3 .2 .间接/压升测试 测试零件被放入密封罩内并且将HRS 泄露测试仪与密封罩以气源管连接。对此零件施以外部加压(用高达 20MPa 或 200bar的压力),而对密封罩施以轻微压力。如果零件泄漏,密封罩内的压力就会上升。这种方法允许某些零件在高压时被测试而避免了相关的限制,HRS泄露...
