用4节电池+光驱激光头纯手工改造激光枪

用4节电池+光驱激光头纯手工改造激光枪_第1页
1/9
用4节电池+光驱激光头纯手工改造激光枪_第2页
2/9
用4节电池+光驱激光头纯手工改造激光枪_第3页
3/9

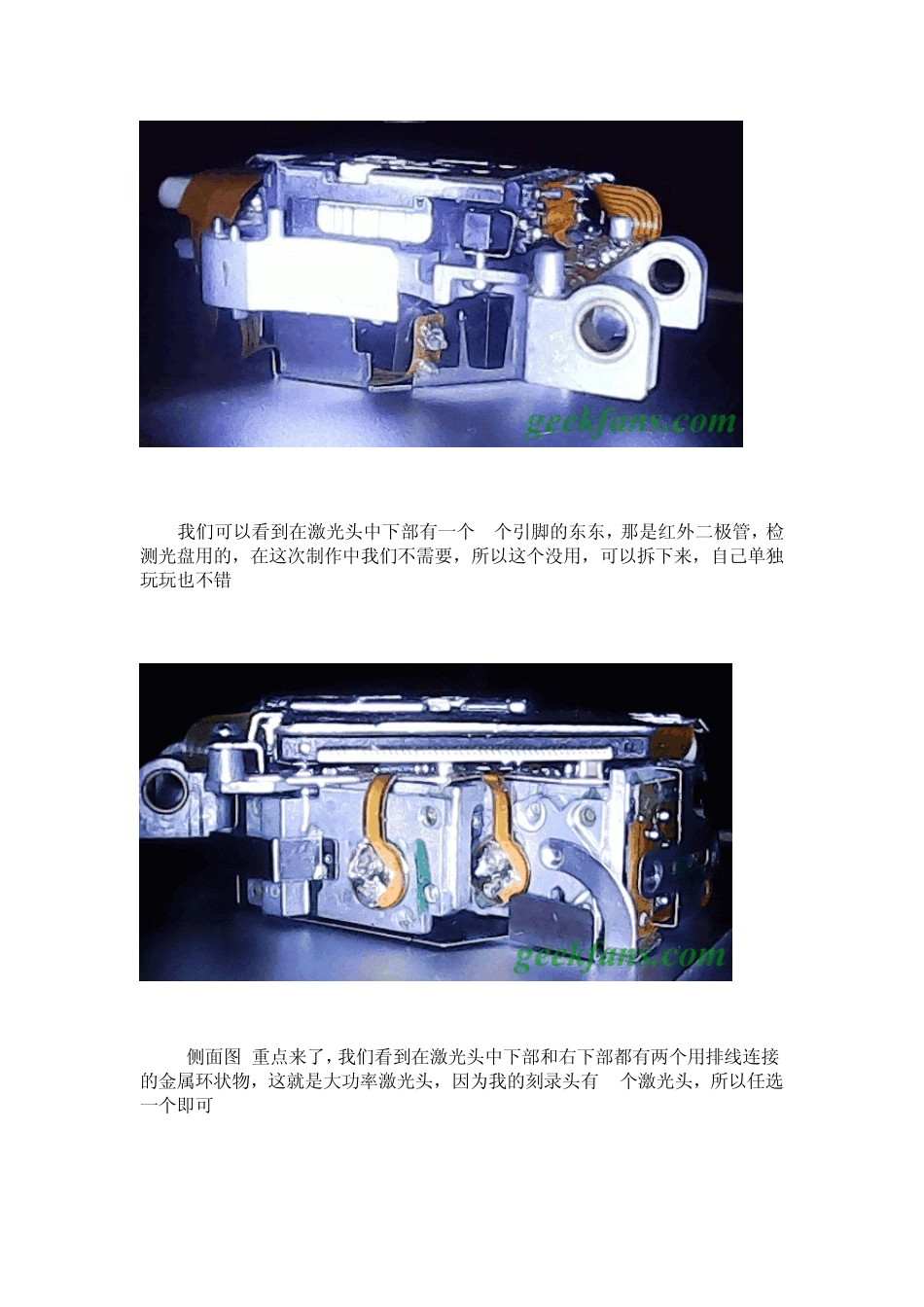

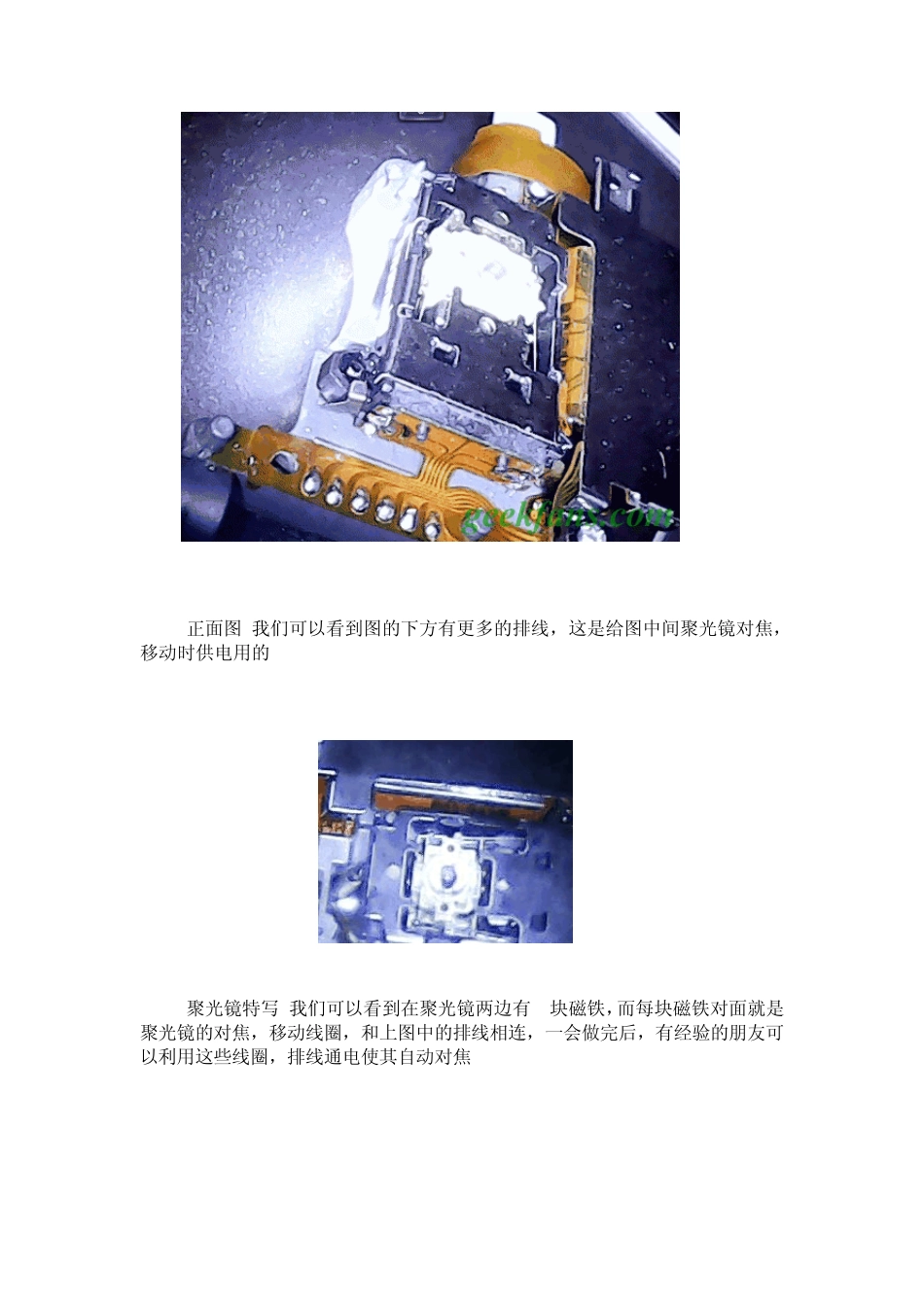

用4节电池+光驱激光头纯手工改造激光枪 一个 16*光驱激光刻录头 一个 5V电池组 我们可以看到在激光头中下部有一个 2个引脚的东东,那是红外二极管,检测光盘用的,在这次制作中我们不需要,所以这个没用,可以拆下来,自己单独玩玩也不错 (侧面图)重点来了,我们看到在激光头中下部和右下部都有两个用排线连接的金属环状物,这就是大功率激光头,因为我的刻录头有2个激光头,所以任选一个即可 (正面图)我们可以看到图的下方有更多的排线,这是给图中间聚光镜对焦,移动时供电用的 (聚光镜特写)我们可以看到在聚光镜两边有2块磁铁,而每块磁铁对面就是聚光镜的对焦,移动线圈,和上图中的排线相连,一会做完后,有经验的朋友可以利用这些线圈,排线通电使其自动对焦 (另外一个侧面)这是一个光线感应器,用来给主板反馈信号 背面 点亮 连接示意图,注意:激光头外壳为-极,所以-极线既可以接到激光二极管上也可以直接接到激光头外壳上,图中我是直接接到外壳上 找到-极后通过排除法找到+极,方法就是每个引脚都试依次,激光头亮了就行了 再来张 我用外壳来接-极 用激光就地点燃自己用包装纸DIY的鞭炮,只不过爆炸瞬间没照片,一个人在家里点的
