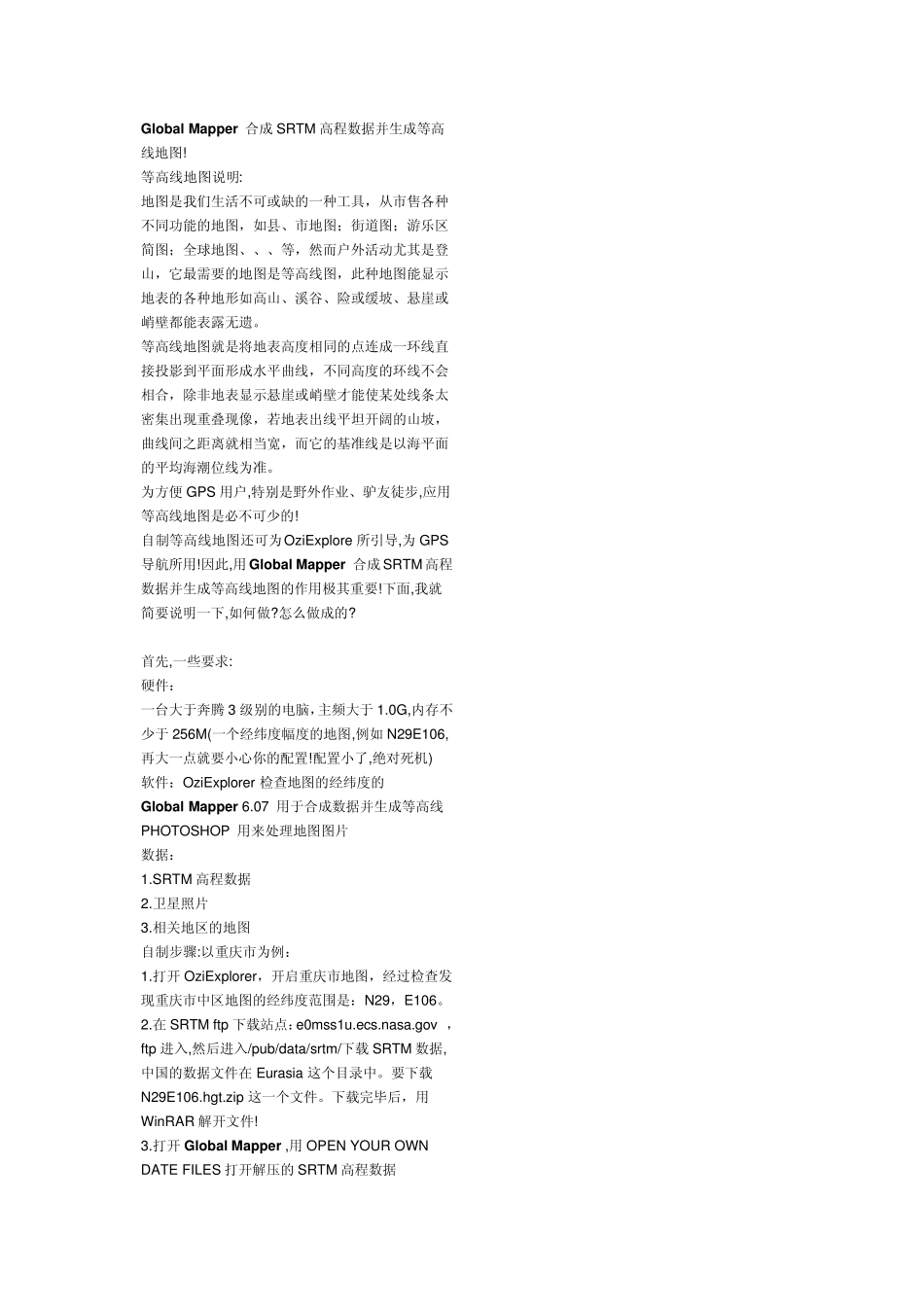

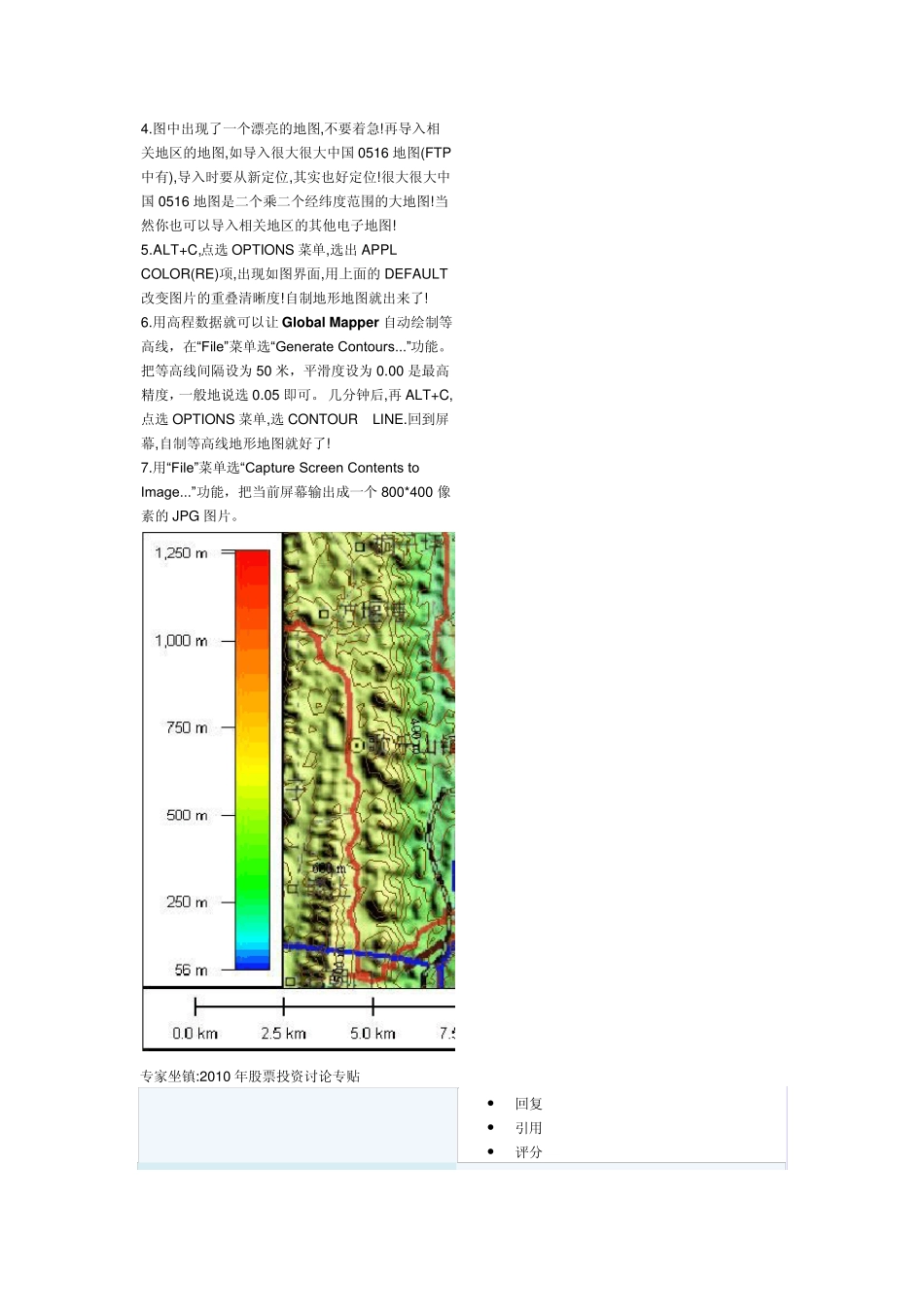

用Global Mapper自制重庆市等高线地形地图(大量图例说明) 发表于 2006-04-06 23:40 - 只看楼主 0 1 2 3 4 5 [查看评级用户] 楼主 .字号 较小字号 正常字号 较大字号 Global Mapper 是一个专业的 GPS 软件,我用 Global Mapper 合成SRTM 高程数据并生成等高线地图! 等高线地图说明: 地图是我们生活不可或缺的一种工具，从市售各种不同功能的地图，如县、市地图；街道图；游乐区简图；全球地图、、、等，然而户外活动尤其是登山，它最需要的地图是等高线图，此种地图能显示地表的各种地形如高山、溪谷、险或缓坡、悬崖或峭壁都能表露无遗。 等高线地图就是将地表高度相同的点连成一环线直接投影到平面形成水平曲线，不同高度的环线不会相合，除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现像，若地表出线平坦开阔的山坡，曲线间之距离就相当宽，而它的基准线是以海平面的平均海潮位线为准。 为方便 GPS 用户,特别是野外作业、驴友徒步,应用等高线地图是必不可少的! 自制等高线地图还可为OziExplore 所引导,为 GPS导航所用!因此,用 Global Mapper 合成SRTM 高程数据并生成等高线地图的作用极其重要!下面,我就简要说明一下,如何做?怎么做成的? 首先,一些要求: 硬件： 一台大于奔腾 3 级别的电脑，主频大于 1.0G,内存不少于 256M(一个经纬度幅度的地图,例如N29E106,再大一点就要小心你的配置!配置小了,绝对死机) 软件：OziExplorer 检查地图的经纬度的 Global Mapper 6.07 用于合成数据并生成等高线 PHOTOSHOP 用来处理地图图片 数据： 1.SRTM 高程数据 2.卫星照片 3.相关地区的地图 自制步骤:以重庆市为例： 1.打开 OziExplorer，开启重庆市地图，经过检查发现重庆市中区地图的经纬度范围是：N29，E106。 2.在 SRTM ftp 下载站点：e0mss1u.ecs.nasa.gov ，ftp 进入,然后进入/pub/data/srtm/下载 SRTM 数据,中国的数据文件在 Eurasia 这个目录中。要下载N29E106.hgt.zip 这一个文件。下载完毕后，用WinRAR 解开文件! 3.打开 Global Mapper ,用 OPEN YOUR OWN DATE FILES 打开解压的SRTM 高程数据 4.图中出现了一个漂亮的地图,不要着急!再导入相关地区的地图,如导入很大很大中国0516 地图(FTP中有),导入时要从新定位,其实也好定位!很大很大中国0516 地图是二个乘二个经纬度范围的大地图!当然你也可以导入相关地区的其他电子地图! 5.ALT+C,点选OPTIONS...
