用M8与LM2576制作可调数控开关电源 (本文转自我爱方案网论坛) 电源的输出电压从0-30V,电流1
5A(设计3A) 输出电流保护0-3A连续调整 输出电流分两档0-300mA,0-3A 电源的输入电压从12-35V(电源输入电压决定电源的最高输出电压,这是一个降压开关电源
) 这是不同输入输出电压电流下电源效率 文件名:效率 这个制作存的一个问题:当电源的输出电压大于 9V时,电源关闭后(LM2576第五脚 TTL电平)不能重新启动,它与负载大小没有关系,不知什么原因,只要不关闭全程调压正常
我把这个不完善的制作发表,希望与网友们共同研究

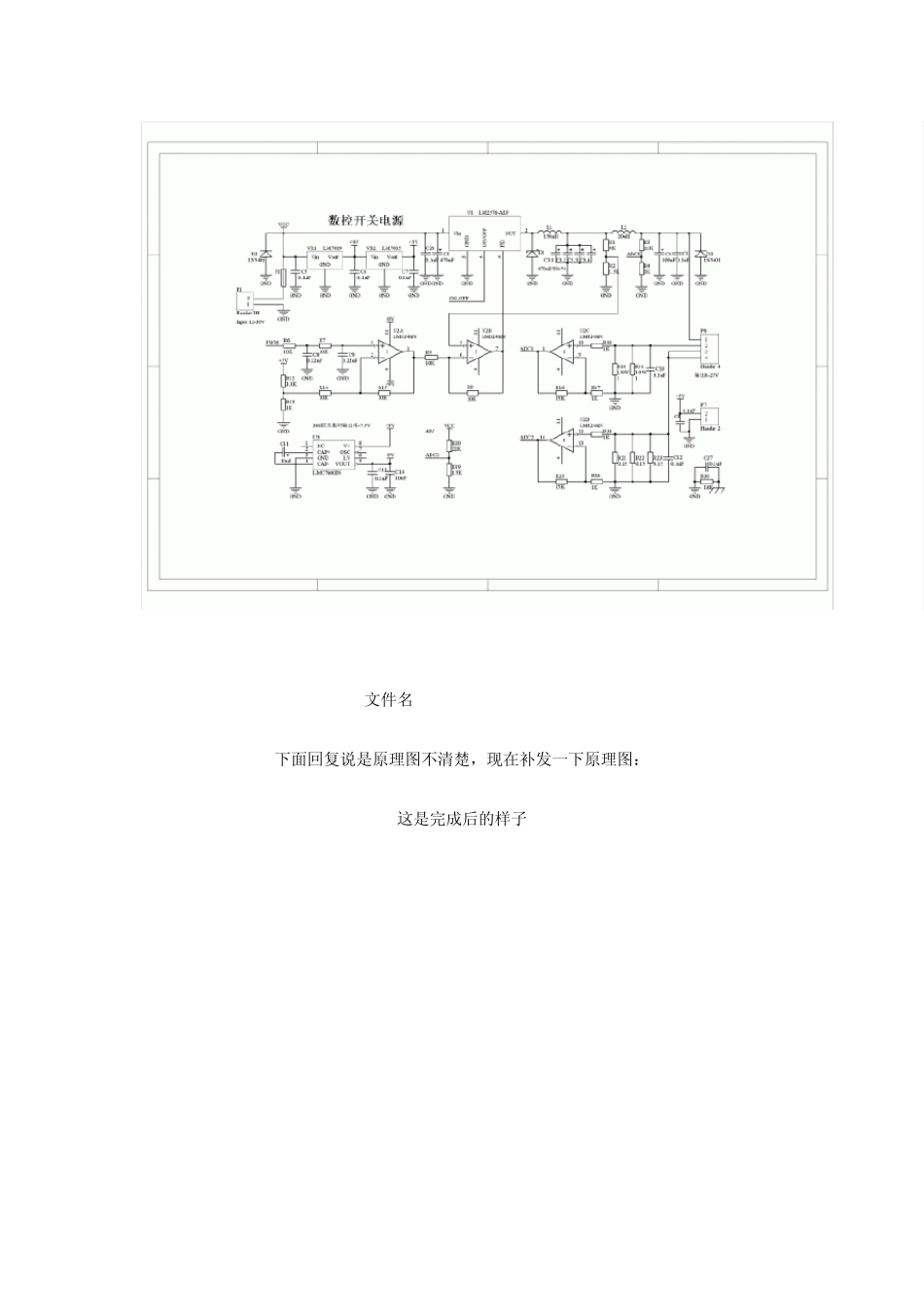

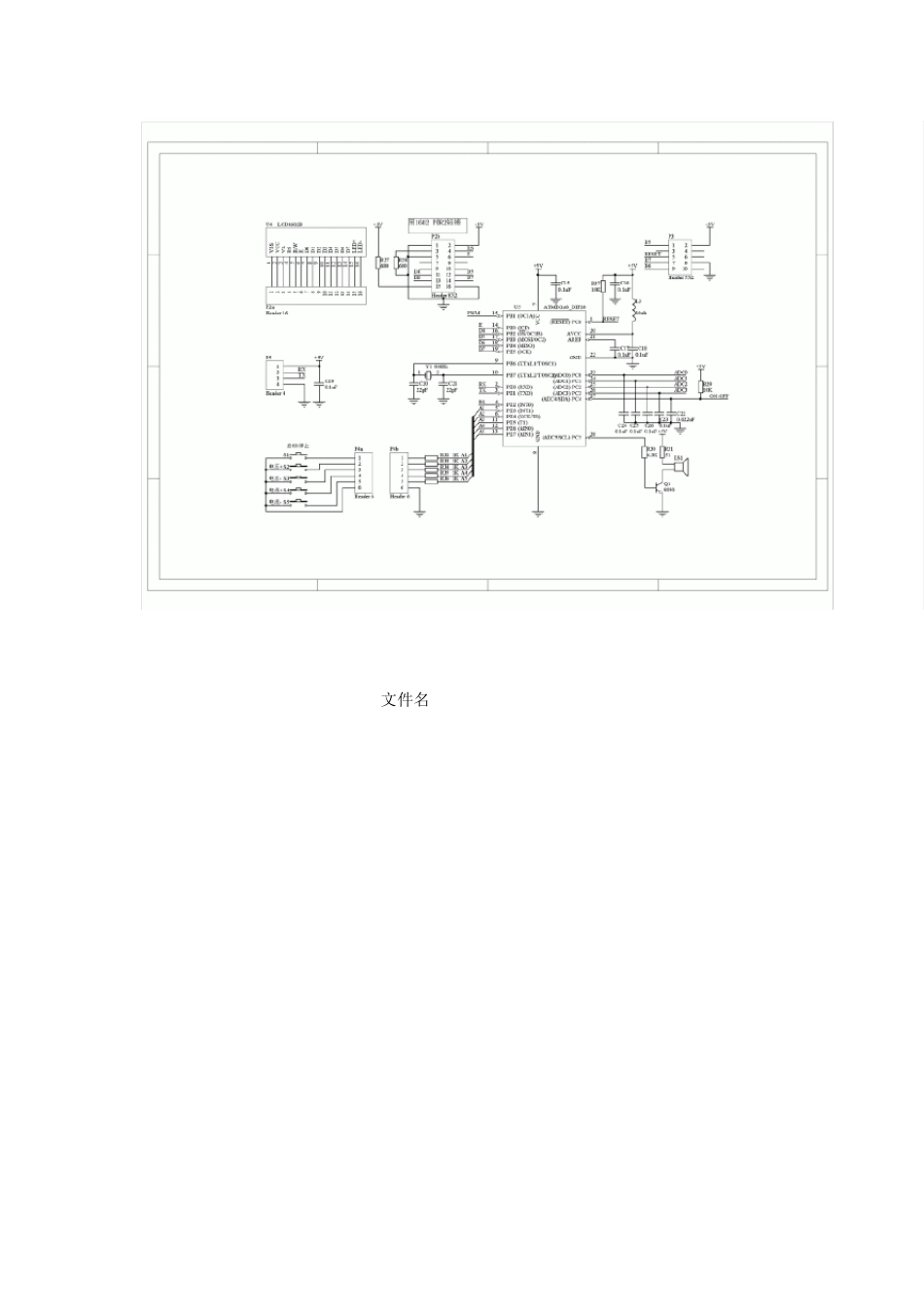

源程序我整理好后会放上来 这是原理图 文件名: Schematic M8 文件名: Schematic Lm2576 下面回复说是原理图不清楚,现在补发一下原理图: 这是完成后的样子 文件名: DSCF3691-1 可热转印的电路板 文件名: DSCF3692-1 这是实验系统 文件名: DSCF3695-1 文件名: DSCF3696-1 这是源代码: '/////////////////////////////////////////////////////////////////////////////// '/ / '/ 用M8与 LM2576制作可调数控开关电源 / '/ 输出电压 0-30V / '/ 最大输出电流 3
0A / '/ 截止型过电流保护 0-3
0A 连续调节 / '/////////////////////////////////////////////////////////////////////////////// $regfile = "m8def
dat" $crystal = 8000000 Config Lcdpin
