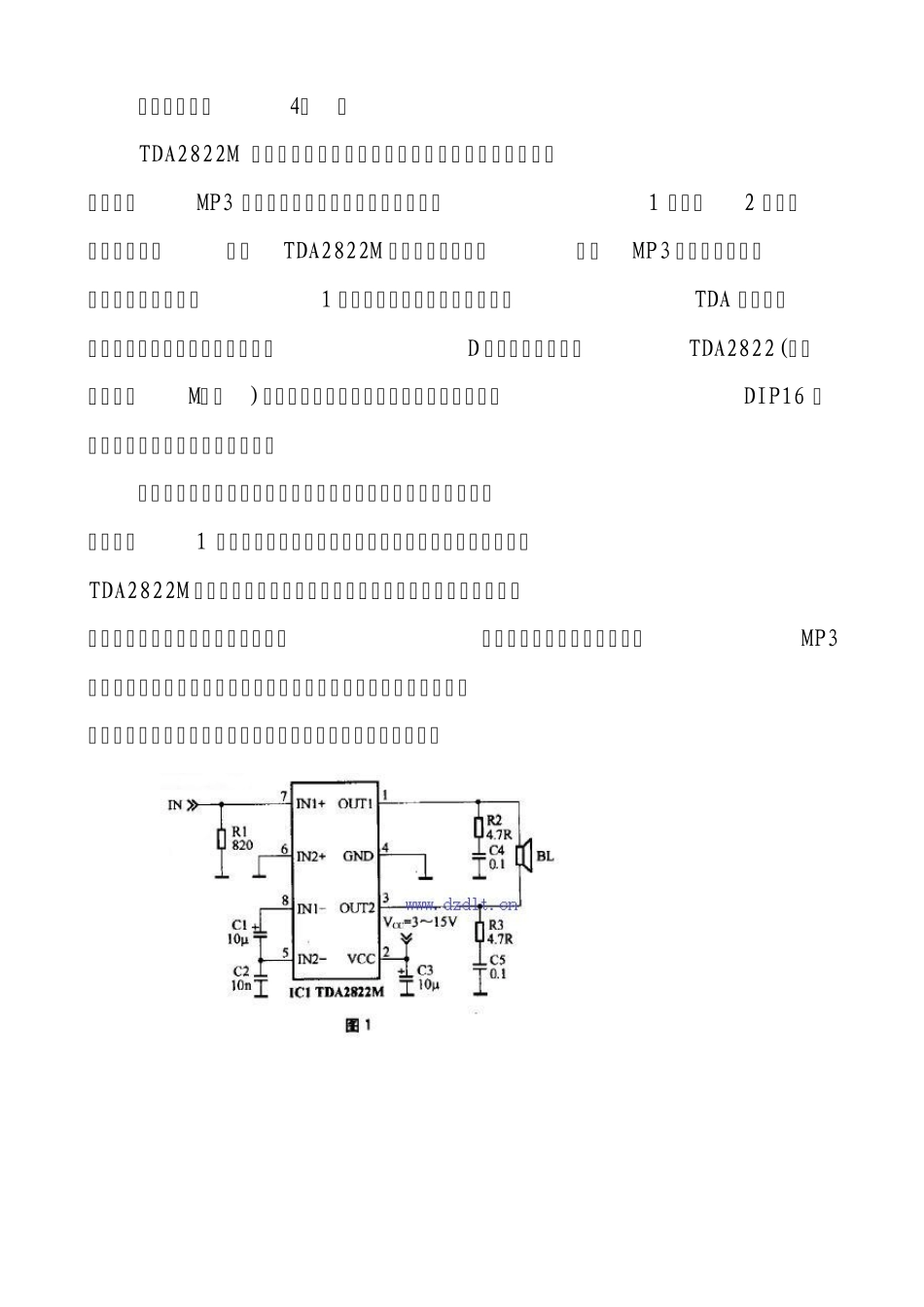

用TDA2822M制作 MP3有源音箱 在音响电路图网上看到这篇文章觉得很好，摘录介绍给大家。 TDA2822M 是意法半导体(ST)早期专门为便携式录放音设备开发的双通道单片功率放大集成电路，具有低交越失真(low crossover distorsion)和低静态电流的特点，适用于立体声(stereo)和桥式放大(BTL)方式。TDA2822M 还有一个独特之处就是工作电压范围很宽，在1.8V-15V 范围内都可以正常工作，不过除非是用于耳机放大器，最好还是让TDA2822M 工作于3V 以上电压。 TDA2822M 是一片非常经典的优秀音频功率放大集成电路，20 世纪 90 年代初曾经被国内外家电厂商广泛用于便携式收录机中，在一些功率稍大的，尤其是带有机身扬声器的随身听中也可以经常看到TDA2822M 的身影。 TDA2822M 的标称输出功率(1KHz,8Ω ,9V,10%总失真)立体声方式时可以达到1W，桥接方式时可以达到2W 。 TDA2822M 的其他技术指标如下： 最大峰值电流(Peak Output Current)： 1A； 静态电流(Quiescent Drain Current)：≤9mA Vcc=3V)； 总谐波失真(1kHz， 8Ω～32Ω，典型值)： 0.2%； 闭环增益(典型值)： 39dB； 声道不平衡度(立体声状态，最大值)：±1dB! 声道分离度(1kHz，立体声状态，典型值)： 50dB； 输入阻抗(1kHz，最小值)： 100kΩ； 负载范围：≥4Ω 。 TDA2822M 的某些技术指标拿今天的眼光来看似乎可能是落后了些，不过MP3 功放的输出功率有限，扬声器一般是1 英寸～2 英寸全频带纸盆的，而且TDA2822M 的听感纯厚耐听，用于MP3 功放绰绰有余。如果买拆机品，不到1 元钱就可以买到，不过一定要买TDA 开头的，最好是意法半导体原装的，不要买D 开头的，也不要买TDA2822(即结尾没有“M”的)。前者音质不好，后者供电电压范围窄，有DIP16 封装的，比较少见，音质未见评论。 实际制作中多采用桥接方式，可以省去两个容易影响音质的输出电容，图1 是一个声道的电路图，实际制作中需要两套这样的电路。TDA2822M 可以采用直耦方式工作，前提是输入信号不能带直流成分。一般的前级输出如果带有直流成分，本身已经有了隔直输出电容，MP3一般是浮地输出，输出信号中不含直流成分，所以本功放采用直耦方式，连输入电容也弃之不用，最大限度地减少影响音质的因素。 随着MP3 的普及，市场上出现了一种专门配合MP3 的微型有源音箱，多采用干电池供电，配置1 英寸～2 英寸的小音箱，可以让MP3 脱离耳机使用，增加人们的使用舒适度。更有...
