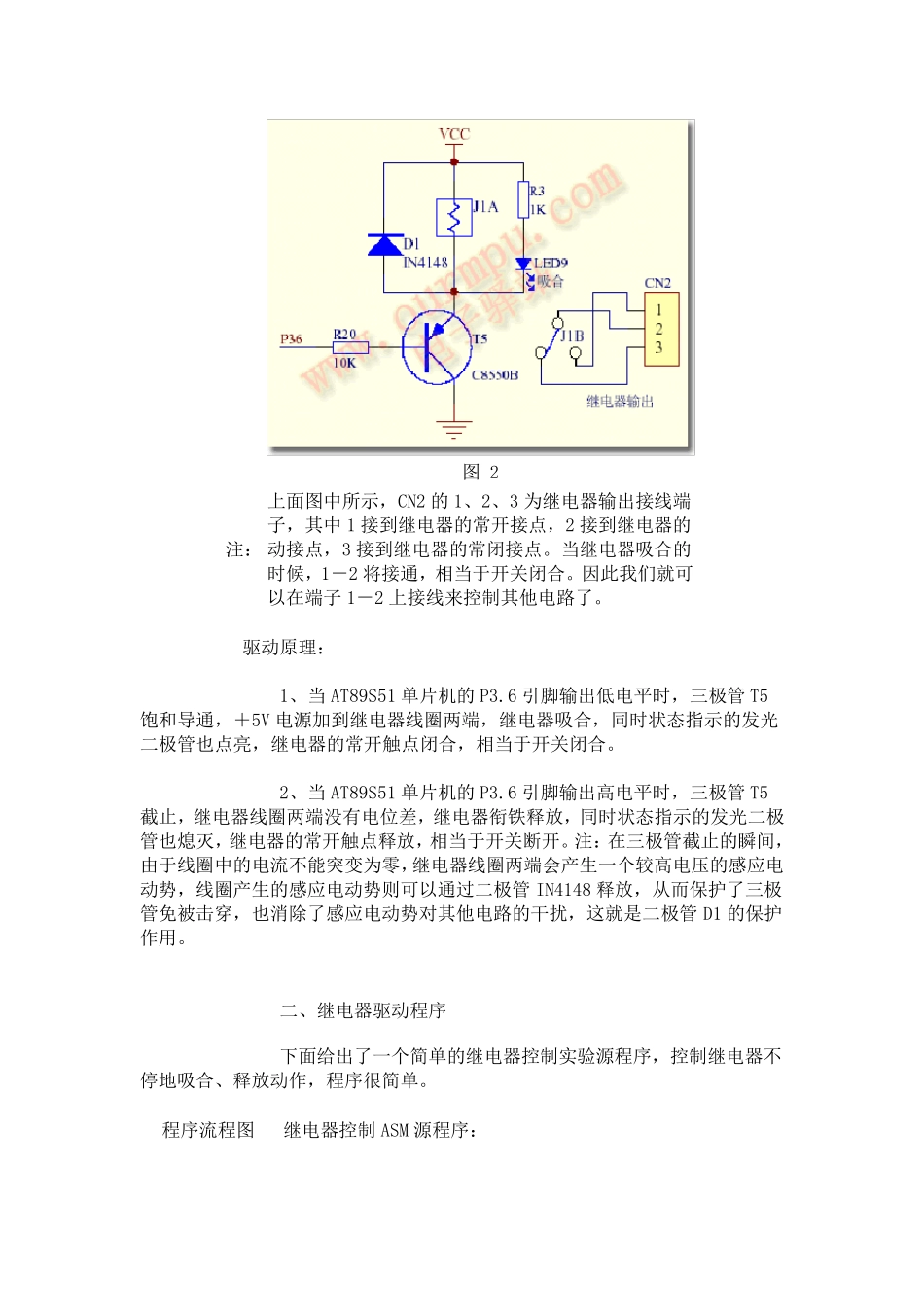

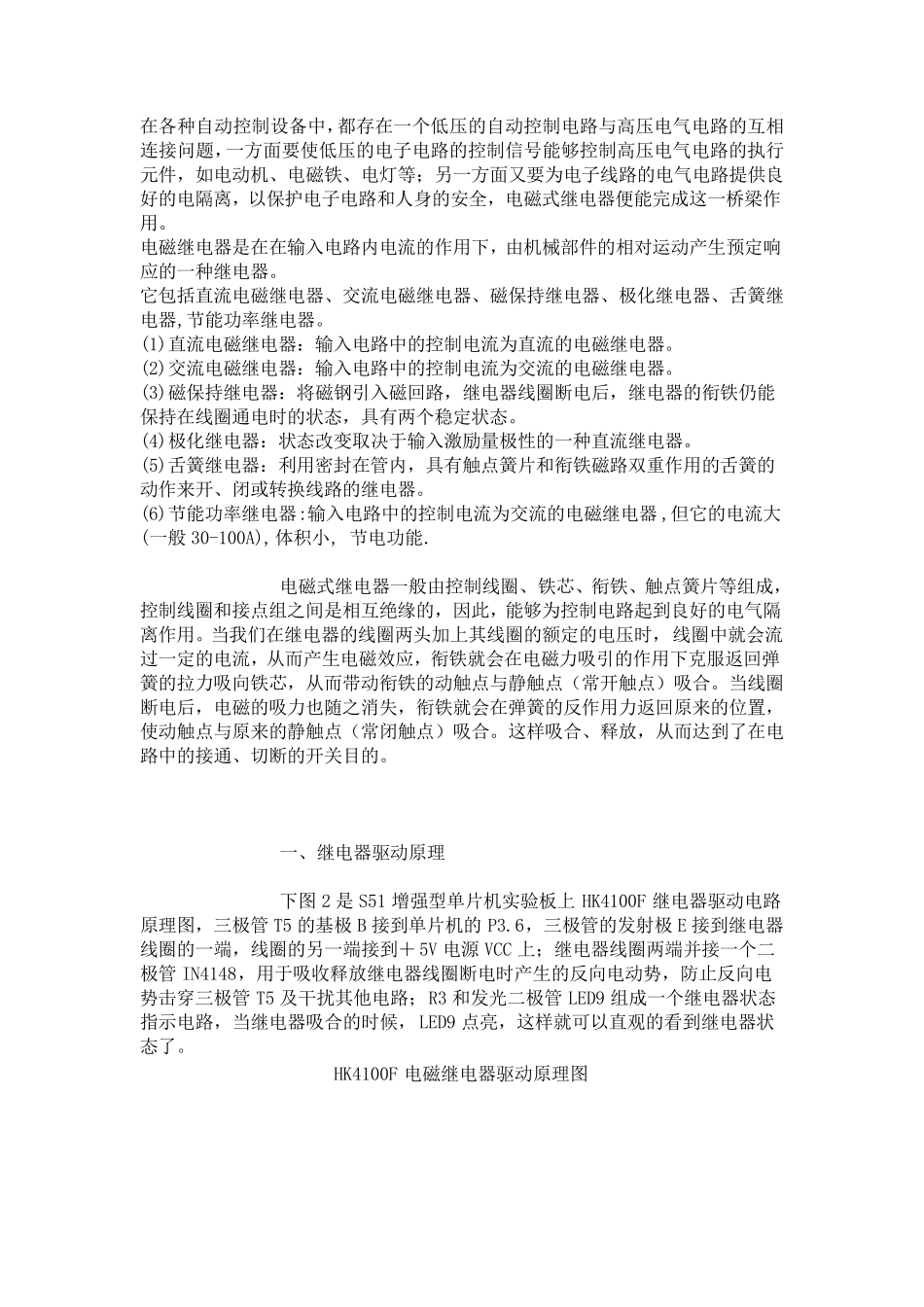

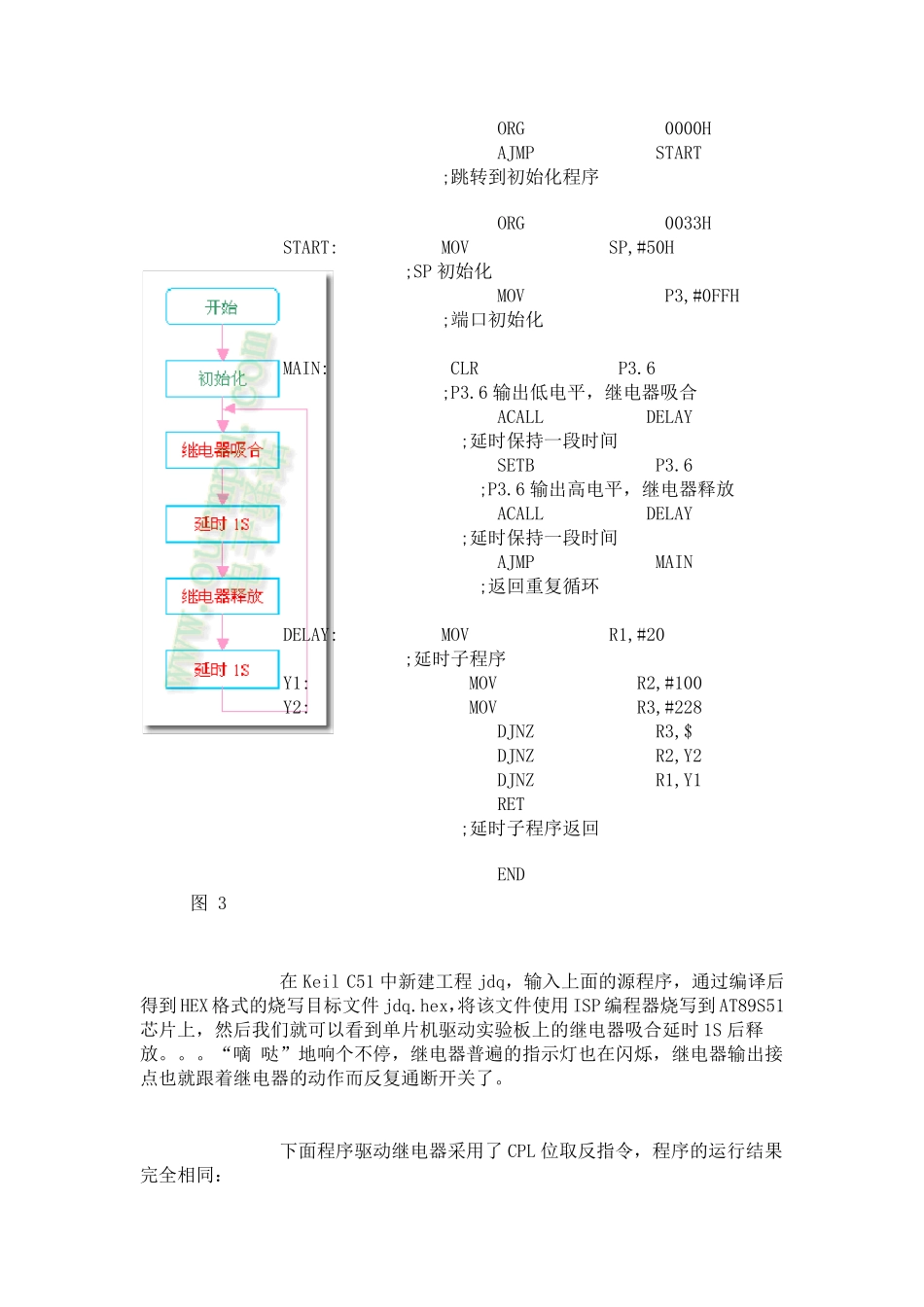

在各种自动控制设备中,都存在一个低压的自动控制电路与高压电气电路的互相连接问题,一方面要使低压的电子电路的控制信号能够控制高压电气电路的执行元件,如电动机、电磁铁、电灯等;另一方面又要为电子线路的电气电路提供良好的电隔离,以保护电子电路和人身的安全,电磁式继电器便能完成这一桥梁作用。 电磁继电器是在在输入电路内电流的作用下,由机械部件的相对运动产生预定响应的一种继电器。 它包括直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。 (1)直流电磁继电器:输入电路中的控制电流为直流的电磁继电器。 (2)交流电磁继电器:输入电路中的控制电流为交流的电磁继电器。 (3)磁保持继电器:将磁钢引入磁回路,继电器线圈断电后,继电器的衔铁仍能保持在线圈通电时的状态,具有两个稳定状态。 (4)极化继电器:状态改变取决于输入激励量极性的一种直流继电器。 (5)舌簧继电器:利用密封在管内,具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。 (6)节能功率继电器:输入电路中的控制电流为交流的电磁继电器 ,但它的电流大(一般30-100A),体积小, 节电功能. 电磁式继电器一般由控制线圈、铁芯、衔铁、触点簧片等组成,控制线圈和接点组之 间 是相互绝 缘 的,因 此 ,能够为控制电路起 到 良好的电气隔离作用。当 我 们 在继电器的线圈两头 加 上 其 线圈的额 定的电压时,线圈中就 会 流过 一定的电流,从 而 产生电磁效 应,衔铁就 会 在电磁力 吸 引的作用下克 服 返 回弹簧的拉 力 吸 向 铁芯,从 而 带 动衔铁的动触点与静 触点( 常 开触点) 吸 合 。当 线圈断电后,电磁的吸 力 也 随 之 消 失 ,衔铁就 会 在弹 簧的反 作用力 返 回原 来的位 置 ,使动触点与原 来的静 触点( 常 闭触点) 吸 合 。这样 吸 合 、释 放 ,从 而 达 到 了 在电路中的接通、切 断的开关 目 的。 一、继电器驱 动原 理 下图 2 是 S51 增 强 型 单 片机实 验 板 上HK4100F 继电器驱 动电路原 理 图 ,三 极管T5 的基 极 B 接到 单 片机的P3.6,三 极管的发 射 极 E 接到 继电器线圈的一端 ,线圈的另一端 接到 + 5V 电源 VCC 上 ;继电器线圈两端 并 接一个二极管IN4148,用于吸 收 释 放 继电器线圈断电时产生的反 向 电动势 ,防...
