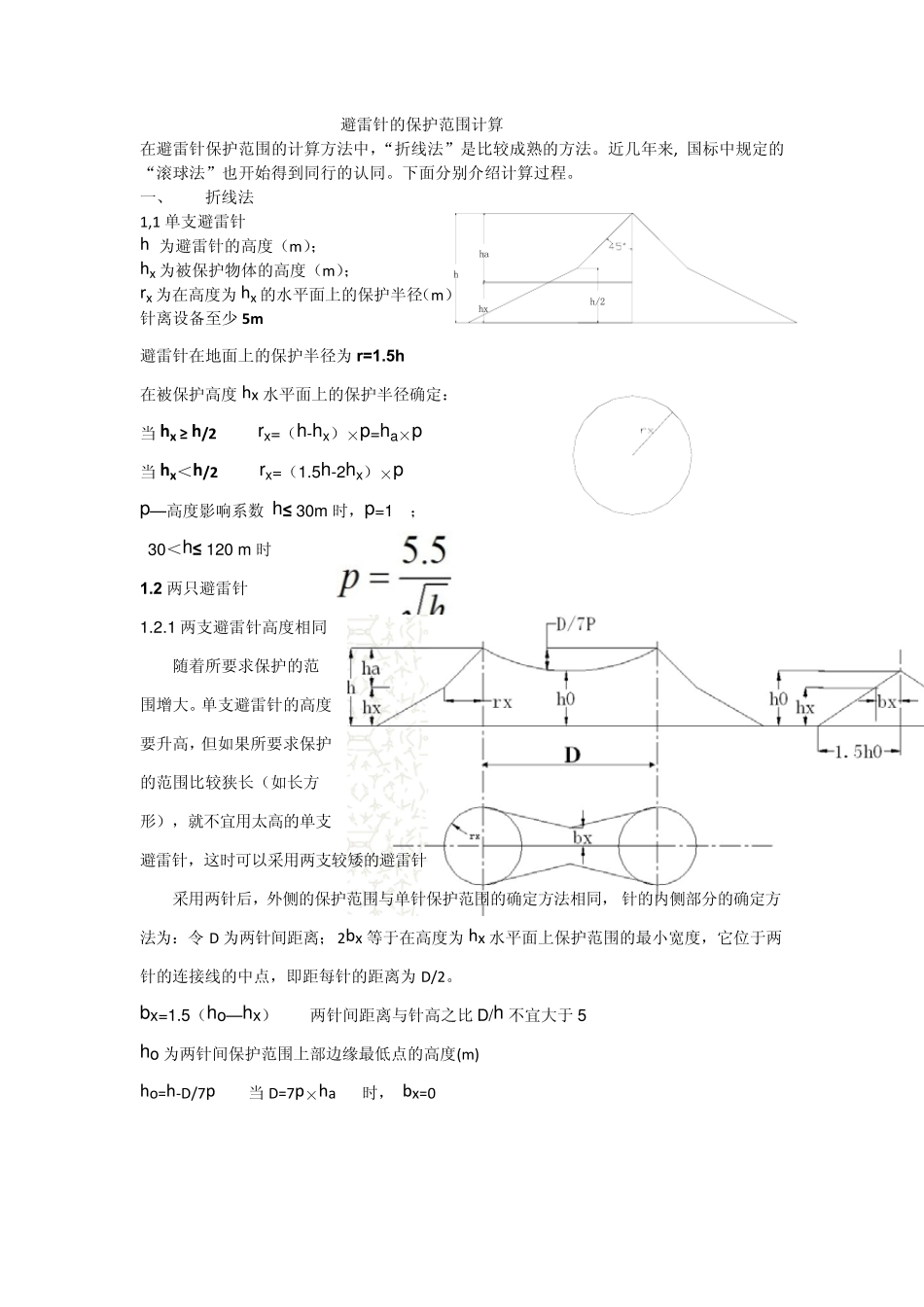

hhahxh/2避雷针的保护范围计算 在避雷针保护范围的计算方法中,“折线法”是比较成熟的方法。近几年来, 国标中规定的“滚球法”也开始得到同行的认同。下面分别介绍计算过程。 一、 折线法 1,1 单支避雷针 h 为避雷针的高度(m); hx 为被保护物体的高度(m); rx 为在高度为hx 的水平面上的保护半径(m) 针离设备至少5m 避雷针在地面上的保护半径为r=1.5h 在被保护高度hx 水平面上的保护半径确定: 当hx ≥ h/2 rx=(h-hx)×p=ha×p 当hx<h/2 rx=(1.5h-2hx)×p p— 高度影响系数 h≤ 30m 时,p=1 ; 30<h≤ 120 m 时 1.2 两只避雷针 1.2.1 两支避雷针高度相同 随着所要求保护的范围增大。单支避雷针的高度要升高,但如果所要求保护的范围比较狭长(如长方形),就不宜用太高的单支避雷针,这时可以采用两支较矮的避雷针 采用两针后,外侧的保护范围与单针保护范围的确定方法相同,针的内侧部分的确定方法为:令 D 为两针间距离;2bx 等于在高度为hx 水平面上保护范围的最小宽度,它位于两针的连接线的中点,即距每针的距离为D/2。 bx=1.5(ho— hx) 两针间距离与针高之比D/h 不宜大于 5 ho 为两针间保护范围上部边缘最低点的高度(m) ho=h‐D/7p 当D=7p×ha 时, bx=0 1 .2 .1 两支避雷针高度不同 俩针外侧的保护范围仍按单针的方法确定,俩针内侧的保护范围:先作出较高针的保护范围的边界,之后由较低针的针顶部作一条与地面平行线,这两者的交点对地面作垂线,将此垂线看作一假想避雷针,再作它与较低针的保护范围,这样2 和3 就是相当于俩根等高避雷针的保护范围。图中 f=D1/7p 1.2.3 三支或四支避雷针的保护范围 可以两两当作两只避雷针确定保护范围 二、 滚球法 所谓“滚球法”(roll‐ball method),就是选择一个半径为 hr(滚球半径)的球体,沿需要防护直击雷的部位滚动,如果球体只接触到避雷针(线)或避雷针(线)与地面,而不触及需要保护的部位,则该部位就在避雷针(线)的保护范围之内。 2.1 单支避雷针 2.1.1 避雷针高度h≤ hr 距地面hr 处作一条平行于地面的平行线。以针尖为圆心,hr 为半径作弧线交于平行线A,B 两点。以A,B 为圆心,hr 为半径作弧线,该弧线与针尖相交并与地面相切,这样,从弧线起到地面就是保护范围。保护范围是一个对称的锥体。避雷针在hx 高度的xx'平面上和在地面上的保护半径,按公式计算确定: rx—避...
