用标准孔板流量计测量天然气流量

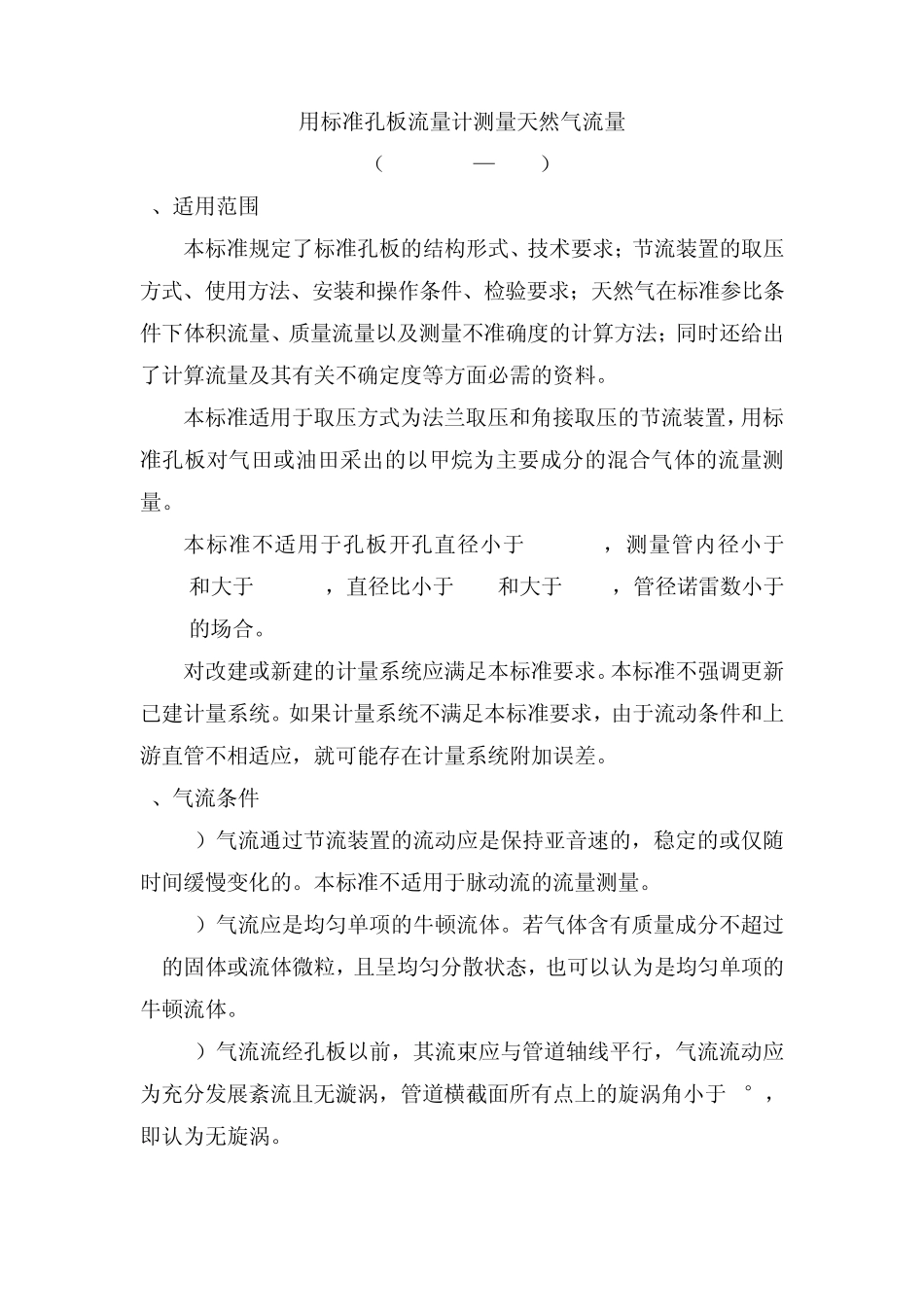

用标准孔板流量计测量天然气流量 （SY/T6143—2004） 1、适用范围 本标准规定了标准孔板的结构形式、技术要求；节流装置的取压方式、使用方法、安装和操作条件、检验要求；天然气在标准参比条件下体积流量、质量流量以及测量不准确度的计算方法；同时还给出了计算流量及其有关不确定度等方面必需的资料。 本标准适用于取压方式为法兰取压和角接取压的节流装置，用标准孔板对气田或油田采出的以甲烷为主要成分的混合气体的流量测量。 本标准不适用于孔板开孔直径小于 12.5mm，测量管内径小于50mm和大于 1000mm，直径比小于 0.1和大于 0.75，管径诺雷数小于5000的场合。 对改建或新建的计量系统应满足本标准要求。本标准不强调更新已建计量系统。如果计量系统不满足本标准要求，由于流动条件和上游直管不相适应，就可能存在计量系统附加误差。 2、气流条件 1）气流通过节流装置的流动应是保持亚音速的，稳定的或仅随时间缓慢变化的。本标准不适用于脉动流的流量测量。 2）气流应是均匀单项的牛顿流体。若气体含有质量成分不超过2%的固体或流体微粒，且呈均匀分散状态，也可以认为是均匀单项的牛顿流体。 3）气流流经孔板以前，其流束应与管道轴线平行，气流流动应为充分发展紊流且无漩涡，管道横截面所有点上的旋涡角小于 2°，即认为无旋涡。 4）为进行流量测量，应保持孔板下游侧静压力与上游侧静压力之比等于或大于0.75。 5）可接受的速度剖面条件为：横截面上任一点局部留苏与最大流速的必至于很长直管段（超过100D）后管道横截面上流速比值在5%之内一致。 3、标准参比条件：本标准规定投入气体及流量计量的标准参比条件和发热量测量的燃烧标准参比条件均为绝对压力Pn等于101.325kPa和热力学温度Tn等于293.15K。也可以采用合压力和合同温度作为参比条件。 4、安装要求 1）节流装置应安装在两段具有等直径的圆形横截面的直管段之间，在此中间，除了取压孔、测温孔外，无本标准规定之外的障碍和连接支管。直管段毗邻孔板的上游10D（D为上游测量管内径，下同）或流动调整器后和下游4Dde直管部分需机加工，并符合本标准规定。 2）符合上述所要求的最短直管段长度随阻流件的形式和直径比而异，并随是否安装流动调整器而不同，见图 1。 5、直管段的条件 1）直管段直度：节流装置用的直管应该是直的。当与管道直线的偏差不超过其长度的 0.4%时，则认为管道是直的，通常情况下只需目测检查。上下游直管段对接引起管道直线的偏差...
