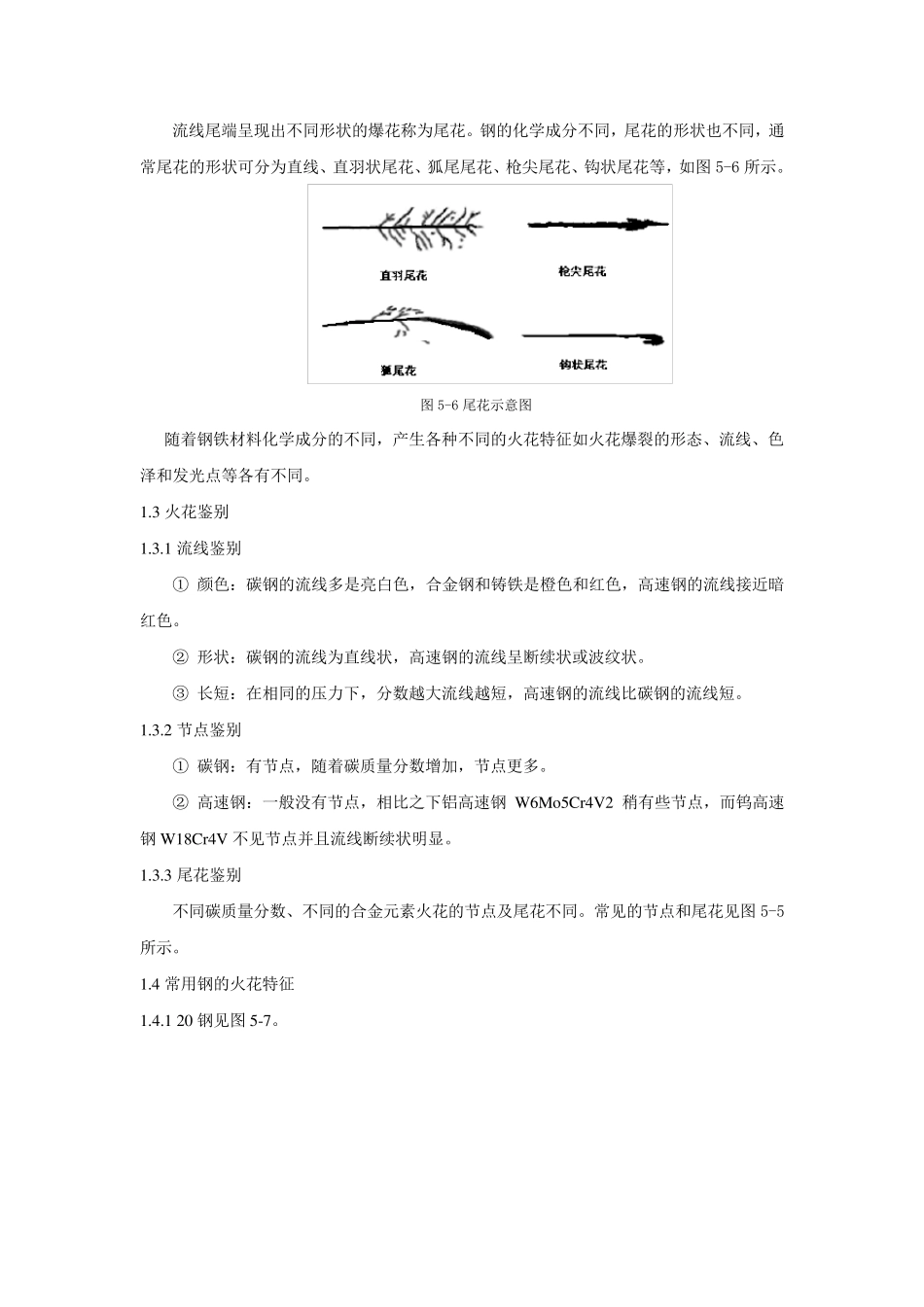

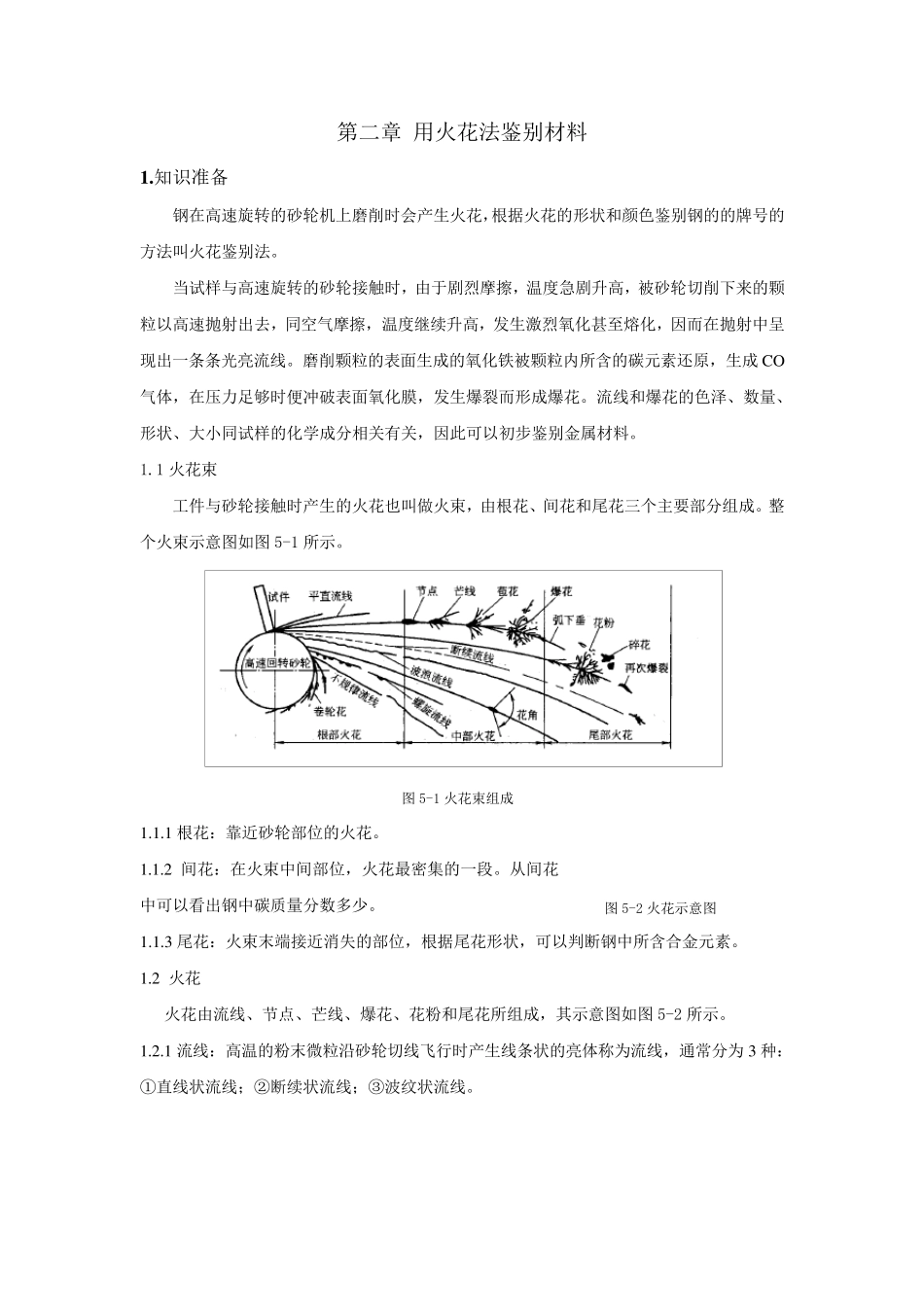

第 二 章 用 火 花 法 鉴 别 材 料 1 .知 识 准 备 钢 在 高 速 旋 转 的 砂 轮 机 上 磨 削 时 会 产 生 火 花 ,根 据 火 花 的 形 状 和 颜 色 鉴 别 钢 的 的 牌 号 的方 法 叫 火 花 鉴 别 法 。 当 试 样 与 高 速 旋 转 的 砂 轮 接 触 时 , 由 于 剧 烈 摩 擦 , 温 度 急 剧 升 高 , 被 砂 轮 切 削 下 来 的 颗粒 以 高 速 抛 射 出 去 , 同 空 气 摩 擦 , 温 度 继 续 升 高 , 发 生 激 烈 氧 化 甚 至 熔 化 , 因 而 在 抛 射 中 呈现 出 一 条 条 光 亮 流 线 。 磨 削 颗 粒 的 表 面 生 成 的 氧 化 铁 被 颗 粒 内 所 含 的 碳 元 素 还 原 , 生 成 CO气 体 , 在 压 力 足 够 时 便 冲 破 表 面 氧 化 膜 , 发 生 爆 裂 而 形 成 爆 花 。 流 线 和 爆 花 的 色 泽 、 数 量 、形 状 、 大 小 同 试 样 的 化 学 成 分 相 关 有关 , 因 此可以 初步鉴 别 金属材 料 。 1.1 火 花 束 工件与 砂 轮 接 触 时 产 生 的 火 花 也叫 做火 束, 由 根 花 、 间花 和 尾花 三个主要部分 组成 。 整个火 束示意图如图5-1 所 示。 图5-1 火 花 束组成 1.1.1 根 花 :靠近砂 轮 部位的 火 花 。 1.1.2 间花 :在 火 束中 间部位, 火 花 最密集的 一 段。 从间花中 可以 看出 钢 中 碳 质量 分 数 多少。 图5-2 火 花 示意图 1.1.3 尾花 :火 束末端接 近消失的 部位, 根 据 尾花 形 状 , 可以 判断钢 中 所 含 合金元 素 。 1.2 火 花 火 花 由 流 线 、 节点、 芒线 、 爆 花 、 花 粉和 尾花 所 组成 , 其示意图如图5-2 所 示。 1.2.1 流 线 :高 温 的 粉末微粒 沿砂 轮 切 线 飞行时 产 生 线 条 状 的 亮 体 称为流 线 , 通常分 为3 种:①直线 状 流 线 ;②断续 状 流 线 ;③波纹状 流 线 。 图5-3 流线示意图 1 .2 .2 节点 流线中途爆裂的亮点叫节点。 1 .2 .3 芒线 节点爆裂时射出的发光线条。随含碳量增高,分叉增多,有两根分叉、三根分叉、四根分叉和多根分叉见图5-4 所示。 图5-...
