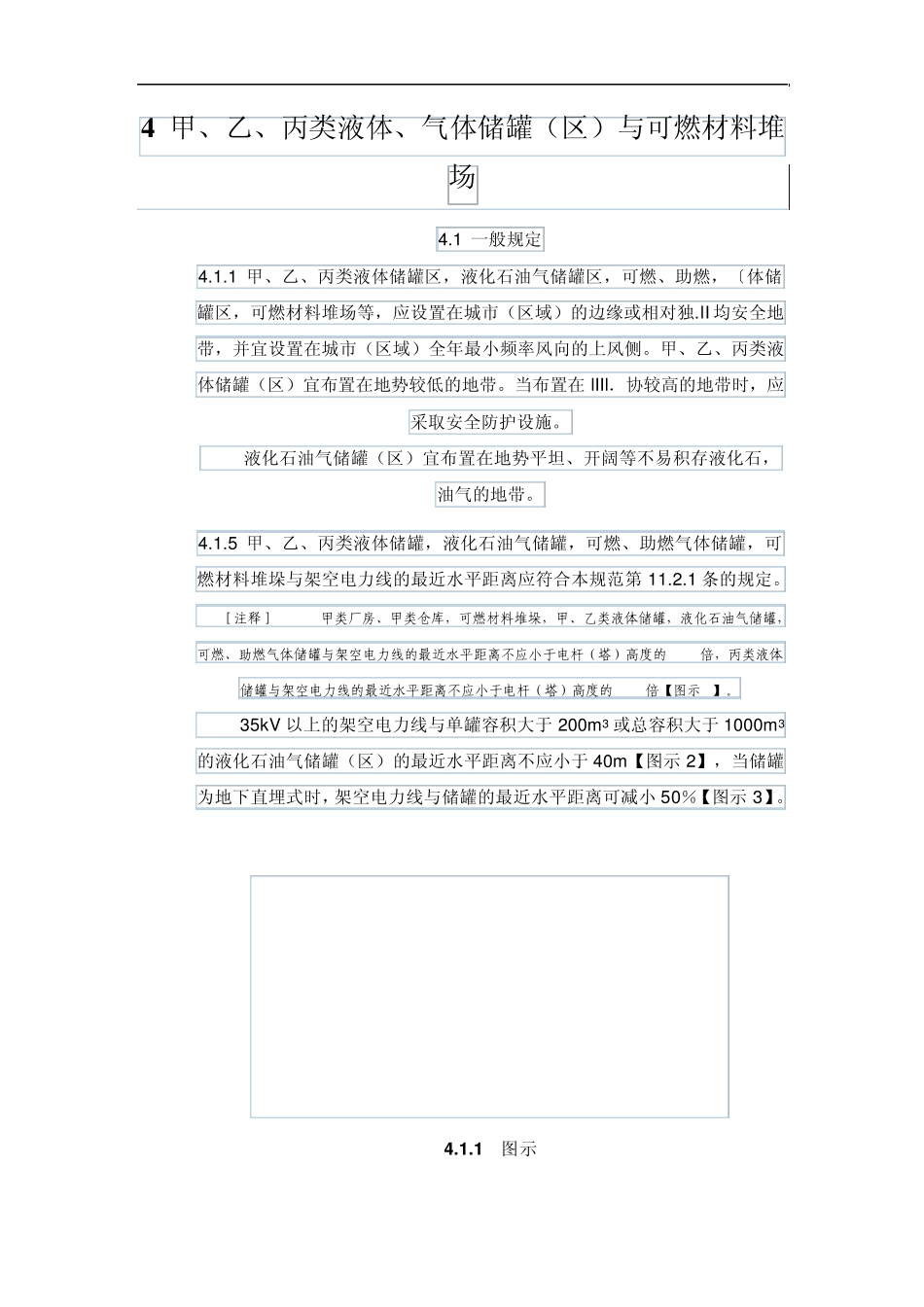

4 甲、乙、丙类液体、气体储罐(区)与可燃材料堆场 4.1 一般规定 4.1.1 甲、乙、丙类液体储罐区,液化石油气储罐区,可燃、助燃,〔体储罐区,可燃材料堆场等,应设置在城市(区域)的边缘或相对独.lI 均安全地带,并宜设置在城市(区域)全年最小频率风向的上风侧。甲、乙、丙类液体储罐(区)宜布置在地势较低的地带。当布置在 lIIl.协较高的地带时,应采取安全防护设施。 液化石油气储罐(区)宜布置在地势平坦、开阔等不易积存液化石,油气的地带。 4.1.5 甲、乙、丙类液体储罐,液化石油气储罐,可燃、助燃气体储罐,可燃材料堆垛与架空电力线的最近水平距离应符合本规范第 11.2.1 条的规定。 [注释]11.2.1甲类厂房、甲类仓库,可燃材料堆垛,甲、乙类液体储罐,液化石油气储罐,可燃、助燃气体储罐与架空电力线的最近水平距离不应小于电杆(塔)高度的 1.5倍,丙类液体储罐与架空电力线的最近水平距离不应小于电杆(塔)高度的 1.2倍【图示 1】。 35kV 以上的架空电力线与单罐容积大于 200m3 或总容积大于 1000m3的液化石油气储罐(区)的最近水平距离不应小于 40m 【图示 2】,当储罐为地下直埋式时,架空电力线与储罐的最近水平距离可减小 50%【图示 3】。 4 .1 .1 图示 1 1 .2 .1 图示1 1 1 .2 .1 图示2 1 1 .2 .1 图示3 4 .2 甲、乙、丙类液体储罐(区)的防火间距 4.2.3 甲、乙、丙类液体储罐成组布置时,应符合下列规定: 1 组内储罐的单罐储量和总储量不应大于表 4.2.3 的规定; 2 组内储罐的布置不应超过两排。甲、乙类液体立式储罐之间的防火间距不应小于 2m ,储罐之间的防火间距不应小于 0.8m 【图示 1】;丙类液体储罐之间的防火间距不限【图示 2】。 3 储罐组之间的防火间距应根据组内储罐的形式和总储量折算为相同类别的标准单罐,并应按本规范第 4.2.2 条的规定确定【图示 3】。 表 4 .2 .3 甲、乙、丙类液体储罐分组布置的限量 名称 单罐 最大储量(m 3) 一组 罐最大储量(m 3) 甲、乙类液体 200 1000 丙类液体 500 3000 4 .2 .3 图示 1 [注释] 间距不限者,应该满足储罐安装、检修的距离需要。 4 .2 .3 图示2 [注释]根据标准单罐的直径 D标甲、D标乙和储罐的形式按表 4.2.2确定储罐组的防火间距。标准单罐:储罐的形式和容量与储罐组的形式和总量一致,其直径D和高度 H等按常规的储罐的设计模数考虑,一般储罐...
