甲醇气化工艺设计

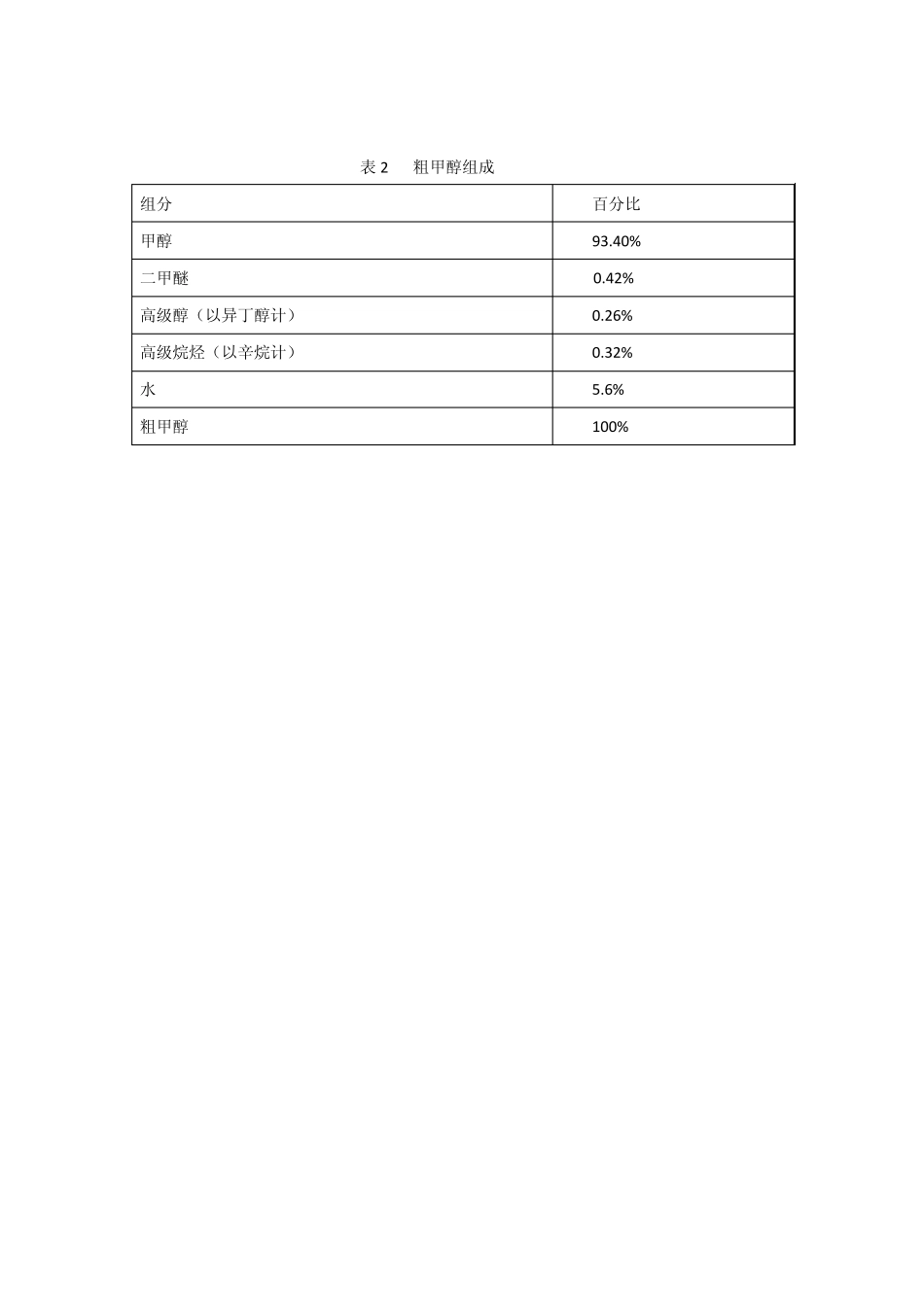

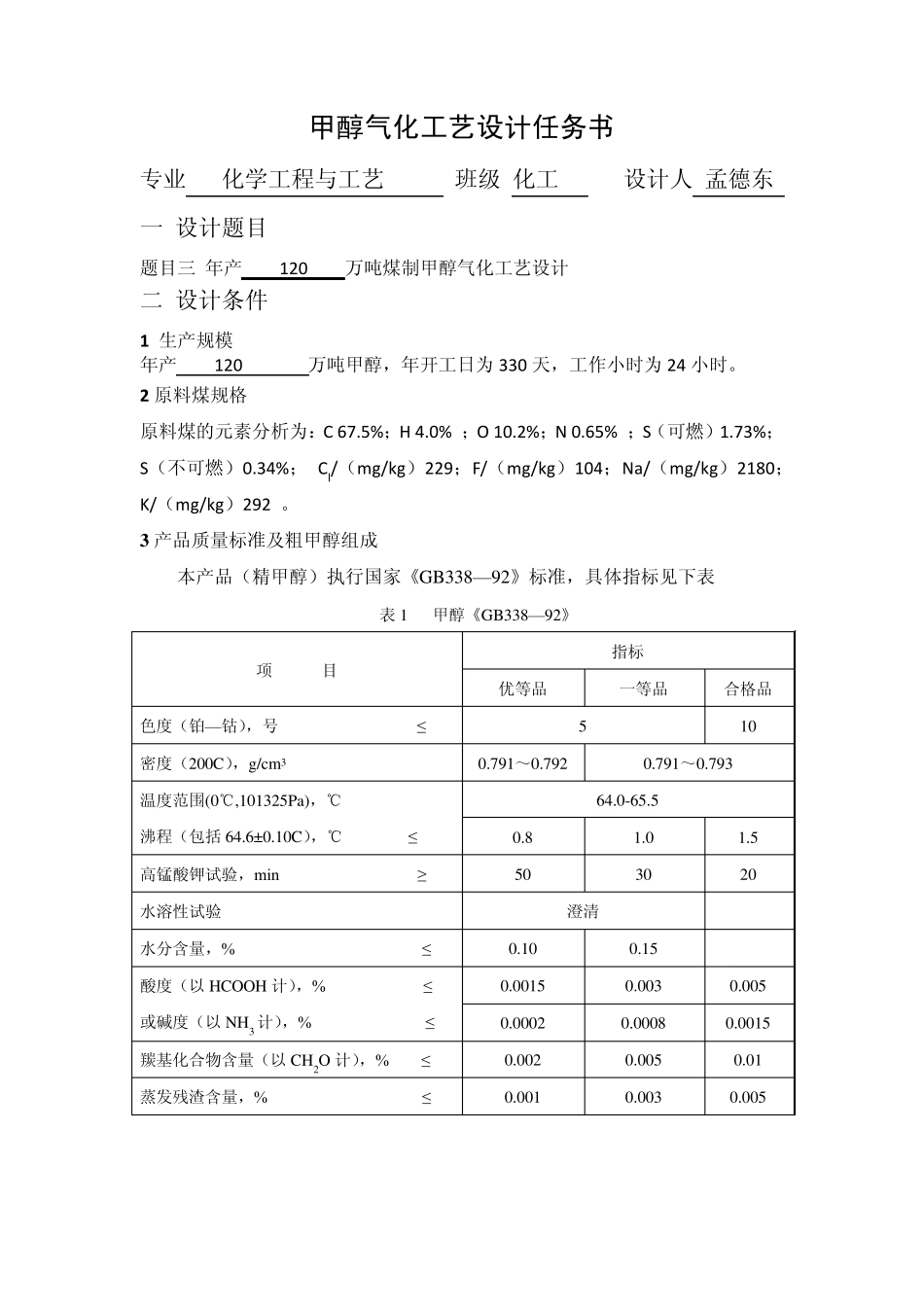

甲醇气化工艺设计任务书 专业 化学工程与工艺 班级 化工1 设计人 孟德东 一 设计题目 题目三 年产 120 万吨煤制甲醇气化工艺设计 二 设计条件 1 生产规模 年产 120 万吨甲醇，年开工日为330 天，工作小时为24 小时。 2 原料煤规格 原料煤的元素分析为：C 67.5%；H 4.0% ；O 10.2%；N 0.65% ；S（可燃）1.73%；S（不可燃）0.34%； Cl/（m g/kg）229；F/（m g/kg）104；Na/（m g/kg）2180；K/（m g/kg）292 。 3 产品质量标准及粗甲醇组成 本产品（精甲醇）执行国家《GB338—92》标准，具体指标见下表 表1 甲醇《GB338—92》 项 目 指标 优等品 一等品 合格品 色度（铂—钴），号 ≤ 5 10 密度（200C），g/cm3 0.791～0.792 0.791～0.793 温度范围(0℃,101325Pa)，℃ 沸程（包括 64.6±0.10C），℃ ≤ 64.0-65.5 0.8 1.0 1.5 高锰酸钾试验，min ≥ 50 30 20 水溶性试验 澄清 水分含量，% ≤ 0.10 0.15 酸度（以 HCOOH 计），% ≤ 或碱度（以 NH3 计），% ≤ 0.0015 0.003 0.005 0.0002 0.0008 0.0015 羰基化合物含量（以 CH2O 计），% ≤ 0.002 0.005 0.01 蒸发残渣含量，% ≤ 0.001 0.003 0.005 表2 粗甲醇组成 组分 百分比 甲醇 93.40% 二甲醚 0.42% 高级醇（以异丁醇计） 0.26% 高级烷烃（以辛烷计） 0.32% 水 5.6% 粗甲醇 100% 年产83万吨甲醇气化工艺设计 1.总论 1.1 设计概况 1.1.1 产品介绍 煤气化产物的有效组分是CO，H2 和CH4。通过调节其各自比例后广泛地应用于国民经济的不同部门，包括合成气、城市煤气、工业用燃气、联合循环发电用燃气及冶金工业还原气等。如今，国内外正在把煤化学发展成以煤炭气化为基础的碳化学工业，使煤化工由能源型逐渐转向化工型。所以，煤气化制合成气 (主要成分为 CO+H2)将成为目前主要发展方向。 合成气又称化工原料气，其除了作为气体燃料使用外，另一个重要用途是作为化工合成原料，已展现出广阔的前景。由于合成气化工和碳化学技术的开发和发展，煤气化制取合成气，进而直接合成各种化工产品的工艺已成为现代煤化工的基础。 当前国内外进行合成研究的重点包含以下三个方面： （1） 醇类：甲醇、乙醇、低碳混合醇、乙二醇； （2） 烃类：烷烃 (CH4)、烯烃、芳烃 (汽油、柴油)； （3） 酸类：醋酸。 近来研究表明，大多数化工原料 (烷烃，烯烃，芳烃等)均可以...
