申克配料秤仪表使用说明书

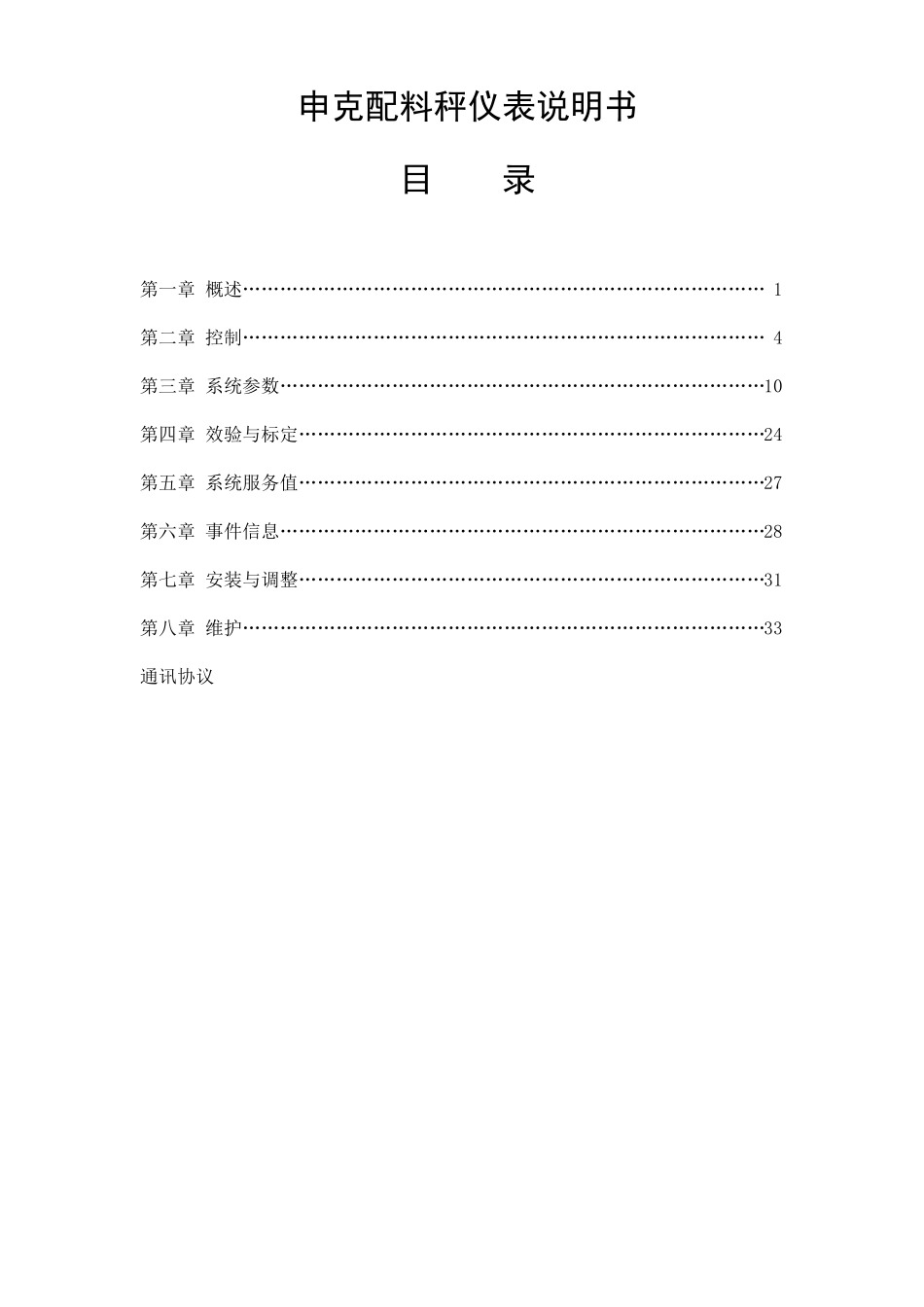

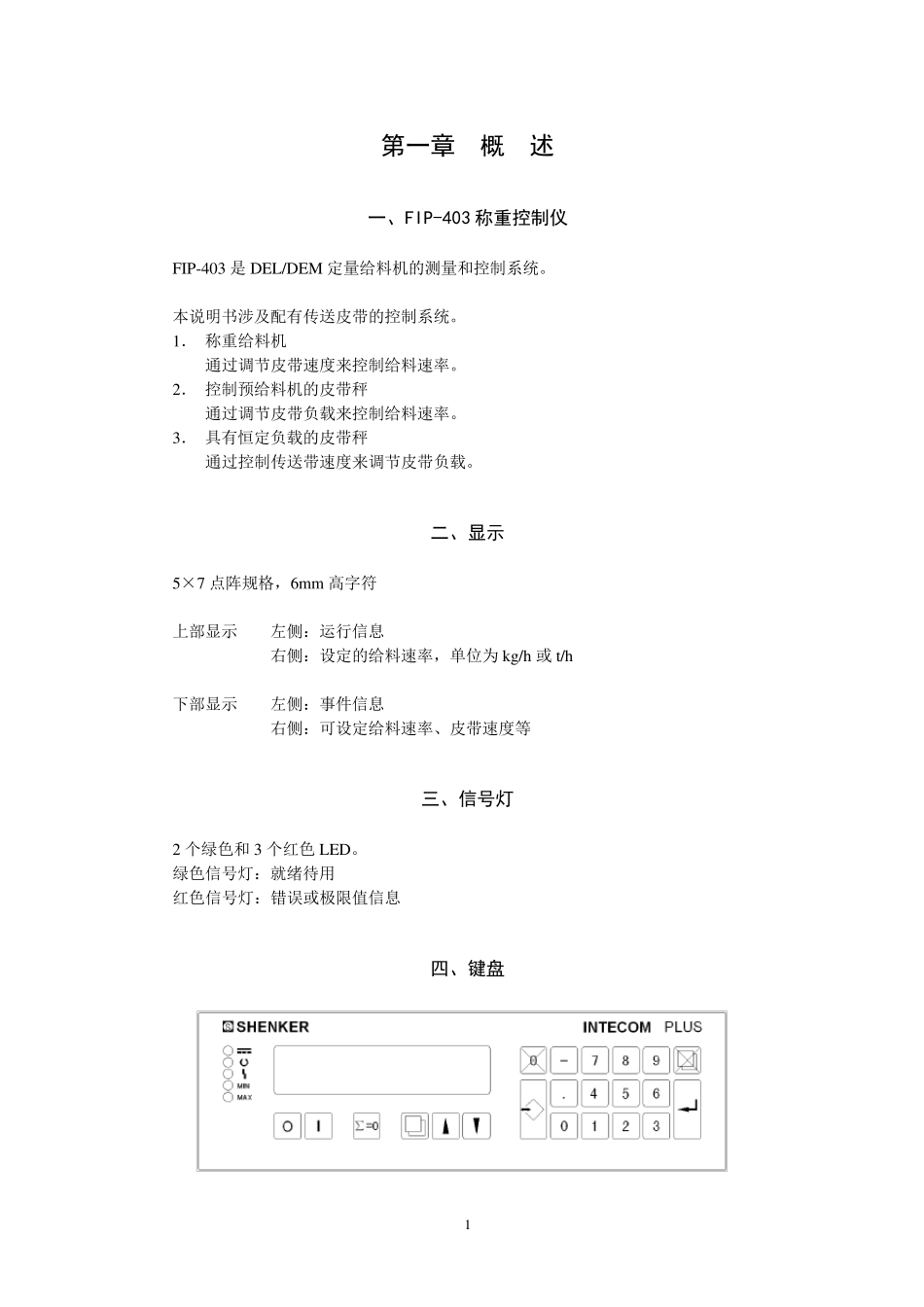

申克配料秤仪表说明书 目 录 第一章 概述………………………………………………………………………… 1 第二章 控制………………………………………………………………………… 4 第三章 系统参数……………………………………………………………………10 第四章 效验与标定…………………………………………………………………24 第五章 系统服务值…………………………………………………………………27 第六章 事件信息……………………………………………………………………28 第七章 安装与调整…………………………………………………………………31 第八章 维护…………………………………………………………………………33 通讯协议 1 第一章 概 述 一、FIP-403 称重控制仪 FIP-403 是DEL/DEM 定量给料机的测量和控制系统。 本说明书涉及配有传送皮带的控制系统。 1． 称重给料机 通过调节皮带速度来控制给料速率。 2． 控制预给料机的皮带秤 通过调节皮带负载来控制给料速率。 3． 具有恒定负载的皮带秤 通过控制传送带速度来调节皮带负载。 二、显示 5×7 点阵规格，6mm 高字符 上部显示 左侧：运行信息 右侧：设定的给料速率，单位为 kg/h 或 t/h 下部显示 左侧：事件信息 右侧：可设定给料速率、皮带速度等 三、信号灯 2 个绿色和3 个红色 LED。 绿色信号灯：就绪待用 红色信号灯：错误或极限值信息 四、键盘 2 微动开关 启动或停止。 预选下部显示；功能选择。 复位计数器。 FUNC 调用功能菜单和事件信息正文。 DEL 确认事件信息；删除输入。 ESC 中止功能。 ENT 启动功能；确认输入。 DAT 准备输入，如输入设定值。 输入参数。 输入符号和小数点。 五、符号定义 I = 给料速率 单位：kg/h 或t/h 在单位时间里从皮带上卸下的物料数量。 P = 给料速率设定值 单位：kg/h 或t/h Z = 给料速率 单位：kg 或t 给料数量=给料速率×给料时间。 3 V = 传送皮带速度 单位：m/s Q = 皮带负载 单位：kg/m 每米传送皮带上的物料重量。 重量测定：受控方式 体积测定：非受控方式 六、测量原理 连续测量传送带负载Q 和传送带速度V，并将二者相乘，乘积便是给料速率，进而可计算出给料数量。 I=Q·V ·3600 I kg/h Q kg/m V m/s 4 第二章 控 制 一、上电 上电出现故障期间 ·计数器读数 ·计数器脉冲无输出 ·预选...
