电信传输机房现场标识规范

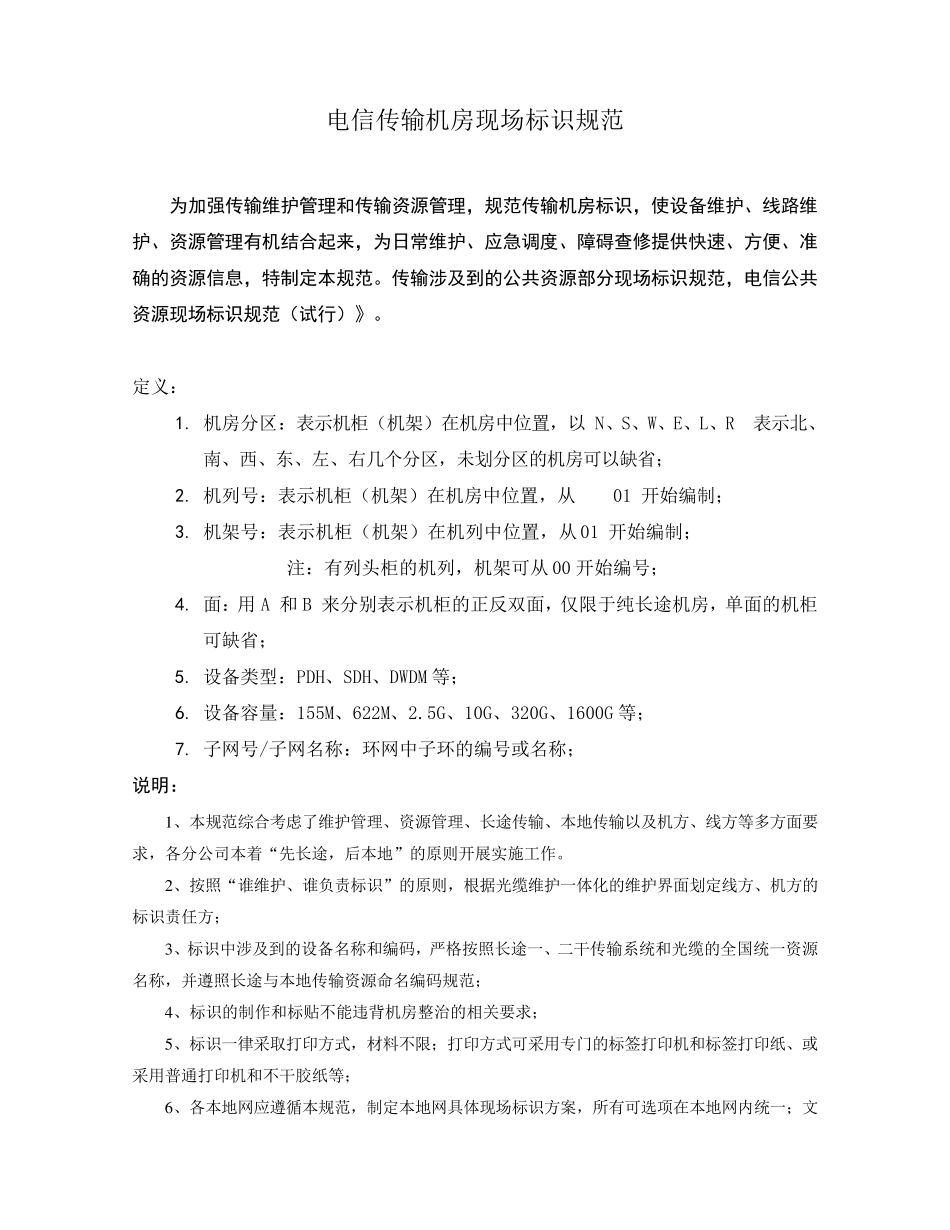

电信传输机房现场标识规范_第1页
1/11

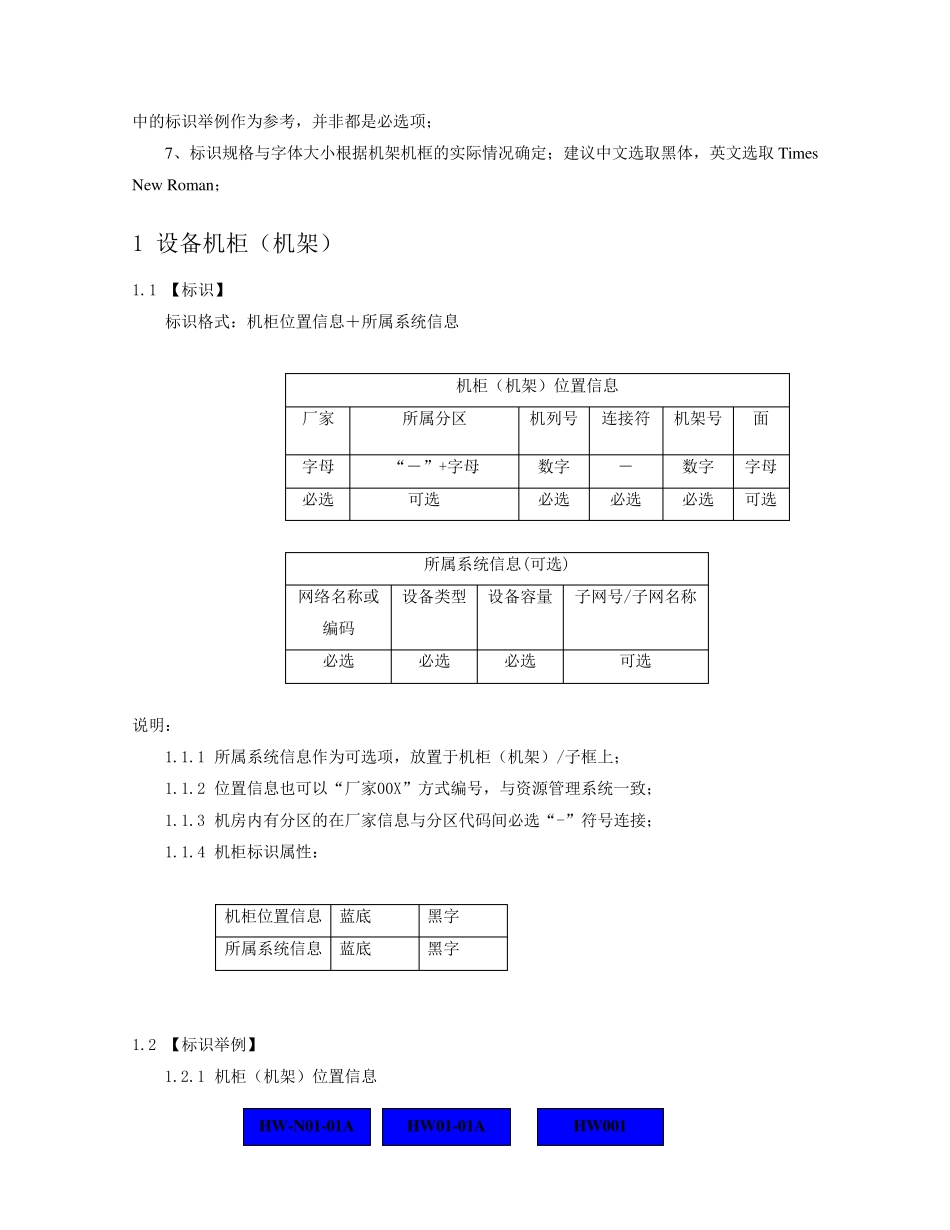

电信传输机房现场标识规范_第2页
2/11

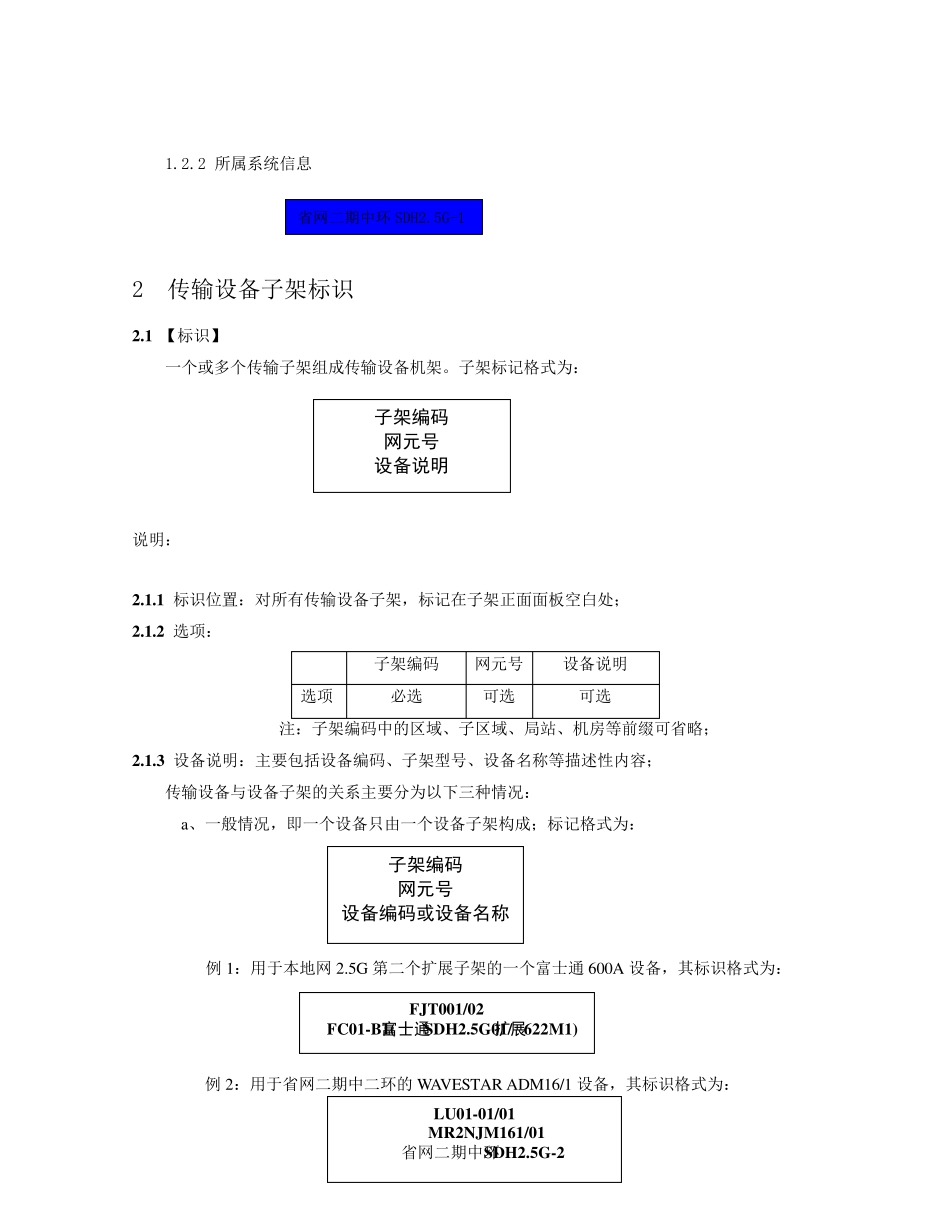

电信传输机房现场标识规范_第3页
3/11
电信传输机房现场标识规范 为加强传输维护管理和传输资源管理,规范传输机房标识,使设备维护、线路维护、资源管理有机结合起来,为日常维护、应急调度、障碍查修提供快速、方便、准确的资源信息,特制定本规范。传输涉及到的公共资源部分现场标识规范,电信公共资源现场标识规范(试行)》。 定义: 1. 机房分区:表示机柜(机架)在机房中位置,以 N、S、W、E、L、R 表示北、南、西、东、左、右几个分区,未划分区的机房可以缺省; 2. 机列号:表示机柜(机架)在机房中位置,从 01 开始编制; 3. 机架号:表示机柜(机架)在机列中位置,从01 开始编制; 注:有列头柜的机列,机架可从00 开始编号; 4. 面:用A 和B 来分别表示机柜的正反双面,仅限于纯长途机房,单面的机柜可缺省; 5. 设备类型:PDH、SDH、DWDM 等; 6. 设备容量:155M、622M、2.5G、10G、320G、1600G 等; 7. 子网号/子网名称:环网中子环的编号或名称; 说明: 1 、本规范综合考虑了维护管理、资源管理、长途传输、本地传输以及机方、线方等多方面要求,各分公司本着“先长途,后本地”的原则开展实施工作。 2 、按照“谁维护、谁负责标识”的原则,根据光缆维护一体化的维护界面划定线方、机方的标识责任方; 3 、标识中涉及到的设备名称和编码,严格按照长途一、二干传输系统和光缆的全国统一资源名称,并遵照长途与本地传输资源命名编码规范; 4 、标识的制作和标贴不能违背机房整治的相关要求; 5 、标识一律采取打印 方式 ,材 料 不限;打印 方式 可采用专 门 的标签 打印 机和标签 打印 纸 、或采用普 通 打印 机和不干胶 纸 等; 6 、各本地网应 遵循 本规范,制定本地网具 体现场标识方案 ,所 有可选 项 在本地网内 统一;文中的标识举例作为参考,并非都是必选项; 7、标识规格与字体大小根据机架机框的实际情况确定;建议中文选取黑体,英文选取Times New Roman; 1 设备机柜(机架) 1.1 【标识】 标识格式:机柜位置信息+所属系统信息 机柜(机架)位置信息 厂家 所属分区 机列号 连接符 机架号 面 字母 “-”+字母 数字 - 数字 字母 必选 可选 必选 必选 必选 可选 所属系统信息(可选) 网络名称或编码 设备类型 设备容量 子网号/子网名称 必选 必选 必选 可选 说明: 1.1.1 所属系统信息作为可选项,放置于机柜(机架)/子框上; 1.1.2 位...
