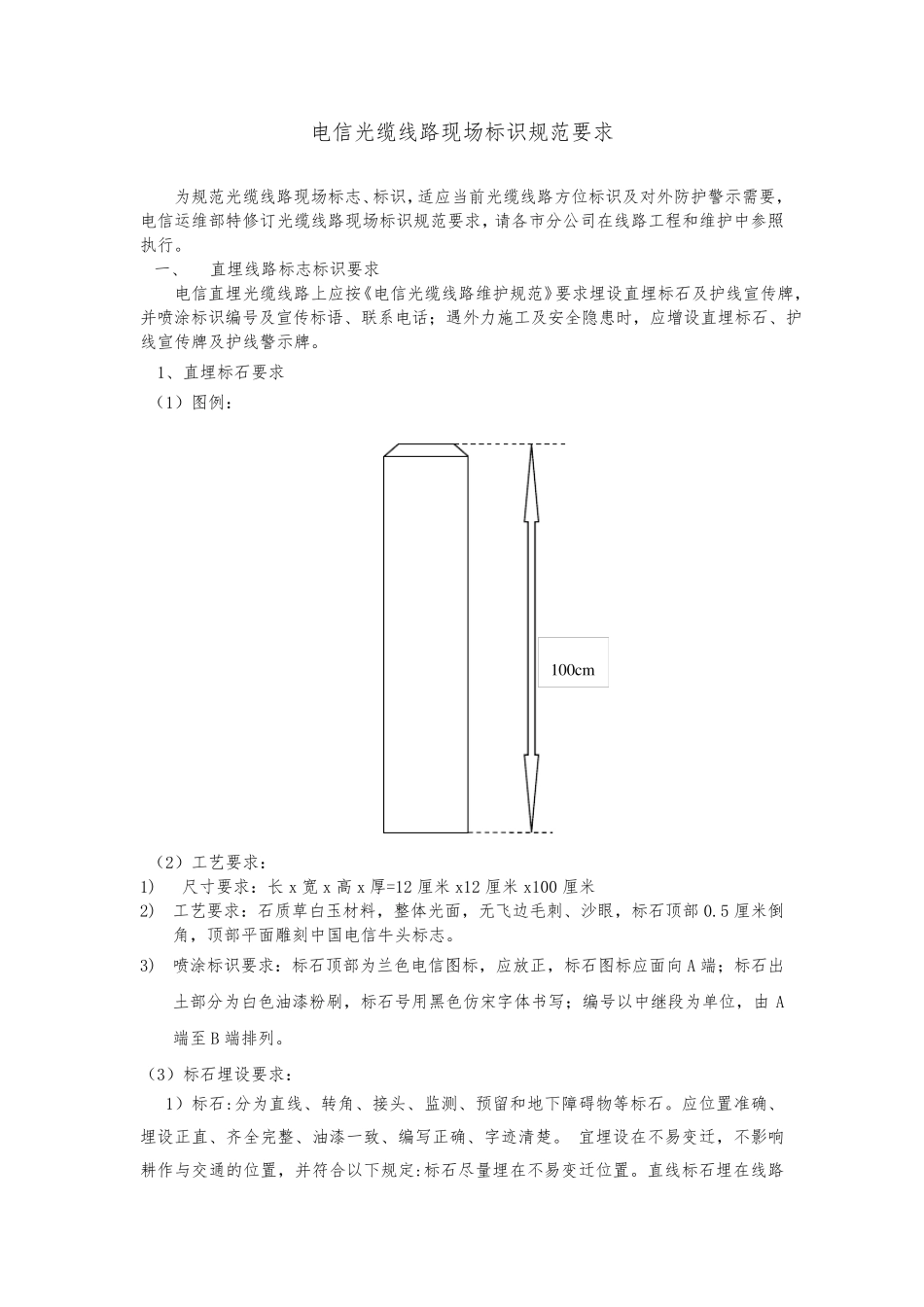

电信光缆线路现场标识规范要求 为规范光缆线路现场标志、标识,适应当前光缆线路方位标识及对外防护警示需要,电信运维部特修订光缆线路现场标识规范要求,请各市分公司在线路工程和维护中参照执行。 一、 直埋线路标志标识要求 电信直埋光缆线路上应按《电信光缆线路维护规范》要求埋设直埋标石及护线宣传牌,并喷涂标识编号及宣传标语、联系电话;遇外力施工及安全隐患时,应增设直埋标石、护线宣传牌及护线警示牌。 1、直埋标石要求 (1)图例: (2)工艺要求: 1) 尺寸要求:长 x 宽 x 高 x 厚=12 厘米 x12 厘米 x100 厘米 2) 工艺要求:石质草白玉材料,整体光面,无飞边毛刺、沙眼,标石顶部 0.5 厘米倒角,顶部平面雕刻中国电信牛头标志。 3) 喷涂标识要求:标石顶部为兰色电信图标,应放正,标石图标应面向A 端;标石出土部分为白色油漆粉刷,标石号用黑色仿宋字体书写;编号以中继段为单位,由A端至B 端排列。 (3)标石埋设要求: 1)标石:分为直线、转角、接头、监测、预留和地下障碍 物 等 标石。应位置 准 确 、埋设正直、齐 全完 整、油漆一致 、编写正确 、字迹 清 楚 。 宜 埋设在不 易 变 迁 ,不 影 响耕 作 与 交 通 的 位置 ,并符 合 以下规定 :标石尽 量 埋在不 易 变 迁 位置 。直线标石埋在线路100cm 的正上方,面向传输方向,当线路沿公路敷设且其间距离较近时,可面向公路;转角标石埋在线路转角的交点上,面向内角,背面(相当编号处)标明光缆距标石的距离,单位为米,取两位小数,只标数字。“<”符号的顶点对着光缆线路的A 端;预留标石埋设在预留处的直线线路上(预留的最远点到直线线路的垂直交叉点),面向预留。背面(相当编号处)标明标石距预留最远点的距离,单位为米,取两位小数,只标数字;接头处的标石埋在直线线路上,面向接头;监测金属护套对地绝缘电阻的接头处采用监测标石;预留标石埋在预留处的直线线路上,面向预留;地下障碍物标石面向始端。 2)标石的编号以一个中继段为独立编号单位,编号顺序自 A 端至 B 端,或按设计文件/竣工资料规定;直线标石设置距离间距最大不超过 70 米,空闲地段,百姓挖沙、取土频繁地段,有外力施工迹象地段,城乡结合部位及其他安全隐患特殊地段,应差异化标准要求适当加密,标石编号规则如 表 1 所 示 。 表 1 标石编号规则 序号 名 称 图 例 序号 名 称 图 例 1 ...
