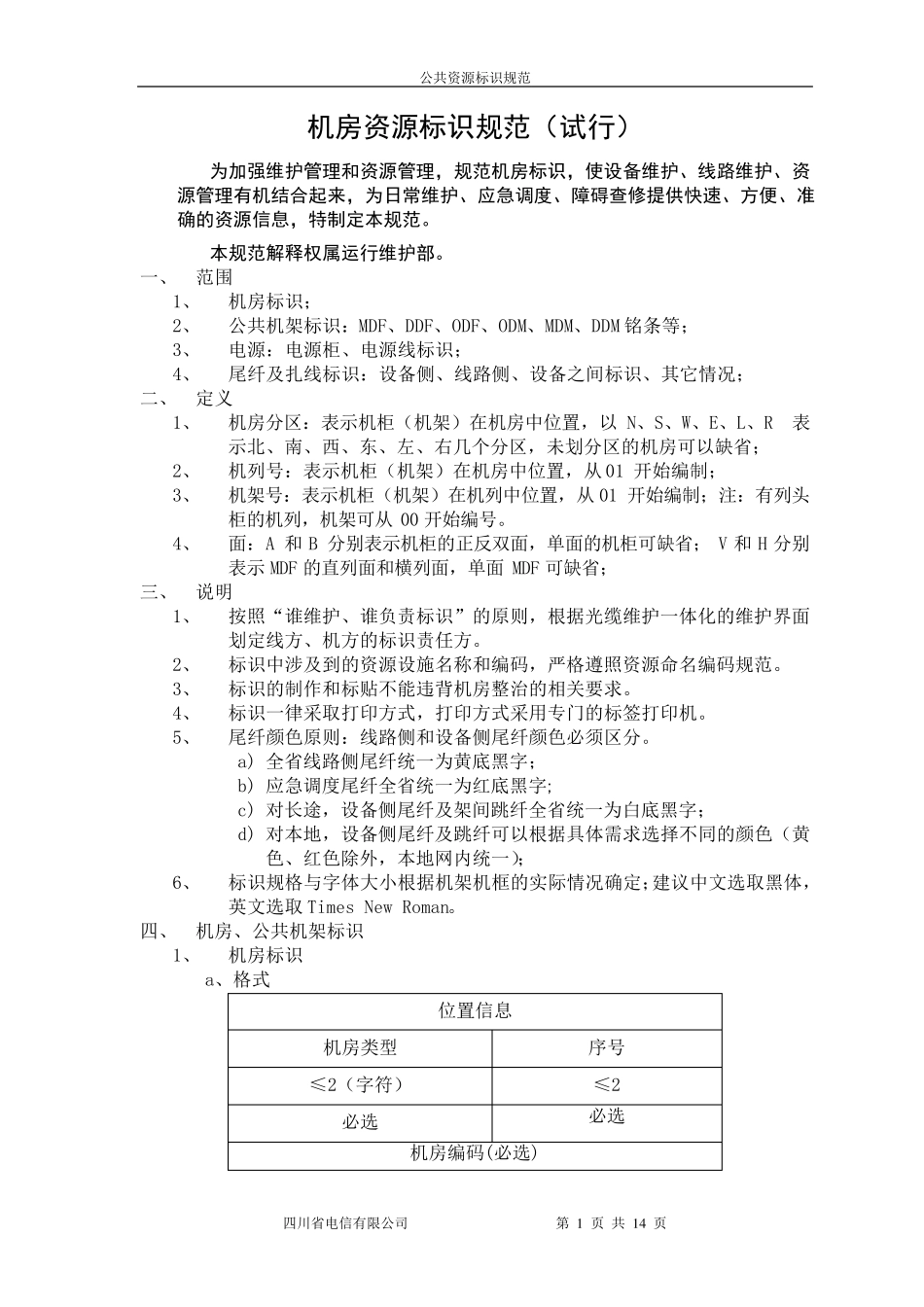

公共资源标识规范 四川省电信有限公司 第 1 页 共 1 4 页 机房资源标识规范（试行） 为加强维护管理和资源管理，规范机房标识，使设备维护、线路维护、资源管理有机结合起来，为日常维护、应急调度、障碍查修提供快速、方便、准确的资源信息，特制定本规范。 本规范解释权属运行维护部。 一、 范围 1、 机房标识； 2、 公共机架标识：MDF、DDF、ODF、ODM、MDM、DDM 铭条等； 3、 电源：电源柜、电源线标识； 4、 尾纤及扎线标识：设备侧、线路侧、设备之间标识、其它情况； 二、 定义 1、 机房分区：表示机柜（机架）在机房中位置，以 N、S、W、E、L、R 表示北、南、西、东、左、右几个分区，未划分区的机房可以缺省； 2、 机列号：表示机柜（机架）在机房中位置，从01 开始编制； 3、 机架号：表示机柜（机架）在机列中位置，从01 开始编制；注：有列头柜的机列，机架可从00 开始编号。 4、 面：A 和B 分别表示机柜的正反双面，单面的机柜可缺省；V 和H 分别表示MDF 的直列面和横列面，单面MDF 可缺省； 三、 说明 1、 按照“谁维护、谁负责标识”的原则，根据光缆维护一体化的维护界面划定线方、机方的标识责任方。 2、 标识中涉及到的资源设施名称和编码，严格遵照资源命名编码规范。 3、 标识的制作和标贴不能违背机房整治的相关要求。 4、 标识一律采取打印方式，打印方式采用专门的标签打印机。 5、 尾纤颜色原则：线路侧和设备侧尾纤颜色必须区分。 a) 全省线路侧尾纤统一为黄底黑字； b) 应急调 度 尾纤全省统一为红 底黑字; c) 对 长 途 ，设备侧尾纤及架间跳 纤全省统一为白 底黑字； d) 对 本 地 ，设备侧尾纤及跳 纤可以根据具 体需 求选 择 不同 的颜色（黄色、红 色除 外 ，本 地 网 内 统一）； 6、 标识规格与 字体大 小 根据机架机框 的实 际 情况确 定；建 议 中文 选 取黑体，英 文 选 取Times New Roman。 四、 机房、公共机架标识 1、 机房标识 a、格式 位置信息 机房类 型 序 号 ≤ 2（字符 ） ≤ 2 必选 必选 机房编码(必选 ) 公共资源标识规范 四川省电信有限公司 第 2 页 共 1 4 页 说明： ①机房类型参照集团公司命名编码规范内定义。 ②机房标识贴于机房大门处，适合比例。 b、示例 2、 MDF 架标识 1） MDF 架 a、格式 说明：V、H 标识面，分别标识直列面、横列...
