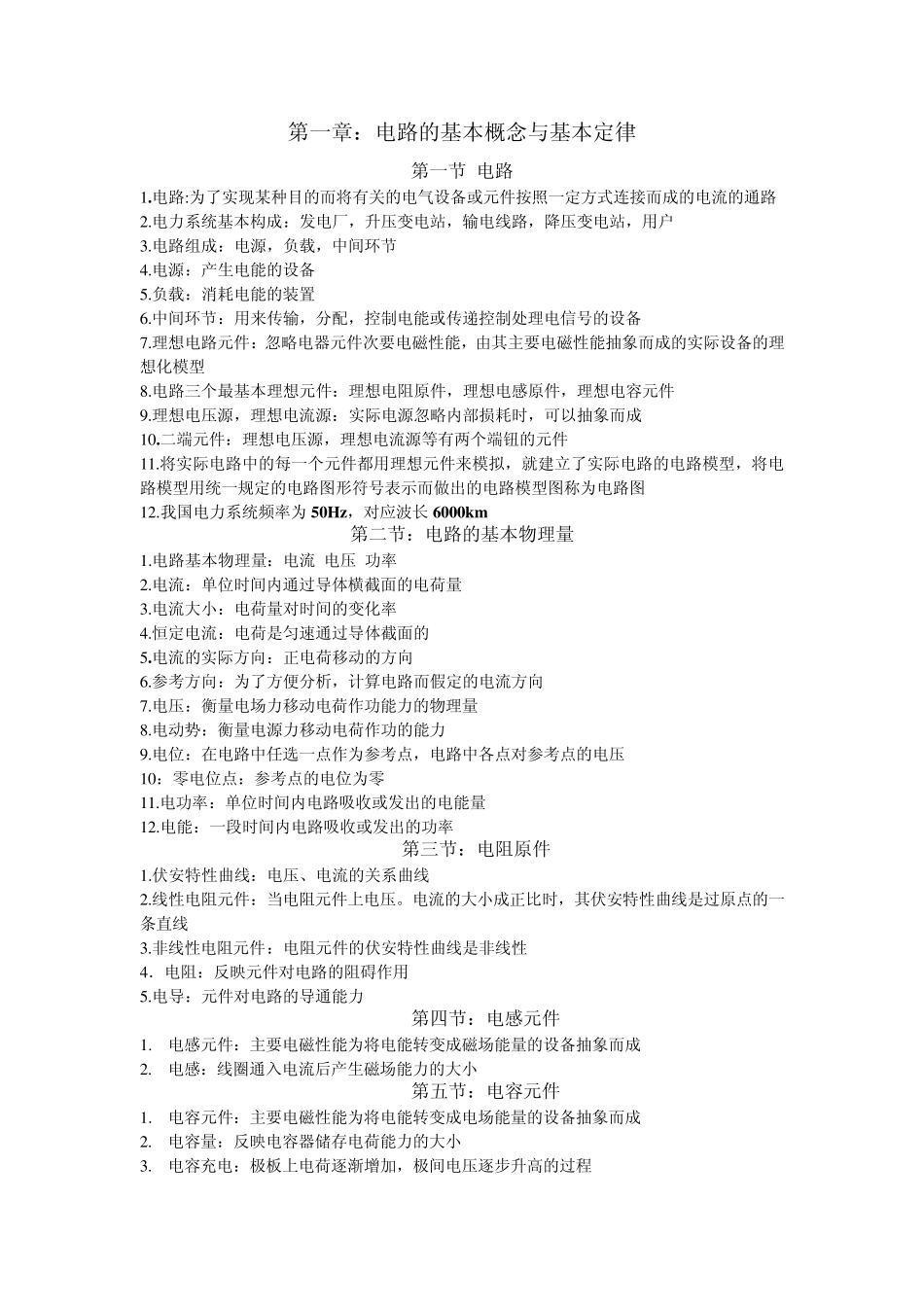

第一章：电路的基本概念与基本定律 第一节 电路 1.电路:为了实现某种目的而将有关的电气设备或元件按照一定方式连接而成的电流的通路 2.电力系统基本构成：发电厂，升压变电站，输电线路，降压变电站，用户 3.电路组成：电源，负载，中间环节 4.电源：产生电能的设备 5.负载：消耗电能的装置 6.中间环节：用来传输，分配，控制电能或传递控制处理电信号的设备 7.理想电路元件：忽略电器元件次要电磁性能，由其主要电磁性能抽象而成的实际设备的理想化模型 8.电路三个最基本理想元件：理想电阻原件，理想电感原件，理想电容元件 9.理想电压源，理想电流源：实际电源忽略内部损耗时，可以抽象而成 10.二端元件：理想电压源，理想电流源等有两个端钮的元件 11.将实际电路中的每一个元件都用理想元件来模拟，就建立了实际电路的电路模型，将电路模型用统一规定的电路图形符号表示而做出的电路模型图称为电路图 12.我国电力系统频率为 50Hz，对应波长6000km 第二节：电路的基本物理量 1.电路基本物理量：电流 电压 功率 2.电流：单位时间内通过导体横截面的电荷量 3.电流大小：电荷量对时间的变化率 4.恒定电流：电荷是匀速通过导体截面的 5.电流的实际方向：正电荷移动的方向 6.参考方向：为了方便分析，计算电路而假定的电流方向 7.电压：衡量电场力移动电荷作功能力的物理量 8.电动势：衡量电源力移动电荷作功的能力 9.电位：在电路中任选一点作为参考点，电路中各点对参考点的电压 10：零电位点：参考点的电位为零 11.电功率：单位时间内电路吸收或发出的电能量 12.电能：一段时间内电路吸收或发出的功率 第三节：电阻原件 1.伏安特性曲线：电压、电流的关系曲线 2.线性电阻元件：当电阻元件上电压。电流的大小成正比时，其伏安特性曲线是过原点的一条直线 3.非线性电阻元件：电阻元件的伏安特性曲线是非线性 4．电阻：反映元件对电路的阻碍作用 5.电导：元件对电路的导通能力 第四节：电感元件 1. 电感元件：主要电磁性能为将电能转变成磁场能量的设备抽象而成 2. 电感：线圈通入电流后产生磁场能力的大小 第五节：电容元件 1. 电容元件：主要电磁性能为将电能转变成电场能量的设备抽象而成 2. 电容量：反映电容器储存电荷能力的大小 3. 电容充电：极板上电荷逐渐增加，极间电压逐步升高的过程 4. 电容放电：极板上电荷逐渐减小，极间电压逐步降低的过程 第六节：基尔霍夫定律 1. 支路：一个...
