电力工程习题集

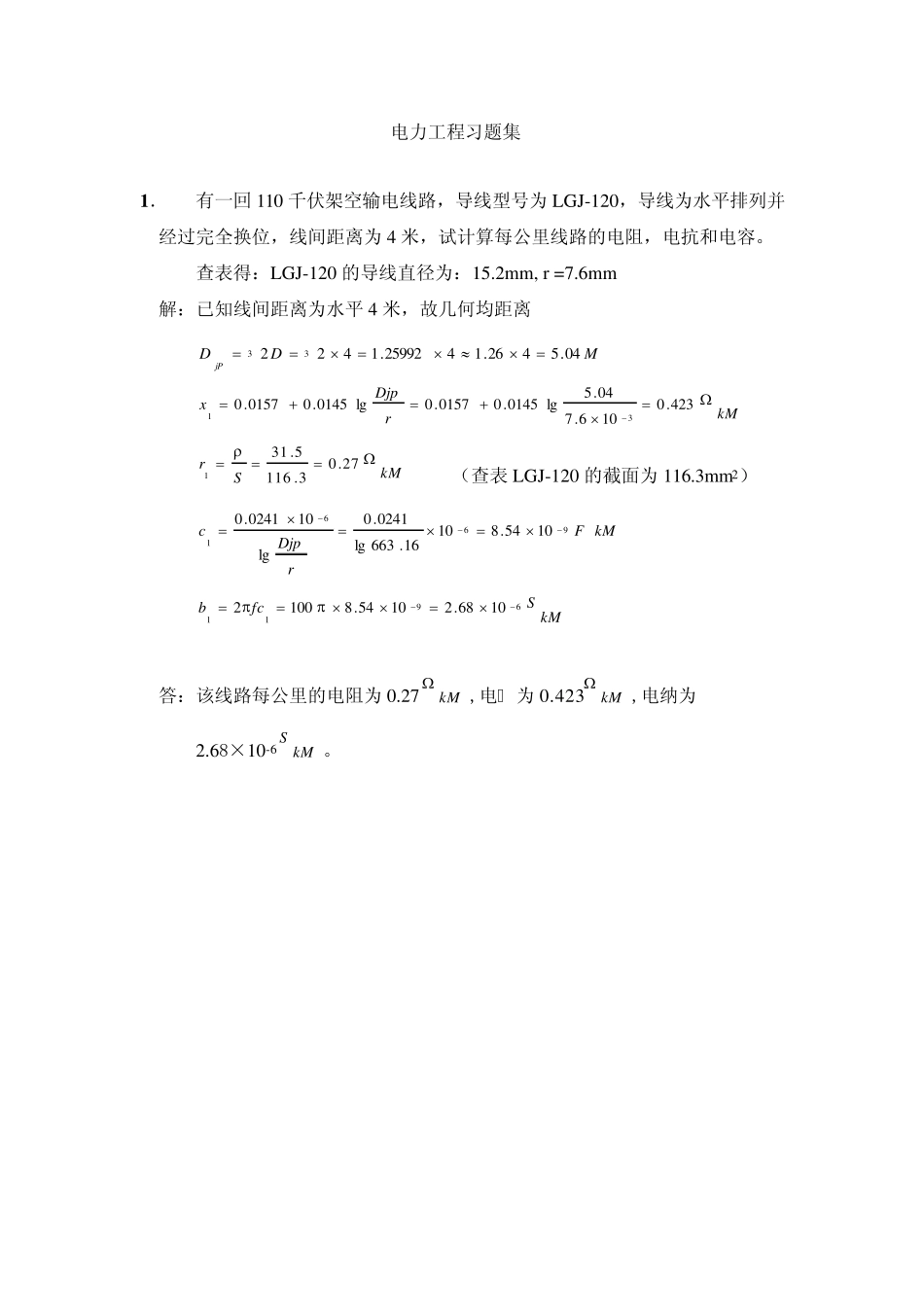

电力工程习题集_第1页
1/27

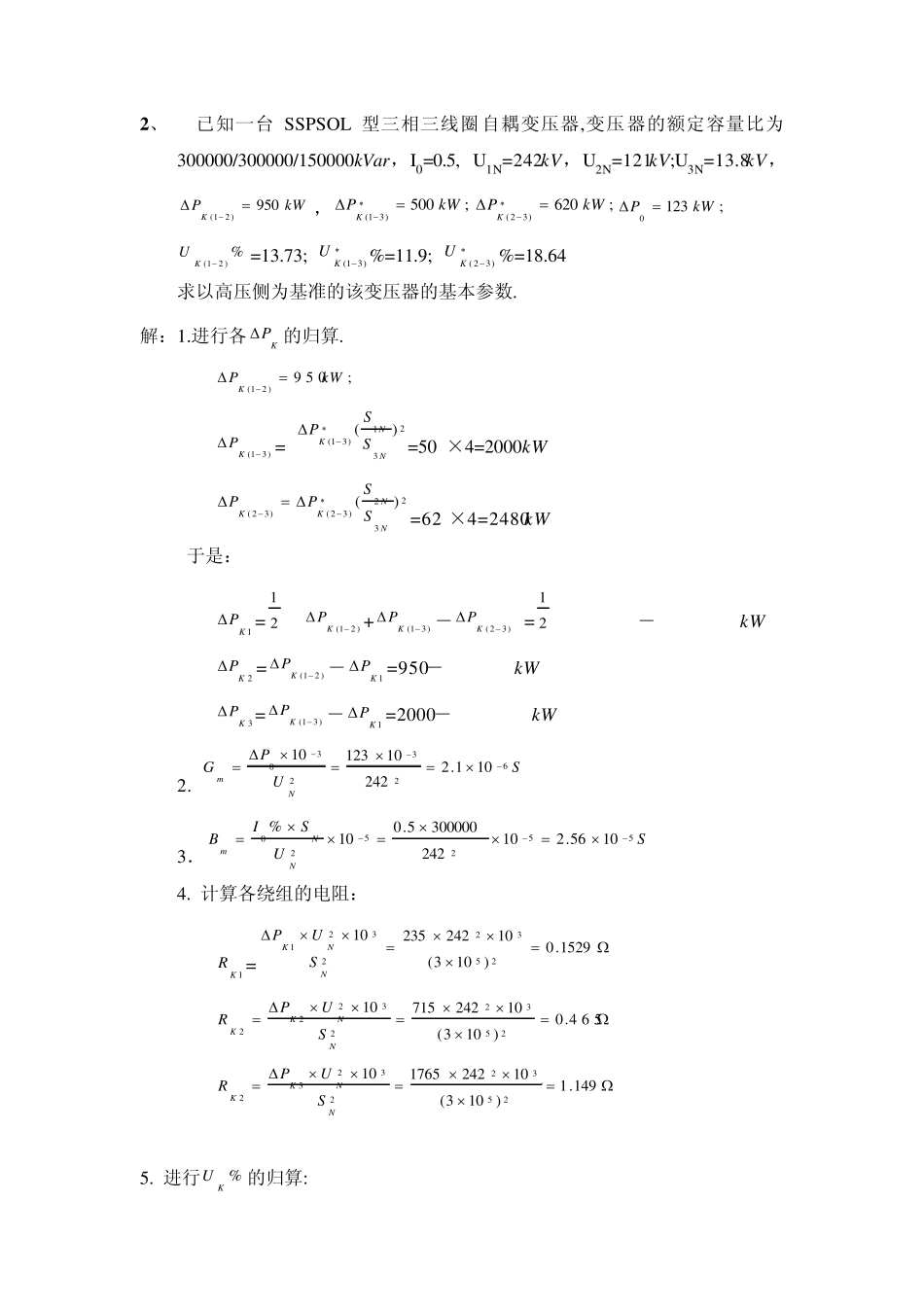

电力工程习题集_第2页
2/27

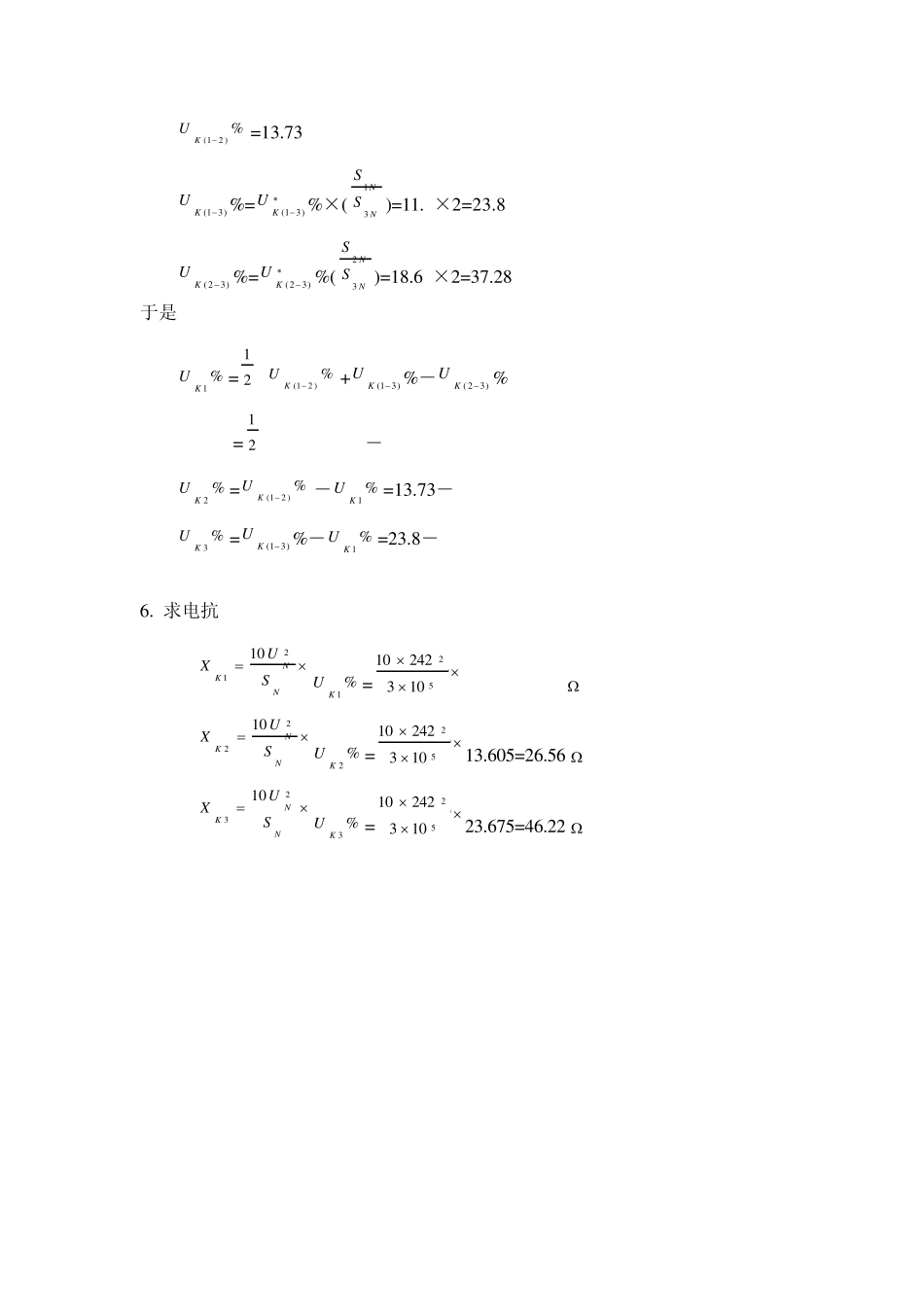

电力工程习题集_第3页
3/27
电力工程习题集 1 . 有一回110 千伏架空输电线路,导线型号为LGJ-120,导线为水平排列并经过完全换位,线间距离为4 米,试计算每公里线路的电阻,电抗和电容。 查表得:LGJ-120 的导线直径为:15.2mm, r =7.6mm 解:已知线间距离为水平4 米,故几何均距离 MDDjP04.5426.1425992.142233 kMrDjpx423.0106.704.5lg0145.00157.0lg0145.00157.031 kMSr27.03.1165.311 (查表LGJ-120 的截面为116.3mm2) kMFrDjpc96611054.81016.663lg0241.0lg100241.0 kMSfcb69111068.21054.81002 答:该线路每公里的电阻为0.27kM,电抗 为0.423kM,电纳为 2.68×10-6kMS。 2、 已知一台SSPSOL 型三相三线圈自耦变压器,变压器的额定容量比为300000/300000/150000kVar,I0=0.5, U 1N=242kV,U 2N=121kV;U 3N=13.8kV, kWPK950)21(,;500)31(kWPK;620)32(kWPK;1230kWP %)21( KU=13.73;  )31(KU%=11.9;  )32(KU%=18.64 求以高压侧为基准的该变压器的基本参数. 解:1.进行各KP的归算. ;9 5 0)21(kWPK )31( KP= 231)31()(NNKSSP =500×4=2000kW 232)32()32()(NNKKSSPP=620×4=2480kW 于是: 1KP= 21[ )21( KP+)31( KP―)32(KP]= 21[950+2000―2480]=235kW 2KP=)21( KP―1KP=950―235=715 kW 3KP=)31( KP―1KP=2000―235=1765 kW 2. SUPGNm623230101.22421012310 3.SUSIBNNm5525201056.2102423000005.010% 4. 计算各绕组的电阻: 1KR=1529.0)103(102422351025322321NNKSUP 4 6 5.0)103(1024271510253223222NNKKSUPR 149.1)103(10242176510253223232NNKKSUPR 5. 进行%KU的归算: %)21( KU=13.73 )31( KU%= )31(KU%×(NNSS31)=11.9×2=23.8 )32( KU%= )32(KU%(NNSS32)=18.64×2=37.28 于是 %1KU= 21[%)21( KU+)31( KU%―)32( KU%] = 21[13.73+23.8―37.28]=0.125 %2KU=%)21( KU―%1KU=13.73―0.125=13.605 %3KU=)31( KU%―%1KU=23.8―0.125=23.675 6. 求电抗: NNKSUX2110%1KU=52103242100.125=0.244 NNKSUX2210%2KU=521032421013...
