电力建设锅炉机组施工质量验收范围划分表VIP专享

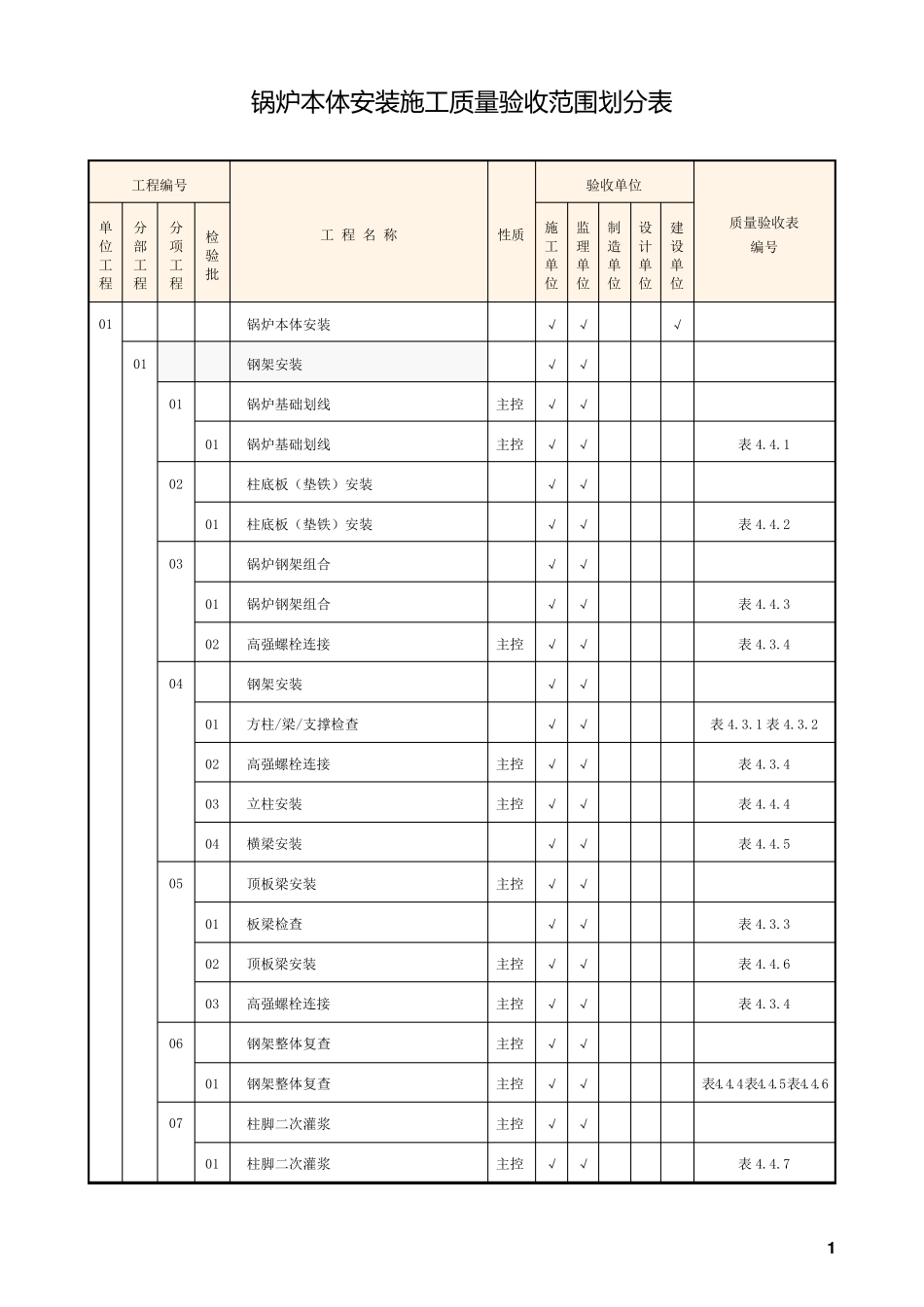

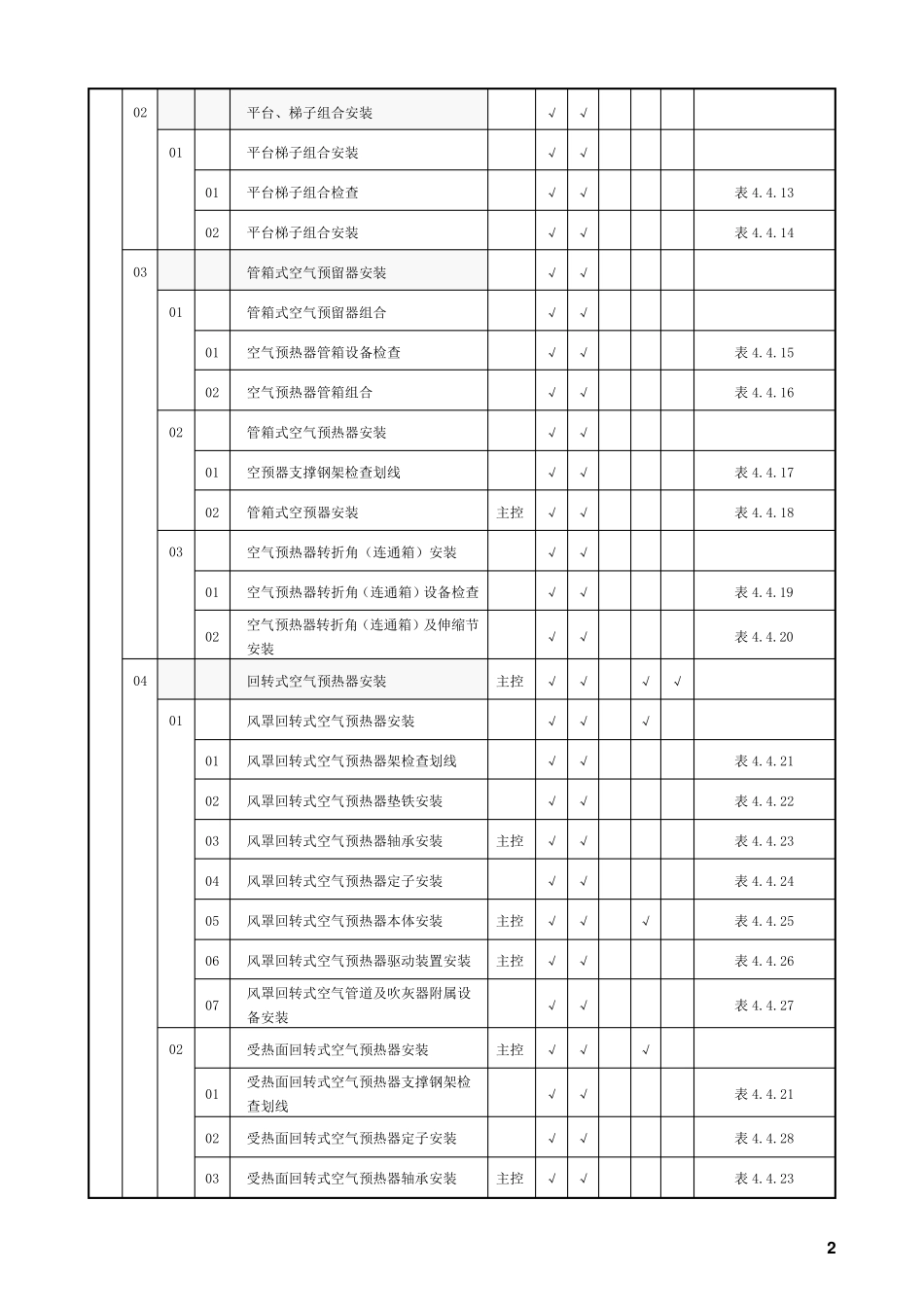

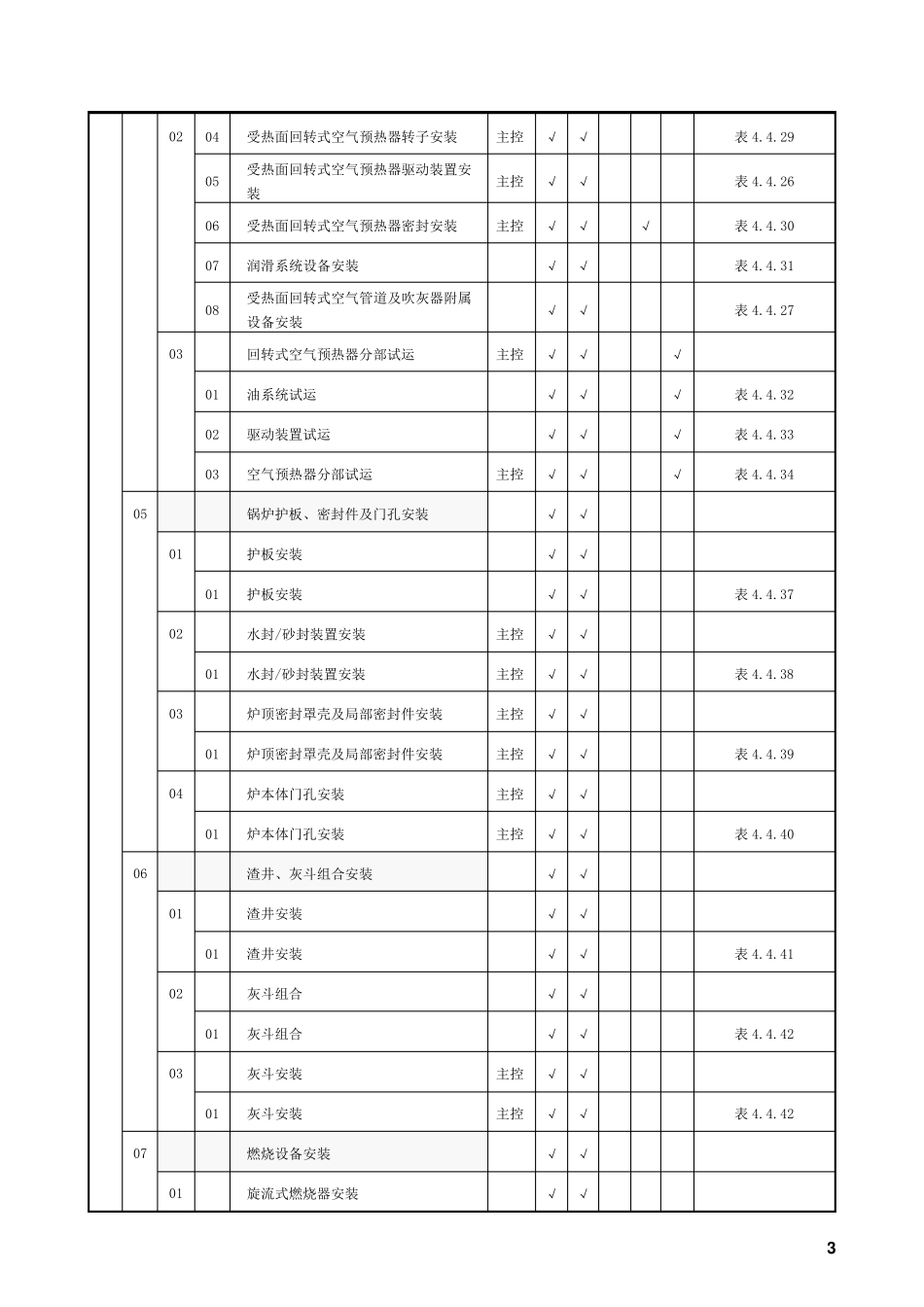

1 锅 炉 本 体安装施工质量验收范围划分表 工程编号 工 程 名 称 性质 验收单位 质量验收表 编号 单位工程 分部工程 分项工程 检验批 施工单位 监理单位 制造单位 设计单位 建设单位 01 锅炉本体安装 √ √ √ 01 钢架安装 √ √ 01 锅炉基础划线 主控 √ √ 01 锅炉基础划线 主控 √ √ 表4.4.1 02 柱底板（垫铁）安装 √ √ 01 柱底板（垫铁）安装 √ √ 表4.4.2 03 锅炉钢架组合 √ √ 01 锅炉钢架组合 √ √ 表4.4.3 02 高强螺栓连接 主控 √ √ 表4.3.4 04 钢架安装 √ √ 01 方柱/梁/支撑检查 √ √ 表4.3.1 表4.3.2 02 高强螺栓连接 主控 √ √ 表4.3.4 03 立柱安装 主控 √ √ 表4.4.4 04 横梁安装 √ √ 表4.4.5 05 顶板梁安装 主控 √ √ 01 板梁检查 √ √ 表4.3.3 02 顶板梁安装 主控 √ √ 表4.4.6 03 高强螺栓连接 主控 √ √ 表4.3.4 06 钢架整体复查 主控 √ √ 01 钢架整体复查 主控 √ √ 表4.4.4表4.4.5表4.4.6 07 柱脚二次灌浆 主控 √ √ 01 柱脚二次灌浆 主控 √ √ 表4.4.7 2 02 平台、梯子组合安装 √ √ 01 平台梯子组合安装 √ √ 01 平台梯子组合检查 √ √ 表 4.4.13 02 平台梯子组合安装 √ √ 表 4.4.14 03 管箱式空气预留器安装 √ √ 01 管箱式空气预留器组合 √ √ 01 空气预热器管箱设备检查 √ √ 表 4.4.15 02 空气预热器管箱组合 √ √ 表 4.4.16 02 管箱式空气预热器安装 √ √ 01 空预器支撑钢架检查划线 √ √ 表 4.4.17 02 管箱式空预器安装 主控 √ √ 表 4.4.18 03 空气预热器转折角（连通箱）安装 √ √ 01 空气预热器转折角（连通箱）设备检查 √ √ 表 4.4.19 02 空气预热器转折角（连通箱）及伸缩节安装 √ √ 表 4.4.20 04 回转式空气预热器安装 主控 √ √ √ √ 01 风罩回转式空气预热器安装 √ √ √ 01 风罩回转式空气预热器架检查划线 √ √ 表 4.4.21 02 风罩回转式空气预热器垫铁安装 √ √ 表 4.4.22 03 风罩回转式空气预热器轴承安装 主控 √ √ 表 4.4.23 04 风罩回转式空气预热器定子安装 √ √ 表 4.4.24 05 风罩回转式空气预热器本体安装 主控 √ √ √ 表 4.4.25 06 风罩回转式空气预热器驱动装置安装 ...
