电力拖动教案7

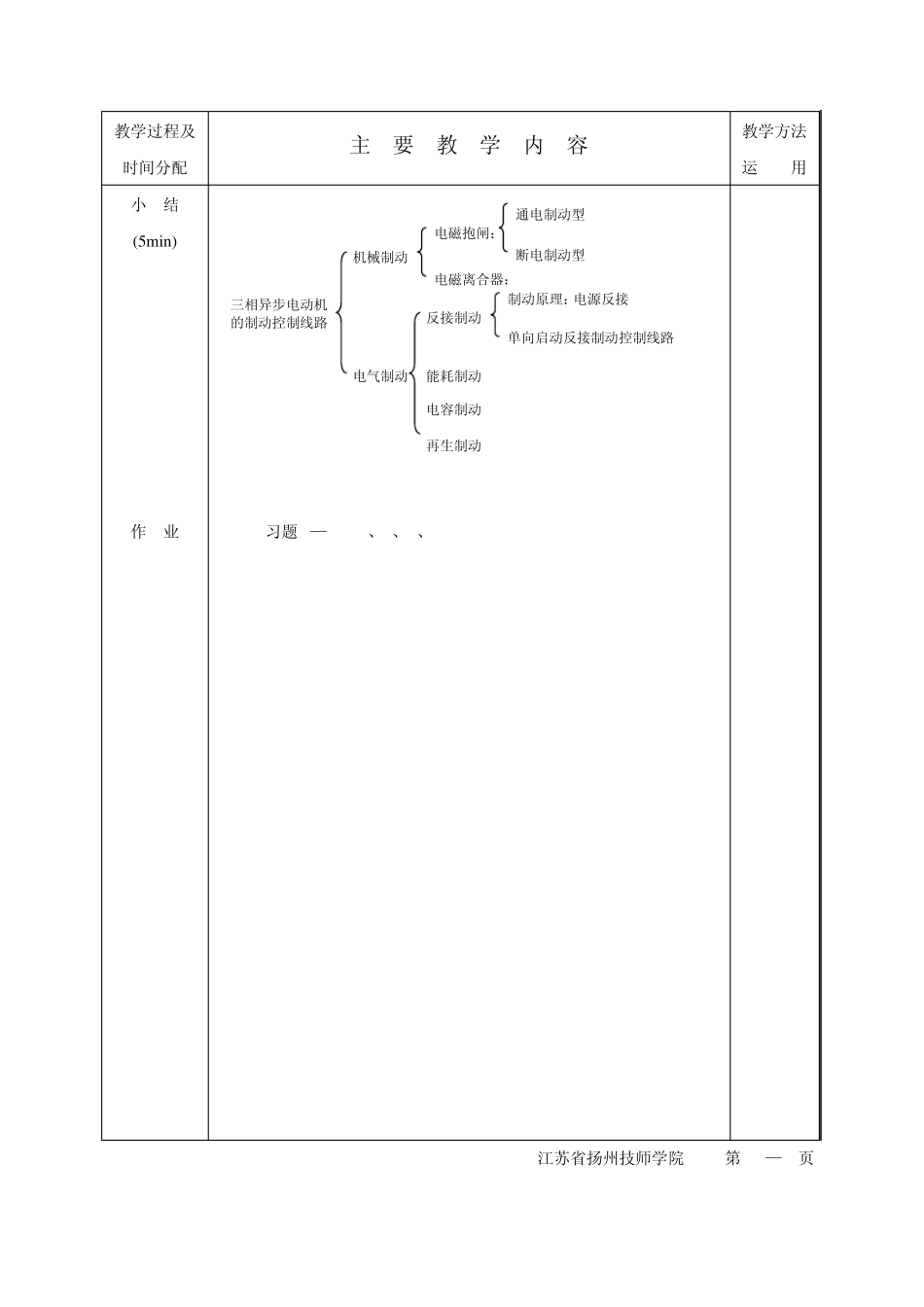

教学过程及时间分配 主 要 教 学 内 容 教学方法 运 用 在电源电压380V时， 若要使反接制动电流等于电动机直接启动电流的一半，即stFJII21，则三相电路每相应串入的电阻可取为：stIR2 2 05.1； 若要使反接制动电流等于电动机直接启动电流，即stFJII，则三相电路每相应串入的电阻可取为：stIR2 2 03.1； 优点：制动力强、制动迅速； 缺点：制动准确性差、制动过程中冲击强烈、易损坏传动零件、制动能量消耗大、不宜经常制动； 适用于制动要求迅速、系统惯性较大、不经常启动与制动的场合，如铣床、镗床、中型车床等主轴的制动控制。 江苏省扬州技师学院 第 18—5 页 单向启动 反接制动 按下 SB1 KM1线 圈得电 KM1(3～4)闭合 KM1主触点闭合 KM1(7～8)断开 电机M启动运转 n KS(6～7)闭合 为制动做好准备 KS(6～7)断开 电机M暂失电 KM1(7～8)闭合 按下 SB2 KM1线 圈失电 KM1(3～4)断开 KM1主触点断开 SB2(2～3)先断开 SB2(2～6)后闭合 n KM2主触点闭合 KM2线圈得电 KM2(4～5)断开 电机M接入电阻R反接制动 KM2(2～6)闭合 电机M脱离电源，反接制动结束 KM2主触点断开 KM2线圈失电 KM2(4～5)闭合 KM2(2～6)断开 教学过程及时间分配 主 要 教 学 内 容 教学方法 运 用 小 结 (5min) 作 业 P192 习题2—6 1、3、5、6 江苏省扬州技师学院 第 18—6 页 机械制动 电容制动 反接制动 能耗制动 三相异步电动机 的制动控制线路 电磁抱闸： 电磁离合器： 通电制动型 断电制动型 电气制动 再生制动 制动原理：电源反接 单向启动反接制动控制线路 江苏省扬州技师学院教案首页 授课日期 班 级 0 9 高机电(3 ) 课题： 课题六 三相异步电动机的制动控制线路（二） 教学目的、要求：能理解能耗制动、电容制动、再生制动的制动原理；熟悉、会分析其控制线路的工作原理。 教学重点、难点：能耗制动、电容制动、再生制动的制动原理； 授课方法：讲授法、演示法 教学参考及教具（含电教设备）： 授课执行情况及分析：完成此次教学任务 教学过程及时间分配 主 要 教 学 内 容 教学方法 运 用 引入(10min) 新 授 (35min) 1：什么叫机械制动？机械制动有哪两种控制形式？ 2：简述电磁抱闸制动的工作原理？ 3：什么叫电气制动？什么叫反接制动？ 4：反接制动时为什么要串接电阻？ 5：反接制动时需注意什么问题？ 课...
