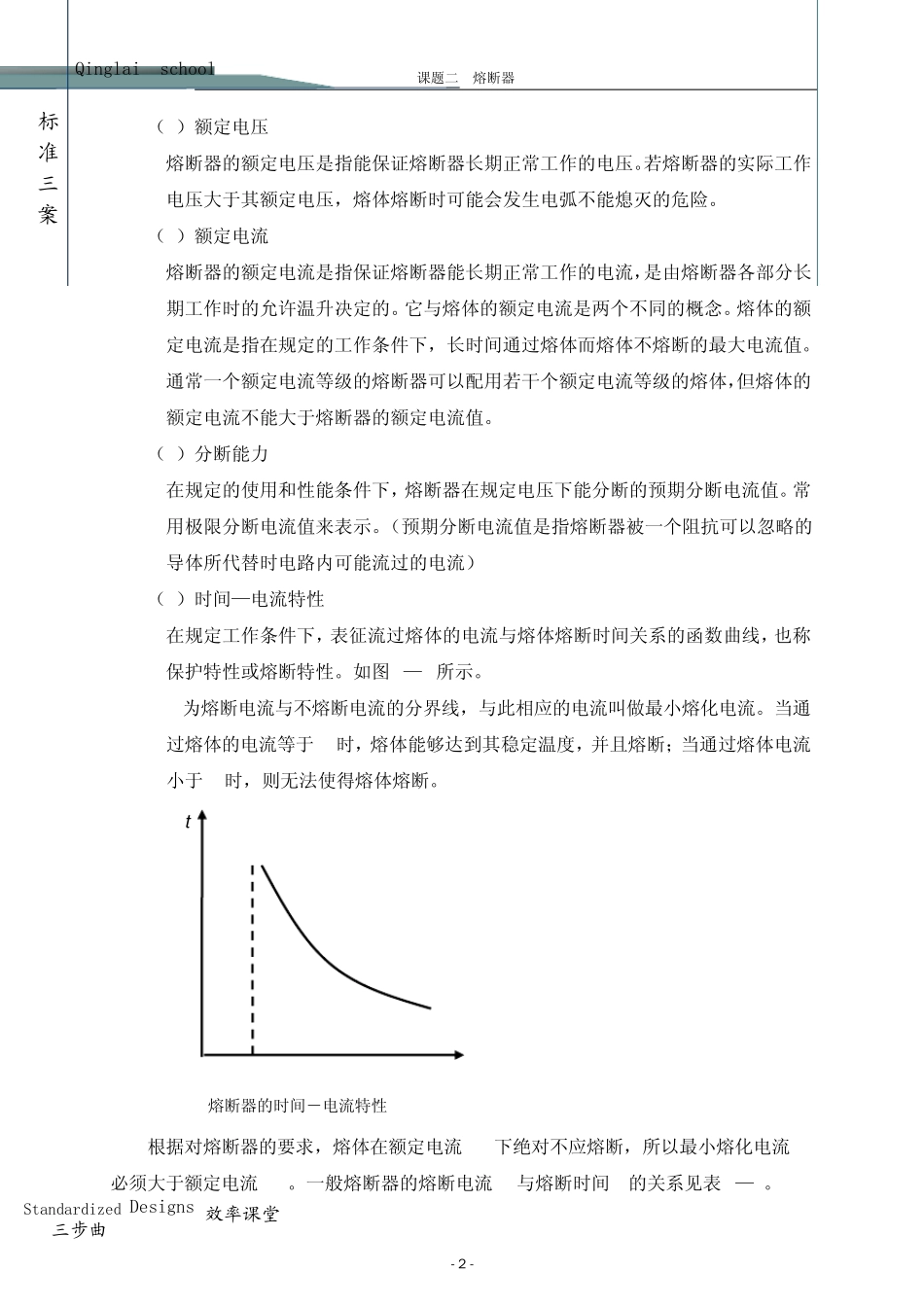

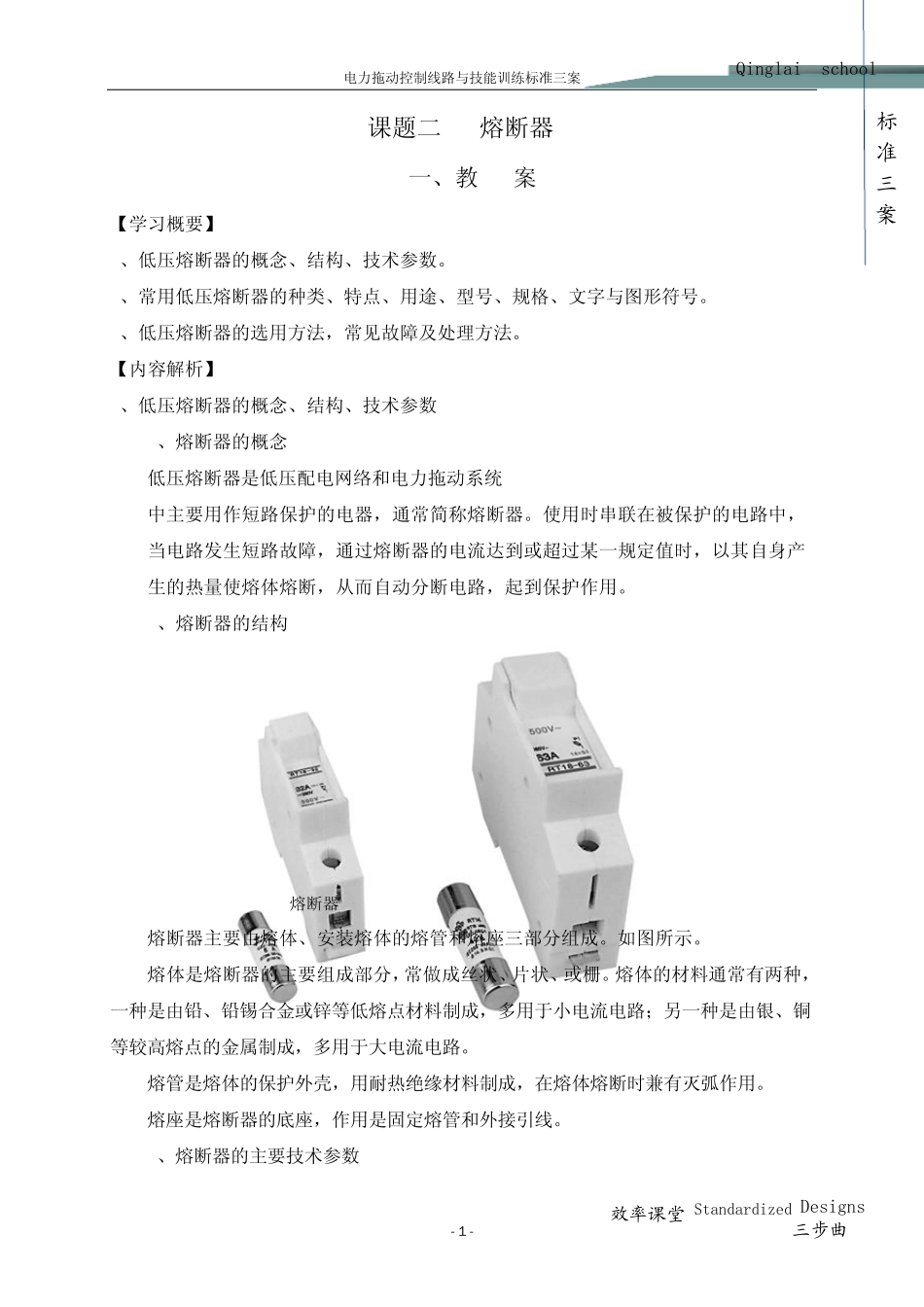

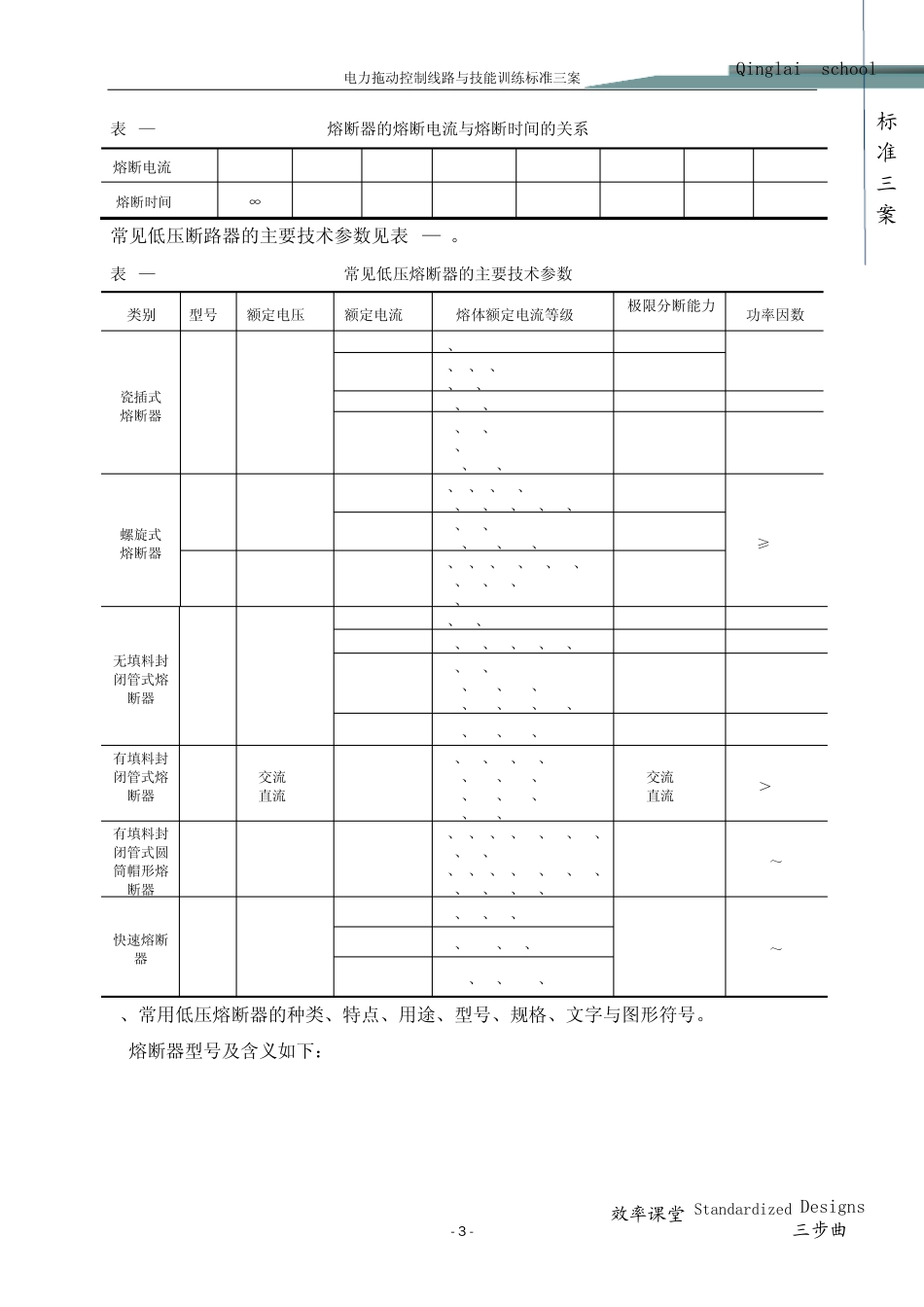

电力拖动控制线路与技能训练标准三案 - 1 - 效率课堂 标准三案 Qinglai school 三步曲 Standardized Designs 课题二 熔断器 一、教 案 【学习概要】 1、低压熔断器的概念、结构、技术参数。 2、常用低压熔断器的种类、特点、用途、型号、规格、文字与图形符号。 3、低压熔断器的选用方法，常见故障及处理方法。 【内容解析】 1、低压熔断器的概念、结构、技术参数 1.1、熔断器的概念 低压熔断器是低压配电网络和电力拖动系统 中主要用作短路保护的电器，通常简称熔断器。使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流达到或超过某一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。 1.2、熔断器的结构 熔断器 熔断器主要由熔体、安装熔体的熔管和熔座三部分组成。如图所示。 熔体是熔断器的主要组成部分，常做成丝状、片状、或栅。熔体的材料通常有两种，一种是由铅、铅锡合金或锌等低熔点材料制成，多用于小电流电路；另一种是由银、铜等较高熔点的金属制成，多用于大电流电路。 熔管是熔体的保护外壳，用耐热绝缘材料制成，在熔体熔断时兼有灭弧作用。 熔座是熔断器的底座，作用是固定熔管和外接引线。 1.3、熔断器的主要技术参数 课题二 熔断器 - 2 - 标准三案 Qinglai school Standardized Designs 效率课堂 三步曲 （1）额定电压 熔断器的额定电压是指能保证熔断器长期正常工作的电压。若熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。 （2）额定电流 熔断器的额定电流是指保证熔断器能长期正常工作的电流，是由熔断器各部分长期工作时的允许温升决定的。它与熔体的额定电流是两个不同的概念。熔体的额定电流是指在规定的工作条件下，长时间通过熔体而熔体不熔断的最大电流值。通常一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流值。 （3）分断能力 在规定的使用和性能条件下，熔断器在规定电压下能分断的预期分断电流值。常用极限分断电流值来表示。（预期分断电流值是指熔断器被一个阻抗可以忽略的导体所代替时电路内可能流过的电流） （4）时间—电流特性 在规定工作条件下，表征流过熔体的电流与熔体熔断时间关系的函数曲线，也称保护特性或熔断特性。如图 2—2所示。 IR为熔断电流与不熔断电流的分界线，与此相应的电流叫做最小熔化电流。...
