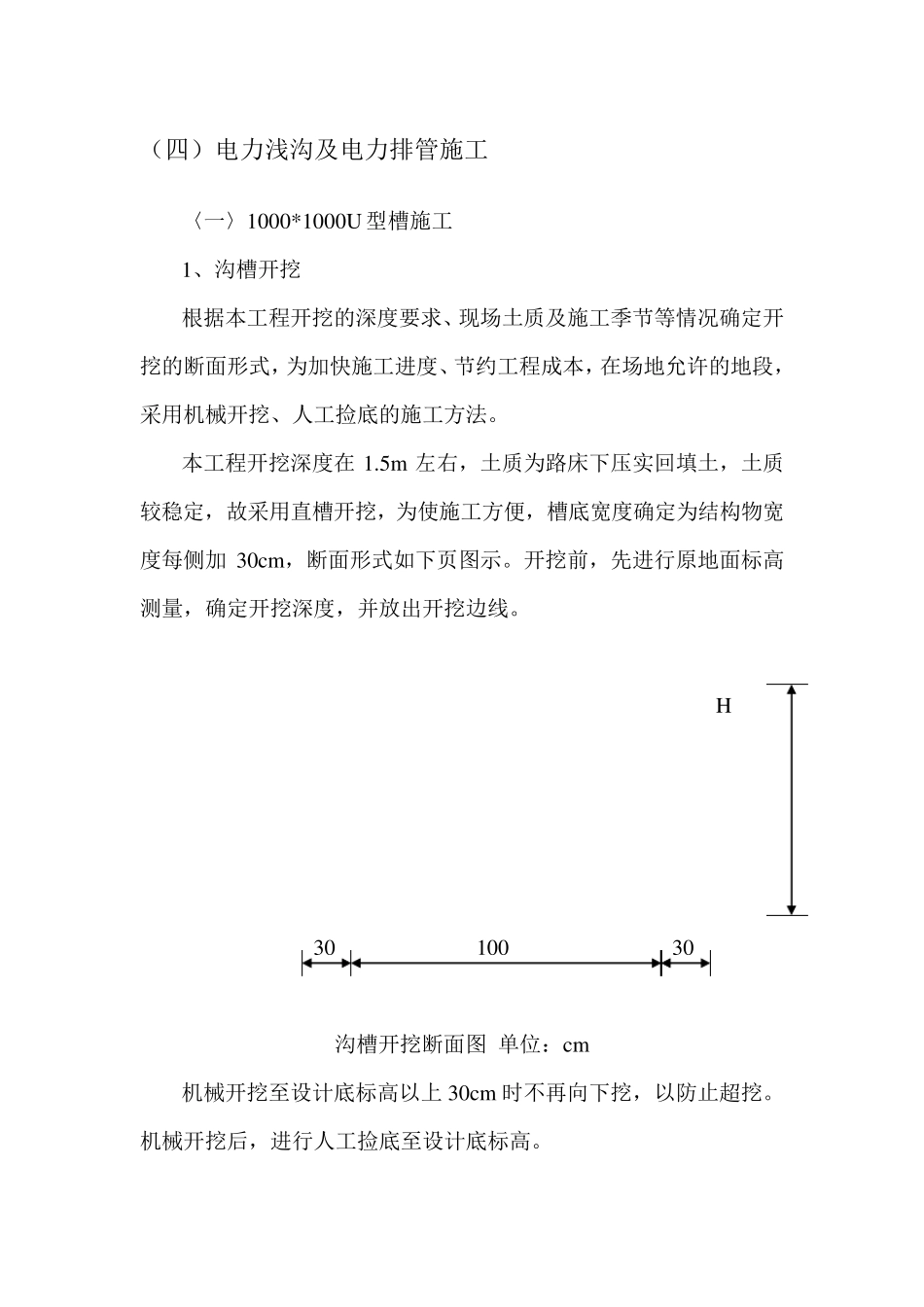

电力排管施工_第1页
1/7
电力排管施工_第2页
2/7
电力排管施工_第3页
3/7
(四)电力浅沟及电力排管施工 〈一〉1000*1000U 型槽施工 1、沟槽开挖 根据本工程开挖的深度要求、现场土质及施工季节等情况确定开挖的断面形式,为加快施工进度、节约工程成本,在场地允许的地段,采用机械开挖、人工捡底的施工方法。 本工程开挖深度在 1.5m 左右,土质为路床下压实回填土,土质较稳定,故采用直槽开挖,为使施工方便,槽底宽度确定为结构物宽度每侧加 30cm ,断面形式如下页图示。开挖前,先进行原地面标高测量,确定开挖深度,并放出开挖边线。 H 30 100 30 沟槽开挖断面图 单位:cm 机械开挖至设计底标高以上 30cm 时不再向下挖,以防止超挖。机械开挖后,进行人工捡底至设计底标高。 沟槽开挖则主要采用挖掘机进行开挖,再配合大量的人工进行协助,工人主要施工机械不能开挖的地方,另外沟底捡平、角隅处、与构筑物相近处等地方都需要大量的人工进行施工。 沟槽开挖出来的土方要集中堆放至人行道外边缘西侧 1.5m以外,以保证槽边有足够的工作面宽度进行 U 型槽及盖板吊装,并用塑料彩条布覆盖以便用于回填,并且要及时运走腐植土、不能用于回填的渣土、淤泥、及剩余的土方。 2、垫层施工 U 型槽浅沟垫层铺筑 5cm 厚砂垫层,施工时,先在槽底每隔 10m打一根桩,画上垫层顶标高线,保证垫层厚度、标高满足设计要求。 沟槽开挖完工后,测量技术人员要再次进行测量,并且在高程控制上要进行加密,保证 5 米内有一参照点。然后工人以此为参照点,拉线找平。使用细砂进行找平,并且要保证无沉陷,方可安装 U 型电缆浅沟施工。 3、U 型槽制作及安装 U 型槽采用 1000×1000 的 C25 钢筋混凝土, U 型槽在正规的预制厂进行预制,达到设计强度的 70%以后才能进行吊装。 U 型槽采用扒杆吊入沟槽、人工调整的方法安装。安装前,先检查 U 型槽是否有损环,经监理工程师认定已受损的 U 型槽均不能用于本工程。安装时应注意使接口平顺、位置准确、线型顺直。 4、检查井施工 (1)检查井采用铺筑 15cm 厚 C20 砼垫层底板。 (2)检查井墙体采用MU10 砖、M7.5 水泥砂浆砌筑,砌筑完毕后,内、外壁均用水泥砂浆分层压实抹面。 (3)预埋件在砌筑井室时相应的按照施工设计图纸规定预埋并作防腐处理。 (4)检查井砌筑至规定高度后应及时盖好井盖,盖板安装时用1:2 水泥砂浆座浆。 5、电缆沟盖板安装 电缆沟盖板采用C30 钢筋混凝土,在规范的预制厂进行预制,达到设计强度的...
