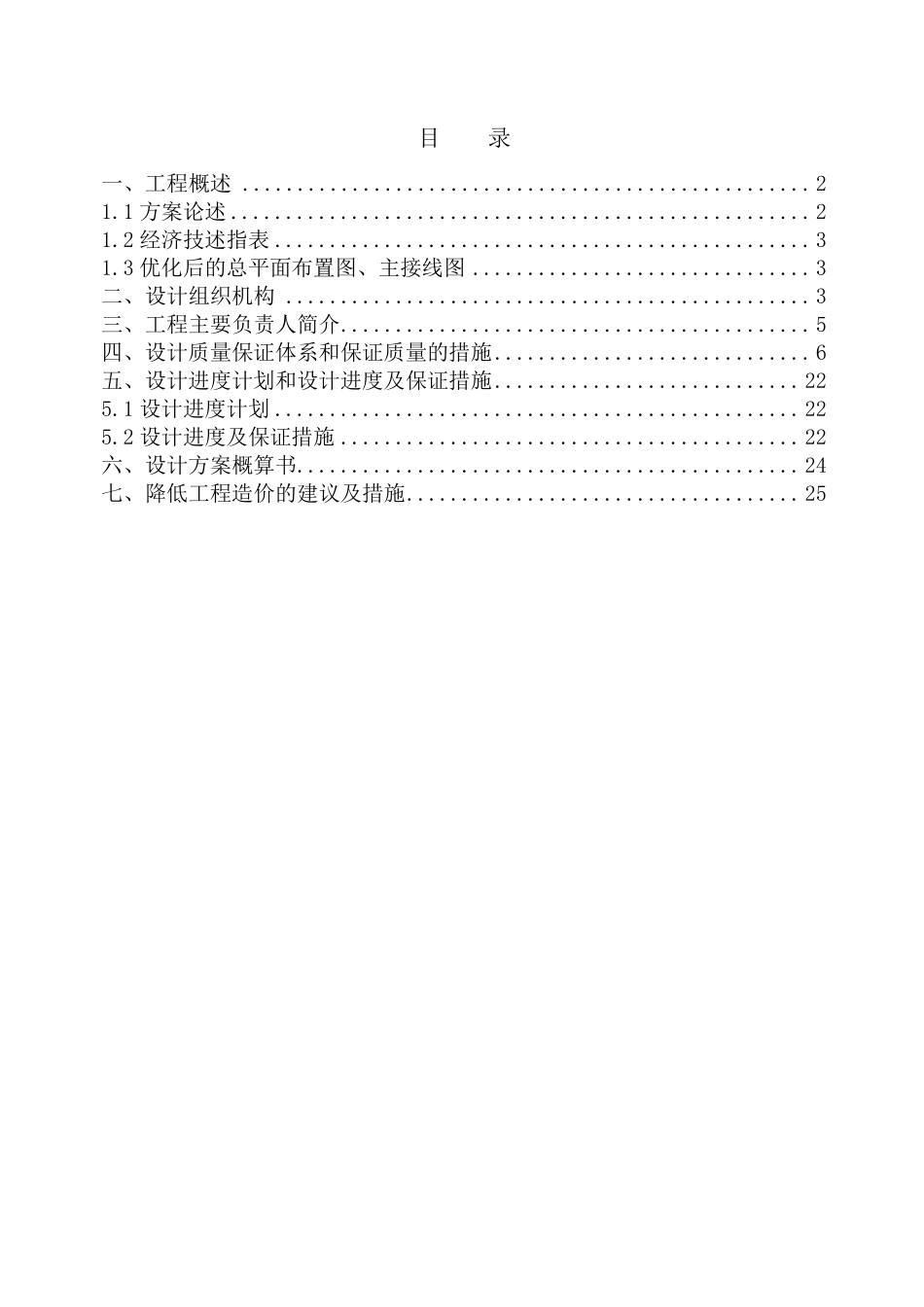

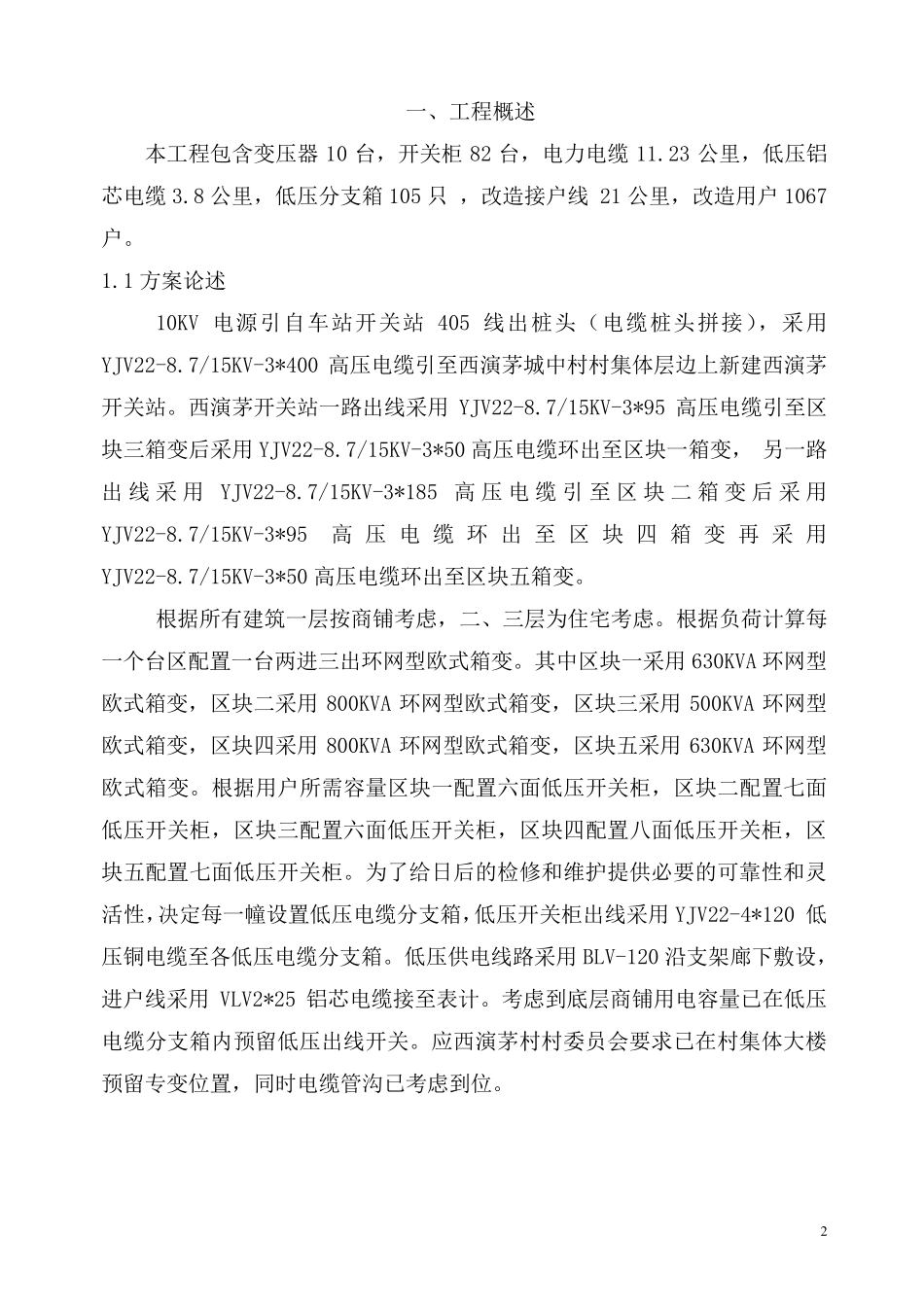

目 录 一、工程概述 .................................................... 2 1.1 方案论述 ..................................................... 2 1.2 经济技述指表 ................................................. 3 1.3 优化后的总平面布置图、主接线图 ............................... 3 二、设计组织机构 ................................................ 3 三、工程主要负责人简介 ........................................... 5 四、设计质量保证体系和保证质量的措施 ............................. 6 五、设计进度计划和设计进度及保证措施 ............................ 22 5.1 设计进度计划 ................................................ 22 5.2 设计进度及保证措施 .......................................... 22 六、设计方案概算书.............................................. 24 七、降低工程造价的建议及措施 .................................... 25 2 一、工程概述 本工程包含变压器 10 台，开关柜 82 台，电力电缆 11.23 公里，低压铝芯电缆 3.8 公里，低压分支箱 105 只 ，改造接户线 21 公里，改造用户 1067户。 1.1 方案论述 10KV 电源引自车站开关站 405 线出桩头（电缆桩头拼接），采用YJV22-8.7/15KV-3*400 高压电缆引至西演茅城中村村集体层边上新建西演茅开关站。西演茅开关站一路出线采用 YJV22-8.7/15KV-3*95 高压电缆引至区块三箱变后采用 YJV22-8.7/15KV-3*50 高压电缆环出至区块一箱变， 另一路出 线 采 用 YJV22-8.7/15KV-3*185 高 压 电 缆 引 至 区 块 二 箱 变 后 采 用YJV22-8.7/15KV-3*95高 压 电 缆 环 出 至 区 块 四 箱 变 再 采 用YJV22-8.7/15KV-3*50 高压电缆环出至区块五箱变。 根据所有建筑一层按商铺考虑，二、三层为住宅考虑。根据负荷计算每一个台区配置一台两进三出环网型欧式箱变。其中区块一采用 630KVA 环网型欧式箱变，区块二采用 800KVA 环网型欧式箱变，区块三采用 500KVA 环网型欧式箱变，区块四采用 800KVA 环网型欧式箱变，区块五采用 630KVA 环网型欧式箱变。根据用户所需容量区块一配置六面低压开关柜，区块二配置七面低压开关柜，区块三配置六面低压开关柜，区块四配置八面低压开关柜，区块五配置七面低压开关柜。为了给日后的检修和...
