电力电子变流技术课后答案第3章

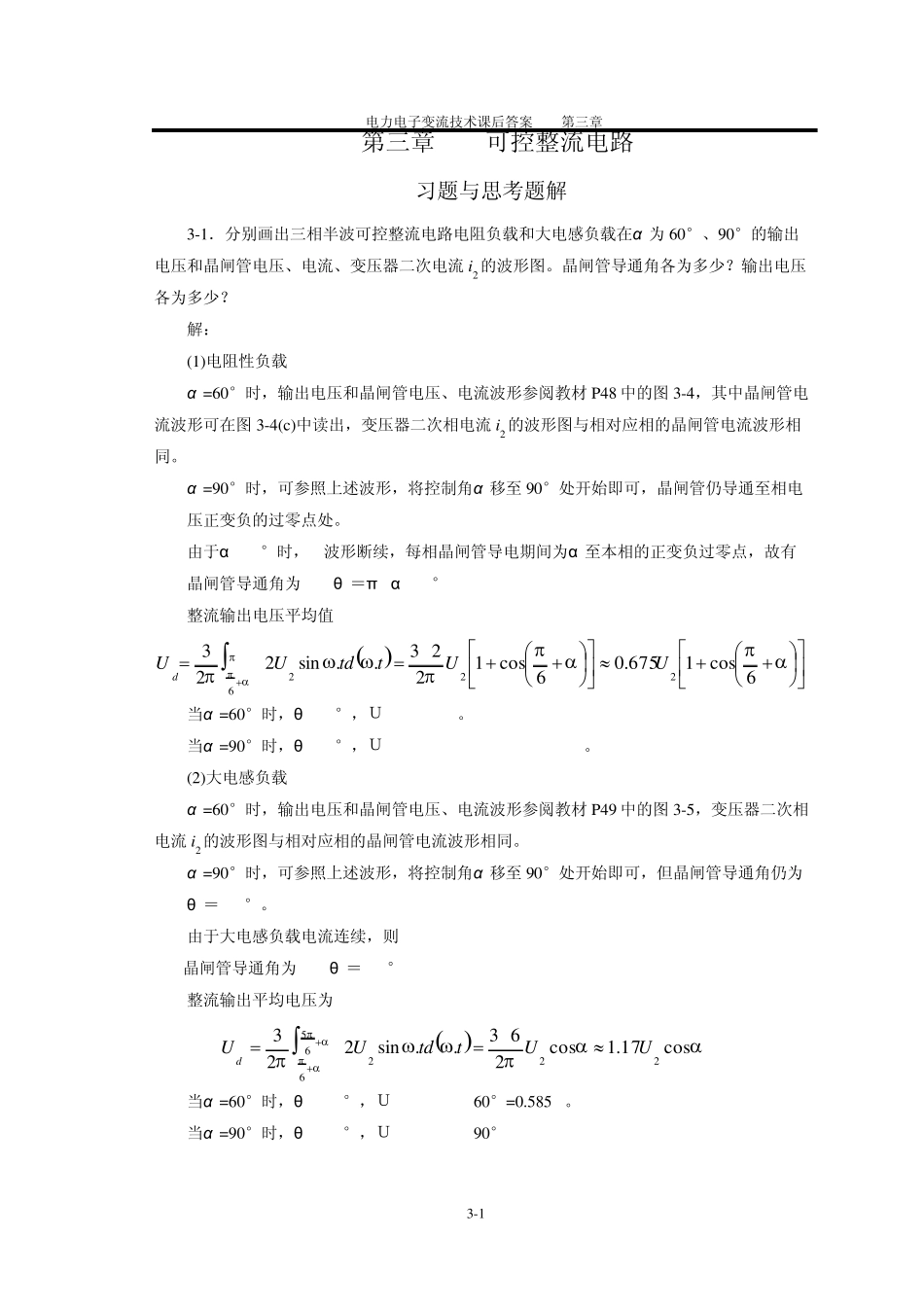

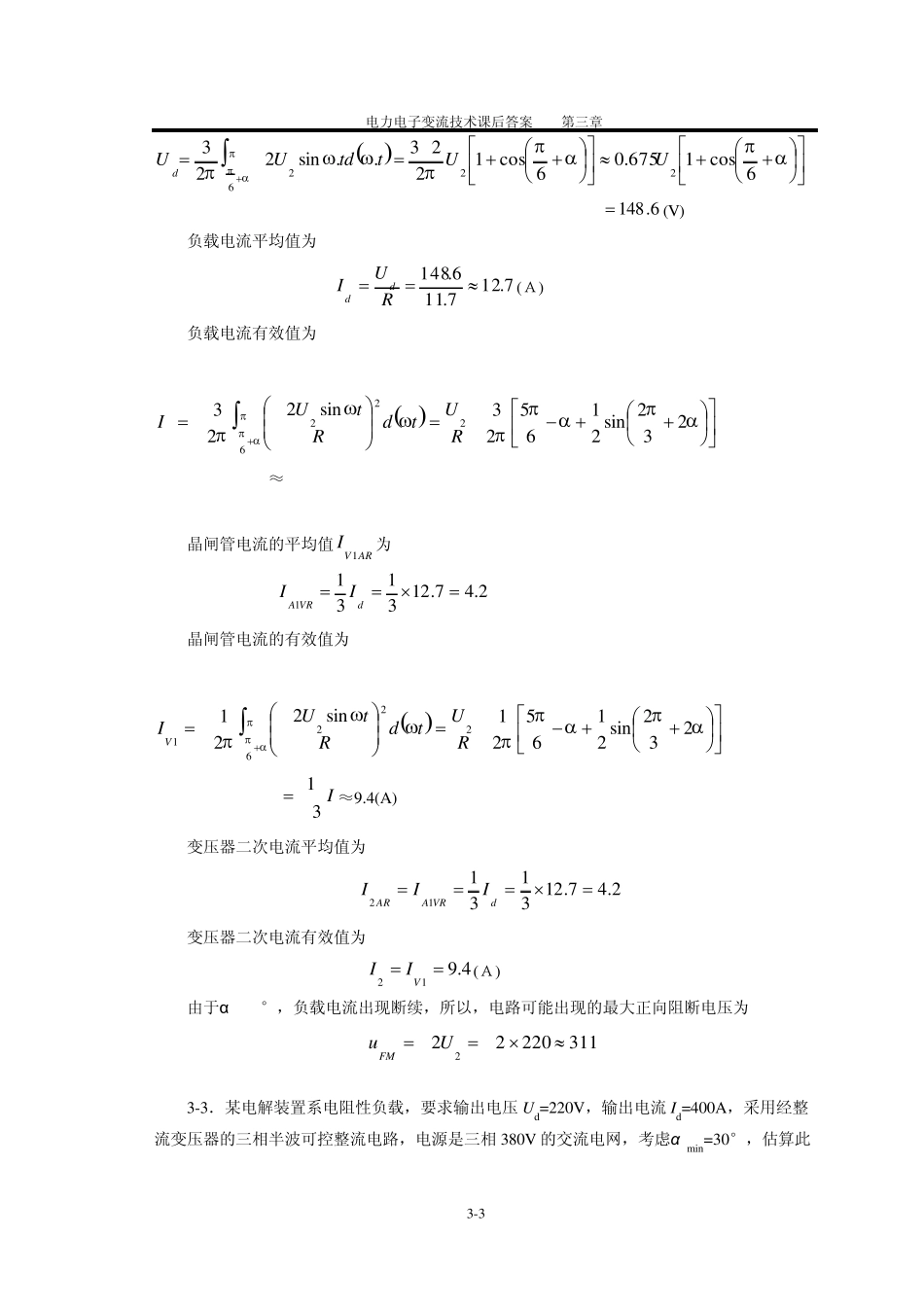

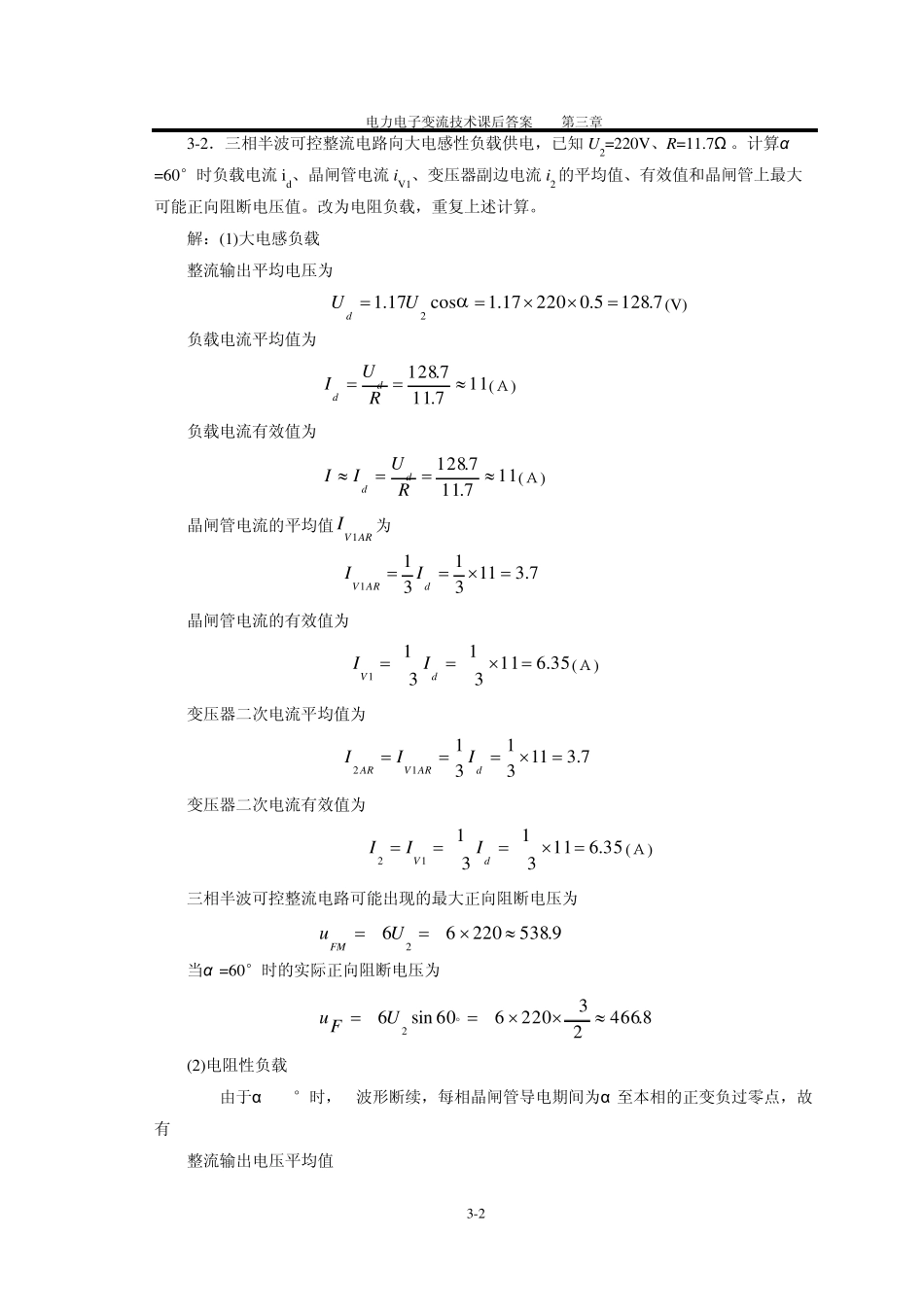

电力电子变流技术课后答案 第三章 3-1 第三章 可控整流电路 习题与思考题解 3-1．分别画出三相半波可控整流电路电阻负载和大电感负载在α 为60°、90°的输出电压和晶闸管电压、电流、变压器二次电流i2的波形图。晶闸管导通角各为多少？输出电压各为多少？ 解： (1)电阻性负载 α =60°时，输出电压和晶闸管电压、电流波形参阅教材 P48 中的图 3-4，其中晶闸管电流波形可在图 3-4(c)中读出，变压器二次相电流i2的波形图与相对应相的晶闸管电流波形相同。 α =90°时，可参照上述波形，将控制角α 移至 90°处开始即可，晶闸管仍导通至相电压正变负的过零点处。 由于α >30°时，ud波形断续，每相晶闸管导电期间为α 至本相的正变负过零点，故有 晶闸管导通角为 θ ＝π -α -30° 整流输出电压平均值 62226cos1675.06cos1223..sin223UUttdUUd 当α =60°时，θ =90°，Ｕd=0.675U2 。 当α =90°时，θ =60°，Ｕd=0.675U2[1-0.5]=0.3375U2 。 (2)大电感负载 α =60°时，输出电压和晶闸管电压、电流波形参阅教材 P49 中的图 3-5，变压器二次相电流i2的波形图与相对应相的晶闸管电流波形相同。 α =90°时，可参照上述波形，将控制角α 移至 90°处开始即可，但晶闸管导通角仍为θ ＝120°。 由于大电感负载电流连续，则 晶闸管导通角为 θ ＝120° 整流输出平均电压为 cos17.1cos263..sin223222656UUttdUUd 当α =60°时，θ =120°，Ｕd=1.17U2cos60°=0.585U2。 当α =90°时，θ =120°，Ｕd=1.17U2cos90°=0 电力电子变流技术课后答案 第三章 3-2 3-2．三相半波可控整流电路向大电感性负载供电，已知U2=220V、R=11.7Ω 。计算α=60°时负载电流id、晶闸管电流iV1、变压器副边电流i2的平均值、有效值和晶闸管上最大可能正向阻断电压值。改为电阻负载，重复上述计算。 解：(1)大电感负载 整流输出平均电压为 7.1285.022017.1cos17.12UUd(V) 负载电流平均值为 117.117.128 RUIdd(Ａ) 负载电流有效值为 117.117.128RUIIdd(Ａ) 晶闸管电流的平均值ARVI1为 7.31131311dARVII(A) 晶闸管电流的有效值为 35.61131311dVII(Ａ) 变压器二次电流平均值为 7.311313112dARVARIII(A...
