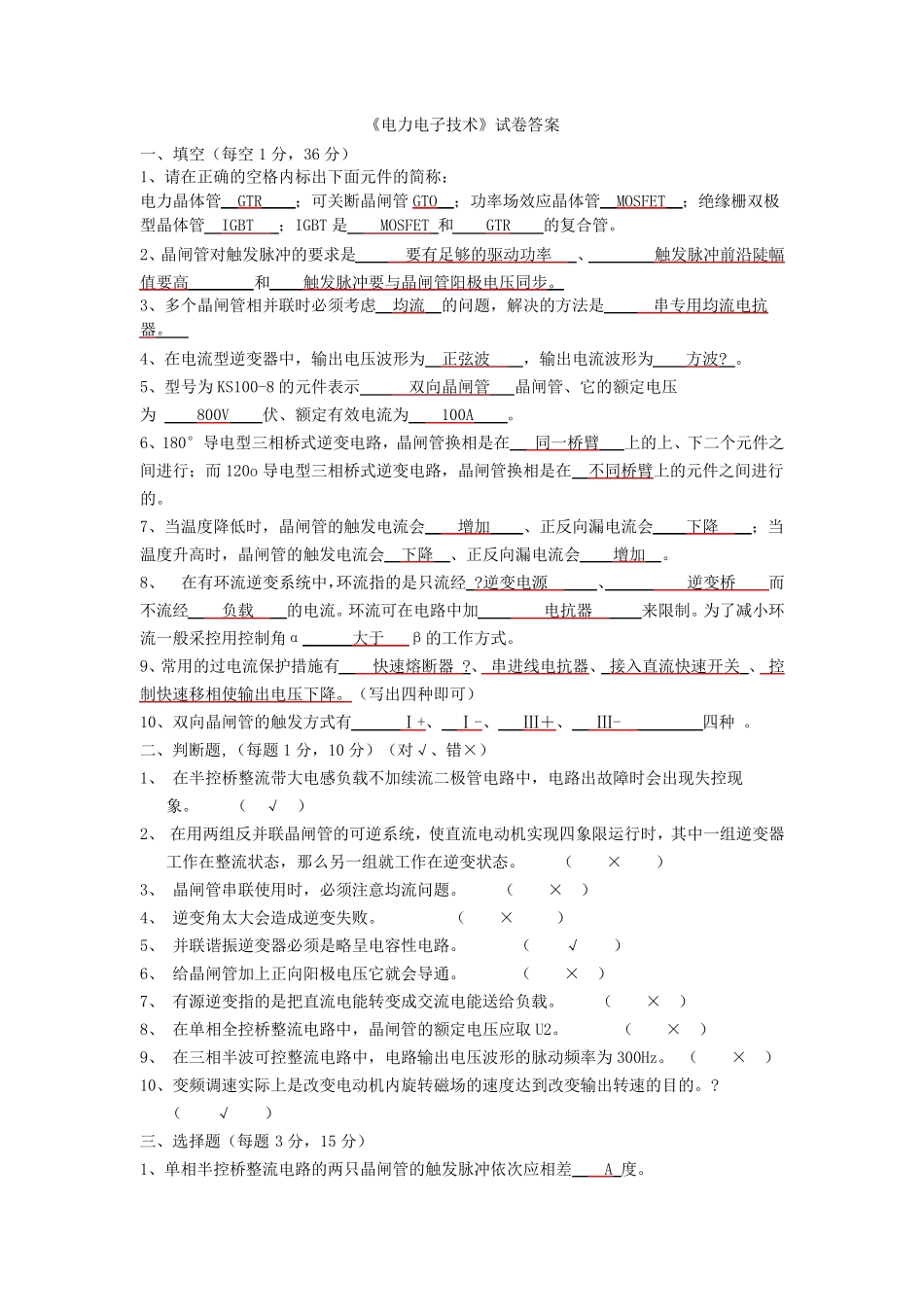

《电力电子技术》试卷答案 一、填空（每空1 分，36 分） 1、请在正确的空格内标出下面元件的简称： 电力晶体管 GTR ；可关断晶闸管GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管 IGBT ；IGBT 是 MOSFET 和 GTR 的复合管。 2、晶闸管对触发脉冲的要求是 要有足够的驱动功率 、 触发脉冲前沿陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器。 4、在电流型逆变器中，输出电压波形为 正弦波 ，输出电流波形为 方波? 。 5、型号为KS100-8 的元件表示 双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为 100A 。 6、180°导电型三相桥式逆变电路，晶闸管换相是在 同一桥臂 上的上、下二个元件之间进行；而120o 导电型三相桥式逆变电路，晶闸管换相是在 不同桥臂上的元件之间进行的。 7、当温度降低时，晶闸管的触发电流会 增加 、正反向漏电流会 下降 ；当温度升高时，晶闸管的触发电流会 下降 、正反向漏电流会 增加 。 8、 在有环流逆变系统中，环流指的是只流经 ?逆变电源 、 逆变桥 而不流经 负载 的电流。环流可在电路中加 电抗器 来限制 。为了 减 小 环流一般 采 控 用控 制 角 α 大 于 β 的工 作 方式。 9、常 用的过 电流保 护 措 施 有 快 速 熔 断器 ?、 串进线 电抗器、 接 入 直 流快 速 开 关 、 控制 快 速 移 相使 输出电压下降。（写 出四 种 即 可） 10、双向晶闸管的触发方式有 Ⅰ +、 Ⅰ -、 Ⅲ ＋ 、 Ⅲ - 四 种 。 二、判 断题,（每题1 分，10 分）（对√ 、错 × ） 1、 在半 控 桥整 流带 大 电感 负载不加续 流二极管电路中，电路出故 障 时会出现 失 控 现象 。 （ √ ） 2、 在用两 组 反并联晶闸管的可逆系统，使 直 流电动机 实 现 四 象 限运 行时，其 中一组 逆变器工 作 在整 流状 态 ，那 么 另 一组 就 工 作 在逆变状 态 。 （ × ） 3、 晶闸管串联使 用时，必须注 意 均流问题。 （ × ） 4、 逆变角 太 大 会造 成 逆变失 败 。 （ × ） 5、 并联谐 振 逆变器必须是略 呈 电容 性 电路。 （ √ ） 6、 给 晶闸管加上正向阳极电压它就 会导通 。 （ × ） 7、 有源逆变指的是...
