电力电子技术课后习题答案(王兆安)

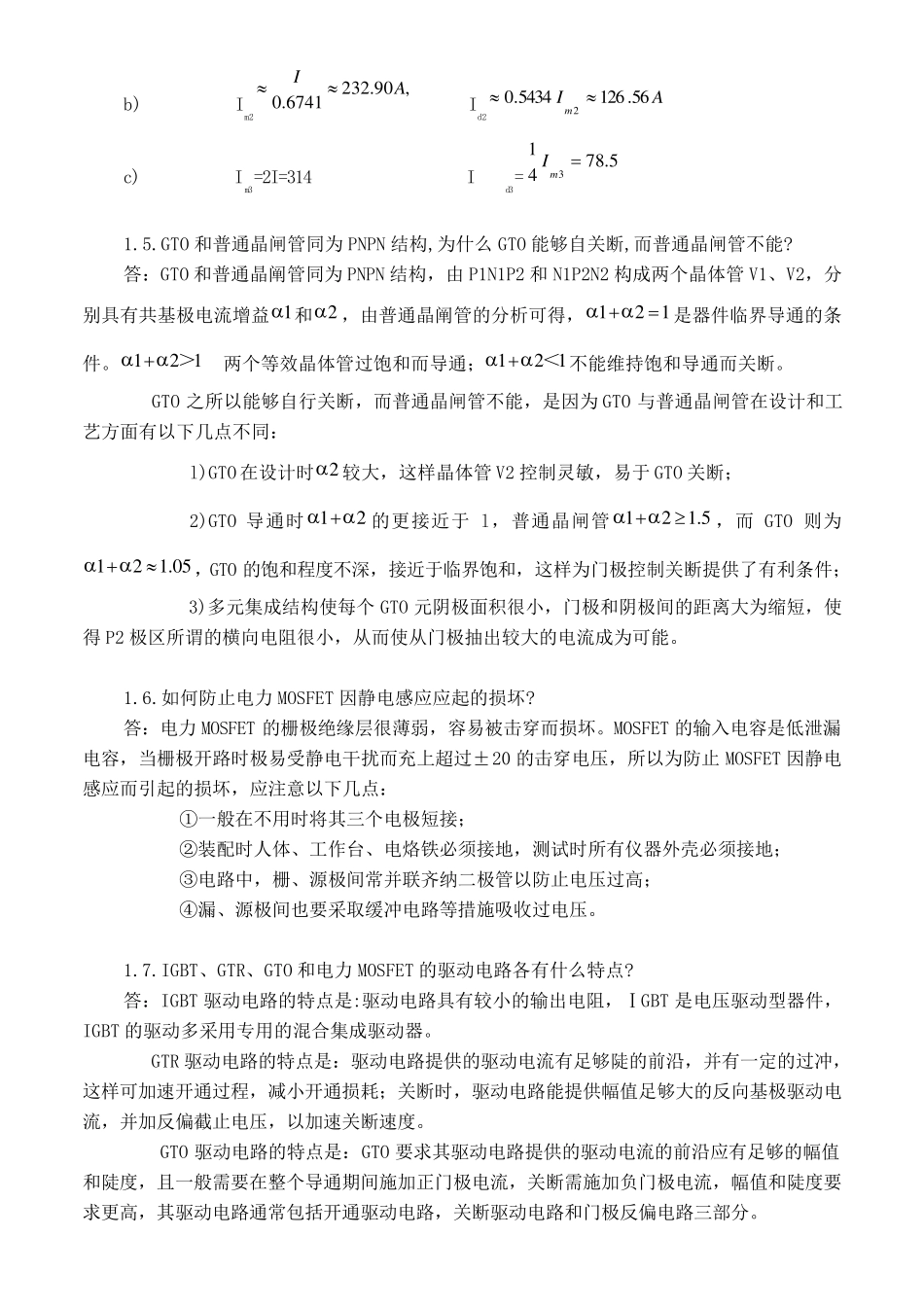

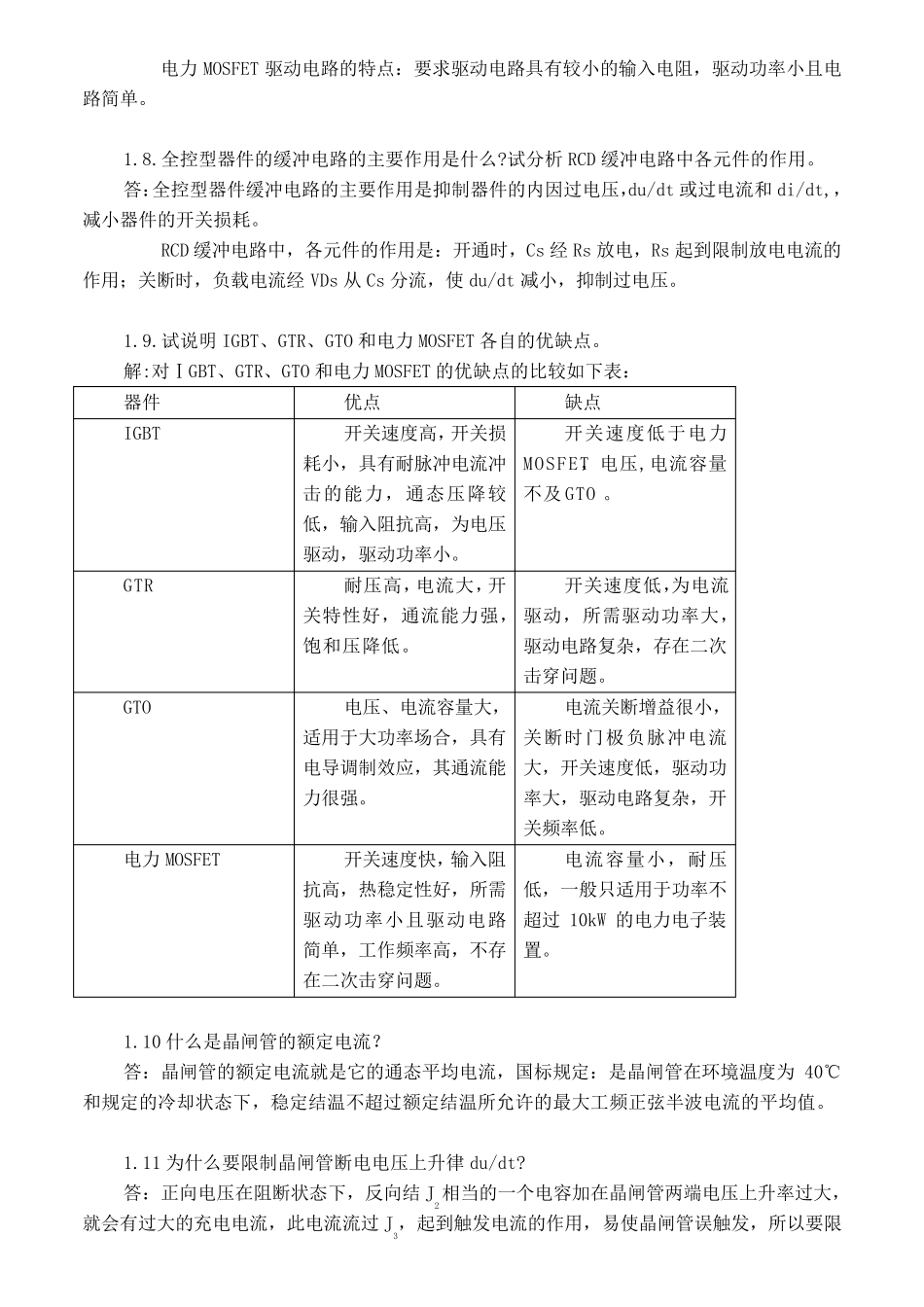

电子电力课后习题答案（王兆安 第五版） 机械工业出版社 第一章 电力电子器件 1.1 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。或者UAK >0 且UGK>0 1.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 1.3 图1－43 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im ，试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。 解：a) Id1=Im2717.0)122(2Im)(sinIm214t I1=Im4767.021432Im)()sin(Im2142w tdt b) Id2=Im5434.0)122(2Im)(sinIm14w tdt I2=Im6741.021432Im2)()sin(Im142w tdt c) Id3=20Im41)(Im21td I3=Im21)(Im21202td  1.4.上题中如果不考虑安全裕量,问 100A 的晶阐管能送出的平均电流Id1、Id2、Id3各为多少?这时，相应的电流最大值Im1、Im2、Im3各为多少? 解：额定电流IT(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) Im135.3294767.0IA, Id10.2717Im189.48A b) Im2,9 0.2 3 26 7 4 1.0AI Id2AIm5 6.1 2 65 4 3 4.02  c) Im3=2I=314 Id3=5.7 8413 mI 1.5.GTO 和 普 通 晶 闸 管 同 为 PNPN 结 构 ,为 什 么 GTO 能 够 自 关 断 ,而 普 通 晶 闸 管 不 能 ? 答 ： GTO 和 普 通 晶 阐 管 同 为 PNPN 结 构 ， 由 P1N1P2 和 N1P2N2 构 成 两 个 晶 体 管 V1、 V2， 分别 具 有 共 基 极 电 流 增 益1 和2 ， 由 普 通 晶 阐 管 的 分 析 可 得 ，121是 器 件 临 界 导 通 的 条件 。121＞ 两 个 等 效 晶 体 管 过 饱 和 而 导 通 ；121＜ 不 能 维 持 饱 和 导 通 而 关 断 。 GTO 之 所 以 能 够 自 行 关 断 ， 而 普 通 晶 闸 管 不 能 ， 是 因 为 GTO 与 普 通 晶 闸 管 在 设 计 和 工艺 方 面 有 以 下 几 点 不 同 ： l)GTO 在 设 计 时2 较 大 ， 这 样 晶 体 管 V2 控 制 灵 敏 ， 易 于 GT...
