电力电子技术课程设计——三相整流电路、三相逆变电路及PWM控制的逆变电路设计

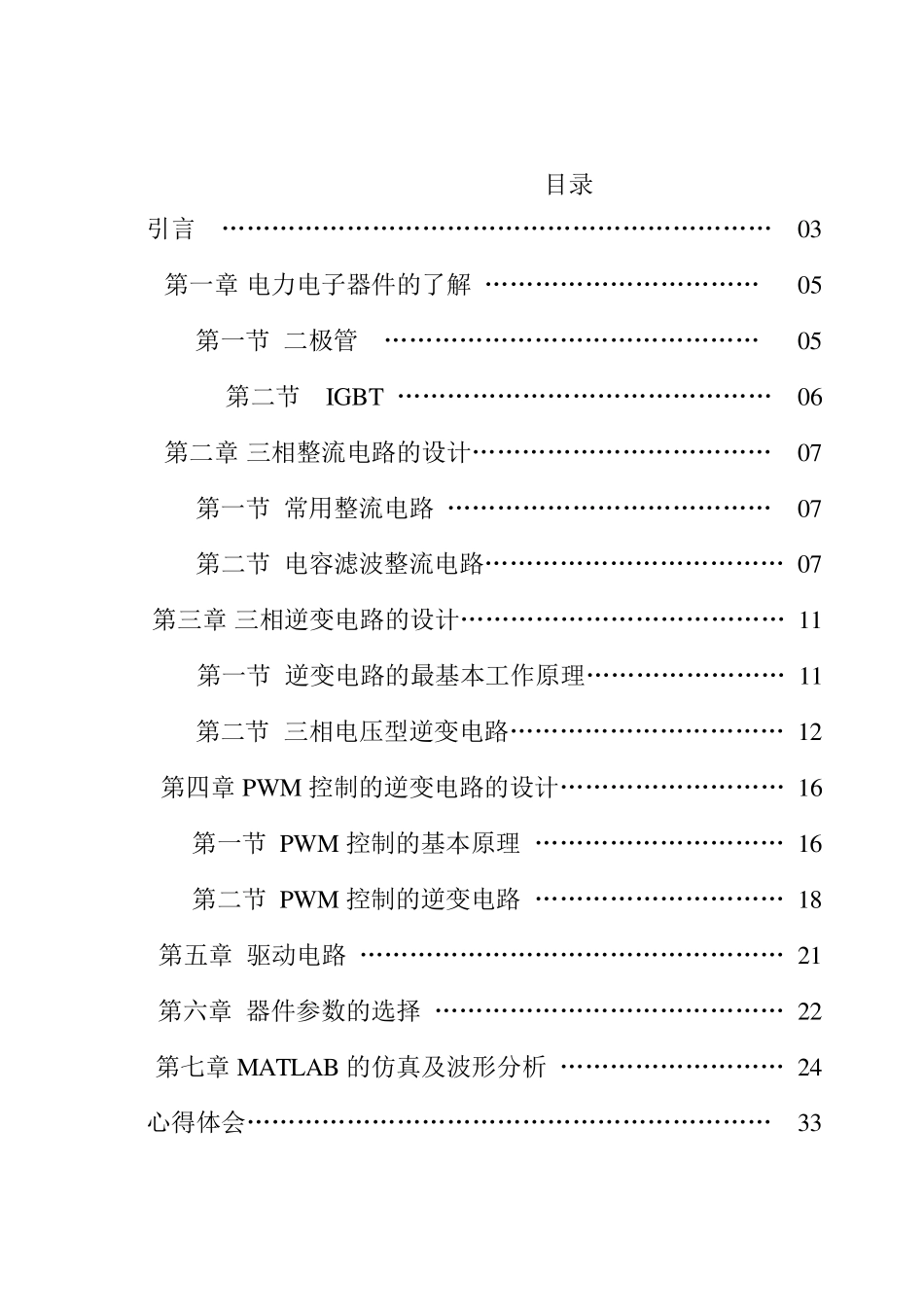

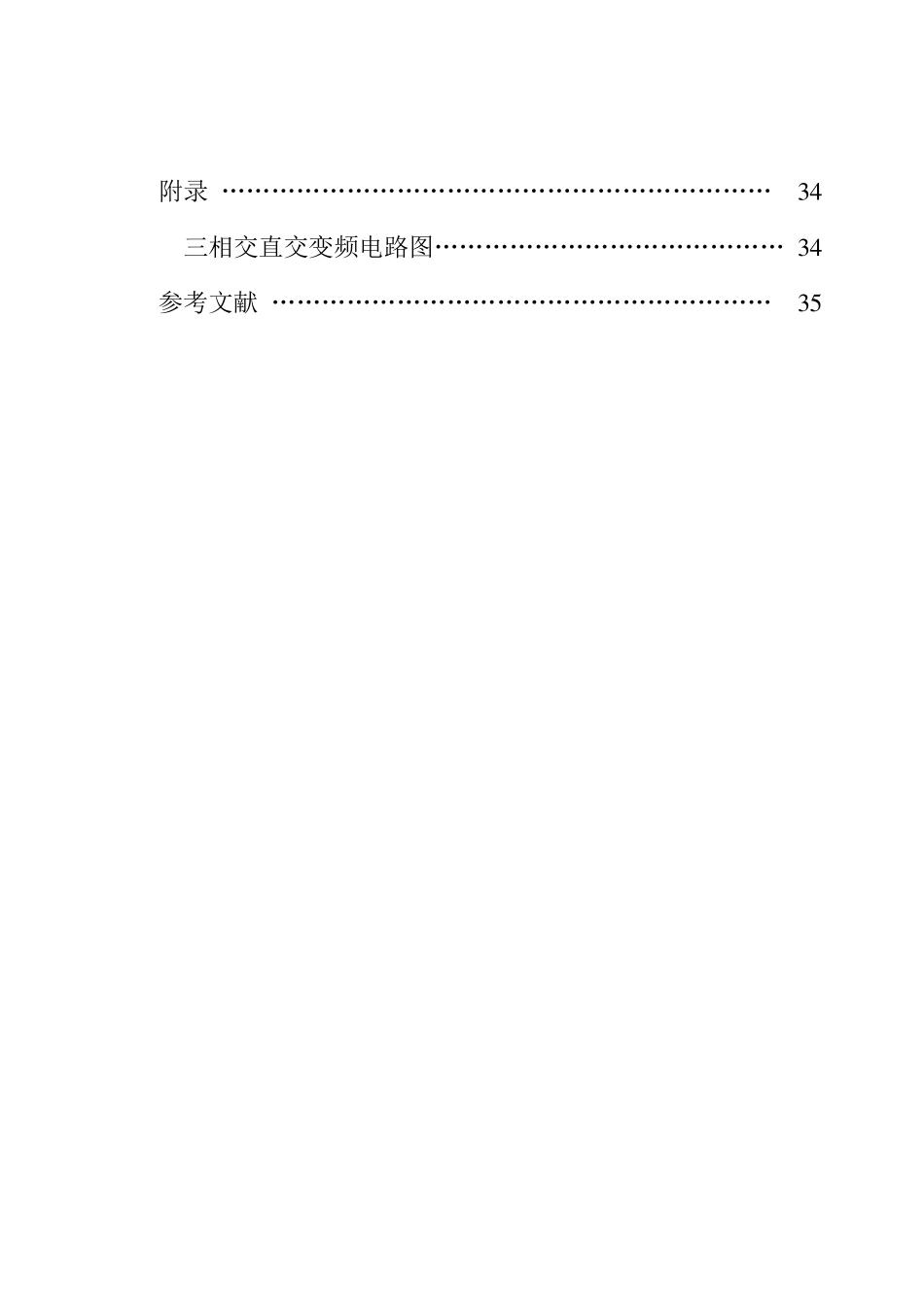

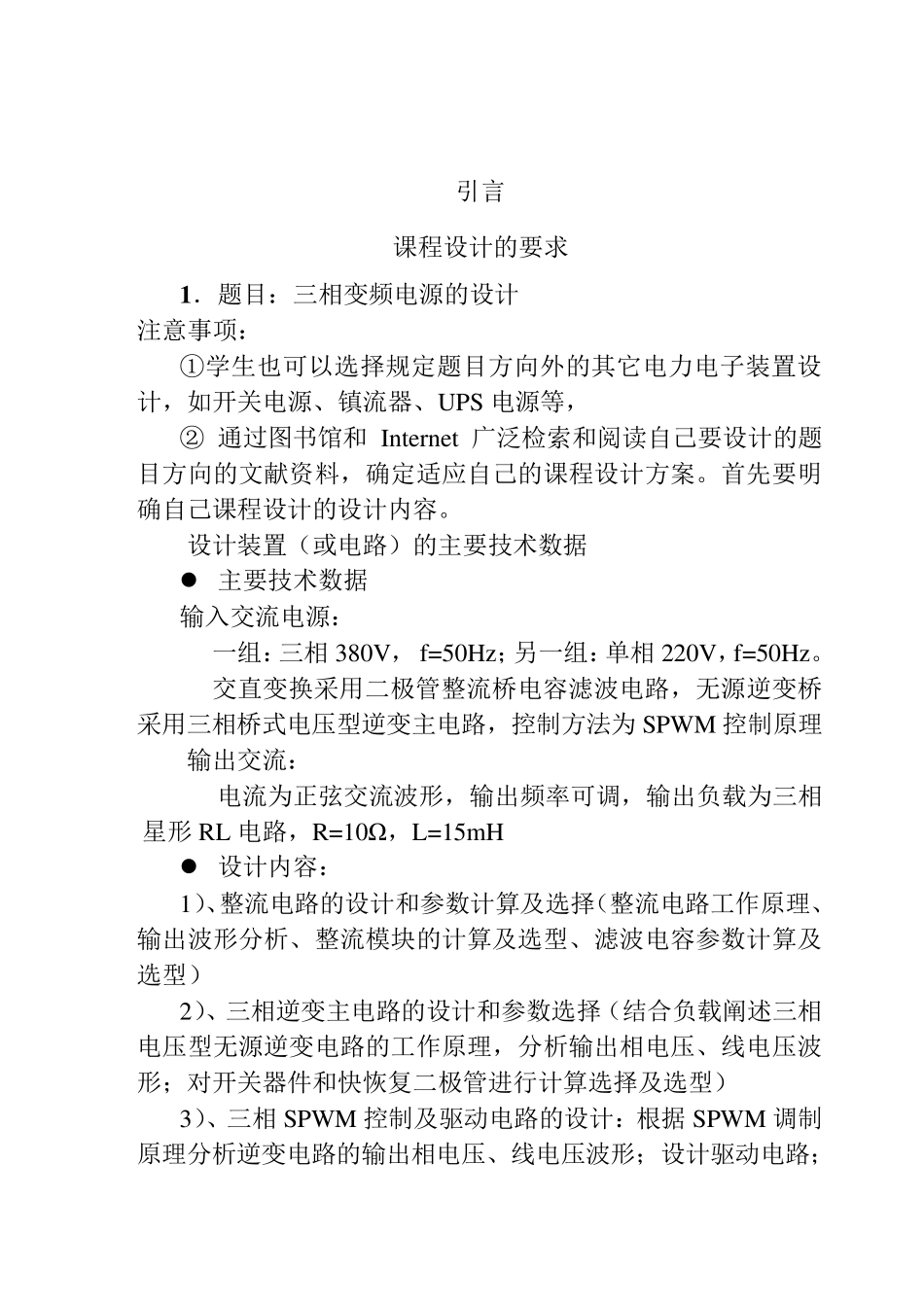

目录 引言 ………………………………………………………… 03 第一章 电力电子器件的了解 …………………………… 05 第一节 二极管 ……………………………………… 05 第二节 IGBT ……………………………………… 06 第二章 三相整流电路的设计……………………………… 07 第一节 常用整流电路 ………………………………… 07 第二节 电容滤波整流电路……………………………… 07 第三章 三相逆变电路的设计………………………………… 11 第一节 逆变电路的最基本工作原理…………………… 11 第二节 三相电压型逆变电路…………………………… 12 第四章 PW M 控制的逆变电路的设计……………………… 16 第一节 PW M 控制的基本原理 ………………………… 16 第二节 PW M 控制的逆变电路 ………………………… 18 第五章 驱动电路 …………………………………………… 21 第六章 器件参数的选择 …………………………………… 22 第七章 MATLAB 的仿真及波形分析 ……………………… 24 心得体会……………………………………………………… 33 附录 ………………………………………………………… 3 4 三相交直交变频电路图…………………………………… 3 4 参考文献 …………………………………………………… 3 5 引言 课程设计的要求 1 ．题目：三相变频电源的设计 注意事项： ①学生也可以选择规定题目方向外的其它电力电子装置设计，如开关电源、镇流器、UPS 电源等， ② 通过图书馆和 Internet 广泛检索和阅读自己要设计的题目方向的文献资料，确定适应自己的课程设计方案。首先要明确自己课程设计的设计内容。 设计装置（或电路）的主要技术数据  主要技术数据 输入交流电源： 一组：三相380V， f=50Hz ；另一组：单相220V，f=50Hz 。 交直变换采用二极管整流桥电容滤波电路，无源逆变桥采用三相桥式电压型逆变主电路，控制方法为 SPWM 控制原理 输出交流： 电流为正弦交流波形，输出频率可调，输出负载为三相星形 RL 电路，R=10Ω，L=15mH  设计内容： 1）、整流电路的设计和参数计算及选择（整流电路工作原理、输出波形分析、整流模块的计算及选型、滤波电容参数计算及选型） 2）、三相逆变主电路的设计和参数选择（结合负载阐述三相电压型无源逆变电路的工作原理，分析输出相电压、线电压波形；对开关器件和...
