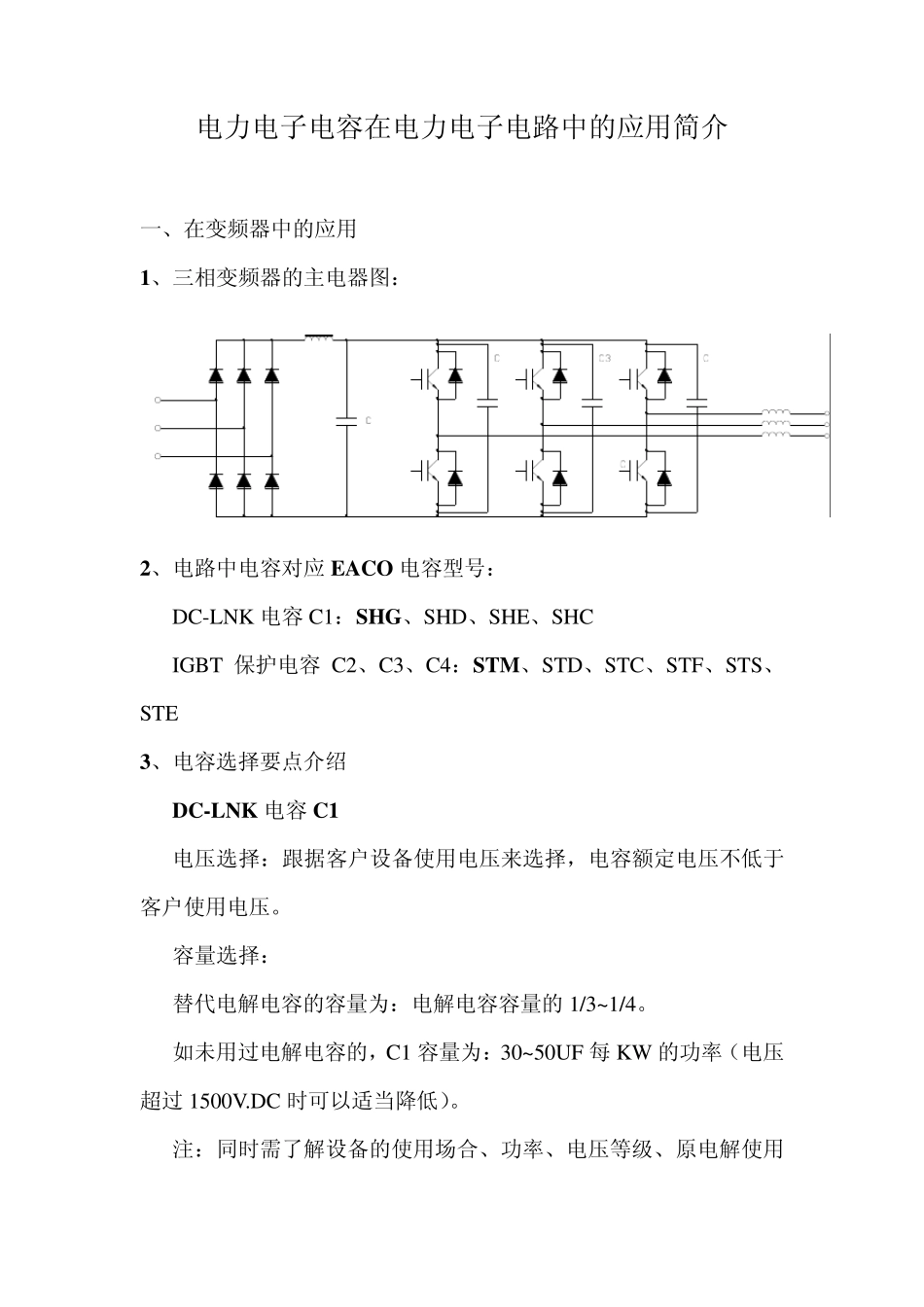

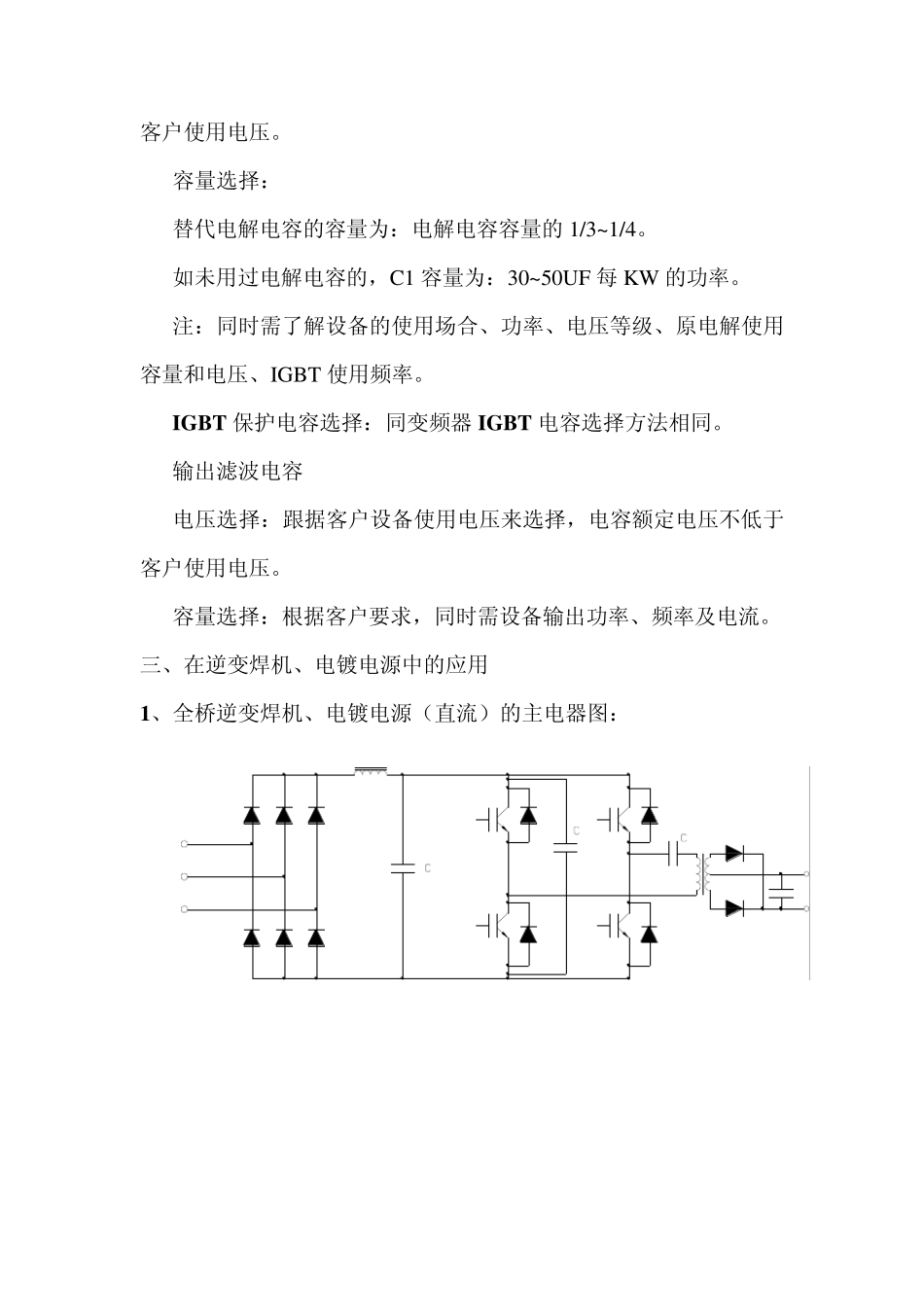

电力电子电容在电力电子电路中的应用简介 一、在变频器中的应用 1、三相变频器的主电器图: 2、电路中电容对应EACO 电容型号: DC-LNK 电容C1:SHG、SHD、SHE、SHC IGBT 保护电容C2、C3、C4:STM、STD、STC、STF、STS、STE 3、电容选择要点介绍 DC-LNK 电容C1 电压选择:跟据客户设备使用电压来选择,电容额定电压不低于客户使用电压。 容量选择: 替代电解电容的容量为:电解电容容量的1/3~1/4。 如未用过电解电容的,C1 容量为:30~50UF 每 KW 的功率(电压超过 1500V.DC 时可以适当降低)。 注:同时需了解设备的使用场合、功率、电压等级、原电解使用8124容量和电压、IGBT 使用频率。 IGBT 保护电容 电压选择:跟据客户 IGBT 电压等级来选择,电容额定电压一般不低于客户使用电压。 容量选择: C2、C3、C4 容量为:IGBT 实际工作电流每 100A 使用容量大约1UF。 二、在 UPS/EPS 中的应用 1、单相 UPS/EPS 电源的主电器图: 2、电路中电容对应 EACO 电容型号: DC-LNK 电容C1:SHG、SHD、SHE、SHC IGBT 保护电容C2、C3:STM、STD、STC 输出滤波电容:C4:SRB、SRD、STR、SMF(三相时) 3、电容选择要点介绍 DC-LNK 电容C1 电压选择:跟据客户设备使用电压来选择,电容额定电压不低于134客户使用电压。 容量选择: 替代电解电容的容量为:电解电容容量的1/3~1/4。 如未用过电解电容的,C1 容量为:30~50UF 每KW 的功率。 注:同时需了解设备的使用场合、功率、电压等级、原电解使用容量和电压、IGBT 使用频率。 IGBT 保护电容选择:同变频器 IGBT 电容选择方法相同。 输出滤波电容 电压选择:跟据客户设备使用电压来选择,电容额定电压不低于客户使用电压。 容量选择:根据客户要求,同时需设备输出功率、频率及电流。 三、在逆变焊机、电镀电源中的应用 1、全桥逆变焊机、电镀电源(直流)的主电器图: 1232、半桥逆变焊机、电镀电源(直流)的主电器图: 3、电路中电容对应 EACO 电容型号: DC-LNK 电容 C1: SLA、SHA、SHG、SHF IGBT 保护电容 C2:STM、STD、STC、STF、STS、STE 隔直耦合电容 C3:SCD、SLA、SHA 桥臂电容 C4、C5:SLA、SCD、SHA、SHF 4、电容选择要点介绍 DC-LNK 电容 C1 电压选择:跟据客户设备使用电压来选择,电容额定电压不低于客户使用电压。 容量选择: 替代电解电容的容量为:电解电容容量的 1/4~1/5。 如未用过电解电...
