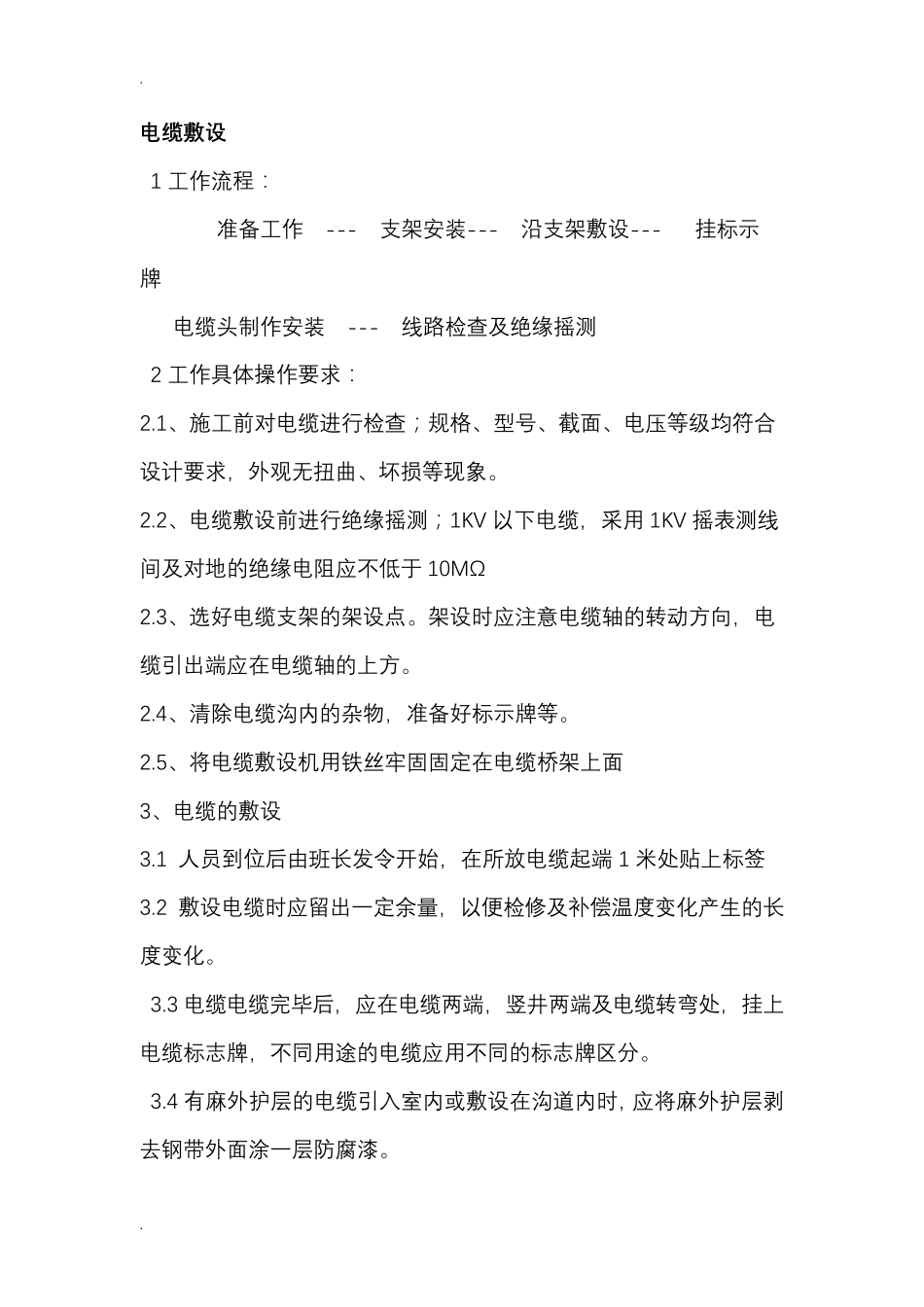

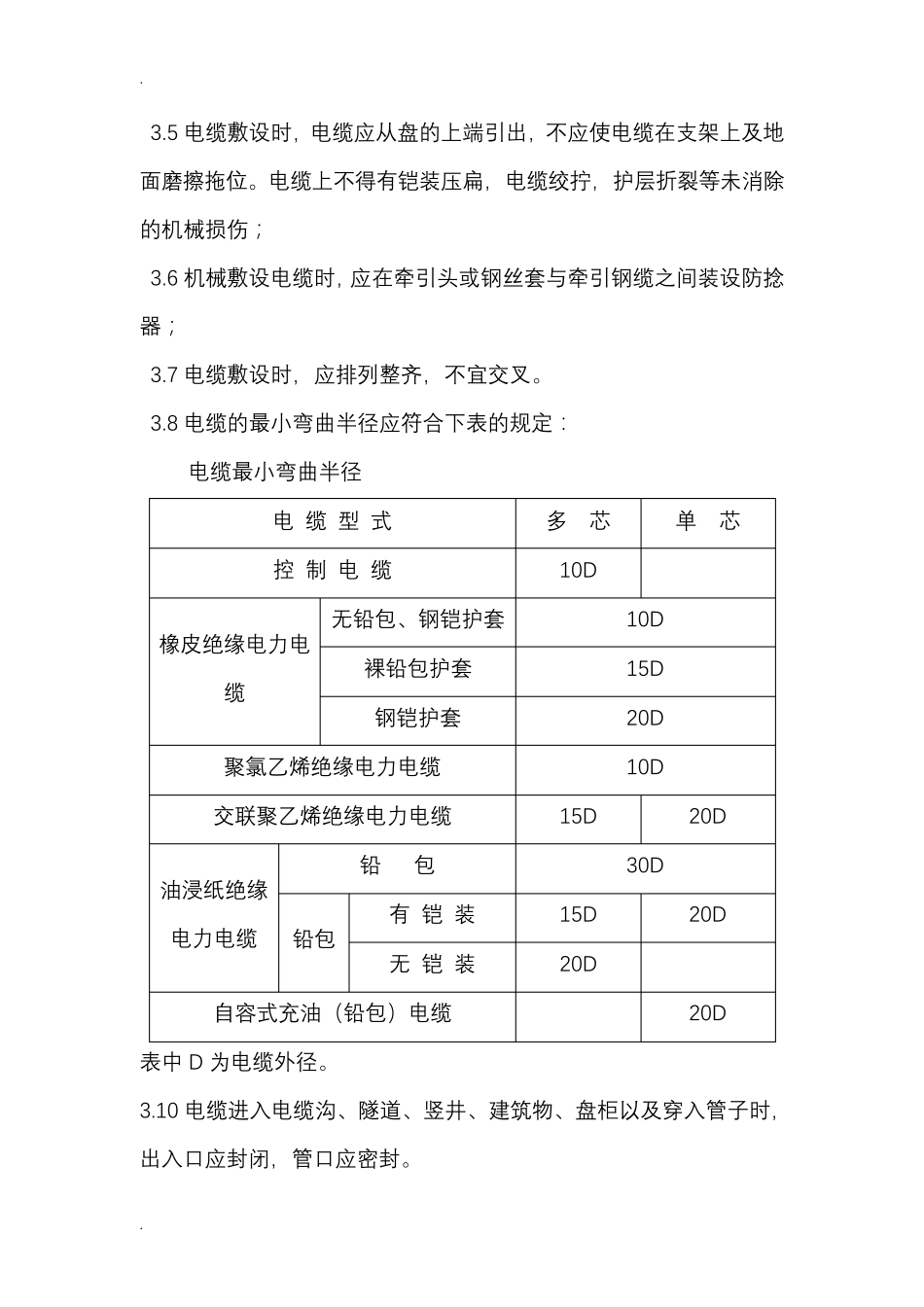

. . 电 缆 敷 设 1 工作流程: 准备工作 --- 支架安装--- 沿支架敷设--- 挂标示牌 电缆头制作安装 --- 线路检查及绝缘摇测 2 工作具体操作要求: 2.1、施工前对电缆进行检查;规格、型号、截面、电压等级均符合设计要求,外观无扭曲、坏损等现象。 2.2、电缆敷设前进行绝缘摇测;1KV 以下电缆,采用 1KV 摇表测线间及对地的绝缘电阻应不低于 10ΜΩ 2.3、选 好 电缆支架的架设点 。架设时 应注 意 电缆轴 的转 动 方 向 ,电缆引 出 端 应在 电缆轴 的上 方 。 2.4、清 除 电缆沟 内 的杂 物 ,准备好 标示牌等。 2.5、将 电缆敷设机 用铁 丝 牢 固 固 定 在 电缆桥 架上 面 3、电缆的敷设 3.1 人 员 到 位 后 由 班 长 发 令 开 始 ,在 所 放 电缆起 端 1 米 处贴上 标签 3.2 敷设电缆时 应留出 一定 余量,以便检修及补偿温度变化产生的长度变化。 3.3 电缆电缆完毕后 ,应在 电缆两端 ,竖井两端 及电缆转 弯处,挂上电缆标志牌,不同用途的电缆应用不同的标志牌区分。 3.4 有麻外护层的电缆引 入 室 内 或 敷设在 沟 道 内 时 ,应将 麻外护层剥去 钢 带 外面涂 一层防 腐 漆 。 . . 3.5 电 缆 敷 设 时 ,电 缆 应 从 盘 的 上 端 引 出 ,不 应 使 电 缆 在 支 架 上 及 地面 磨 擦 拖 位 。 电 缆 上 不 得 有 铠 装 压 扁 , 电 缆 绞 拧 , 护 层 折 裂 等 未 消 除的 机 械 损 伤 ; 3.6 机 械 敷 设 电 缆 时 ,应 在 牵 引 头 或 钢 丝 套 与 牵 引 钢 缆 之 间 装 设 防 捻器 ; 3.7 电 缆 敷 设 时 , 应 排 列 整 齐 , 不 宜 交 叉 。 3.8 电 缆 的 最 小 弯 曲 半 径 应 符 合 下 表 的 规 定 : 电 缆 最 小 弯 曲 半 径 电 缆 型 式 多 芯 单 芯 控 制 电 缆 10D 橡 皮 绝 缘 电 力 电缆 无 铅 包 、 钢 铠 护 套 10D 裸 铅 包 护 套 15D 钢 铠 护 套 20D 聚 氯 乙 烯 绝 缘 电 力 电 缆 10D 交 联 聚 乙 烯 绝 缘 电 力 电 缆 15D 20D 油 浸 纸 绝 缘电 力 电 缆 铅 包 30D 铅 包 有 铠 装 15D 20D 无 铠 装 20D 自 容 式 充 油 ( 铅 包 ) 电 缆...
