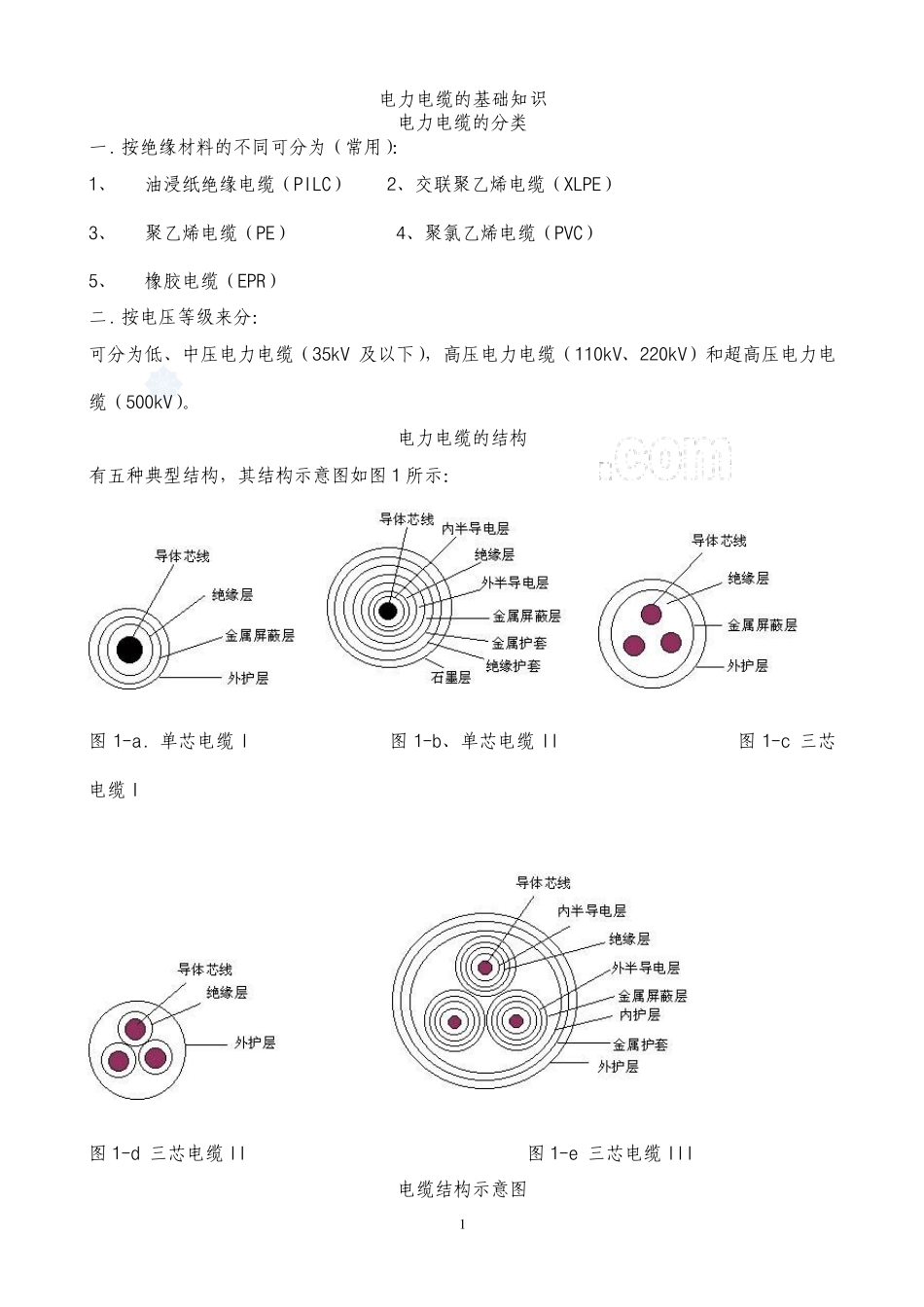

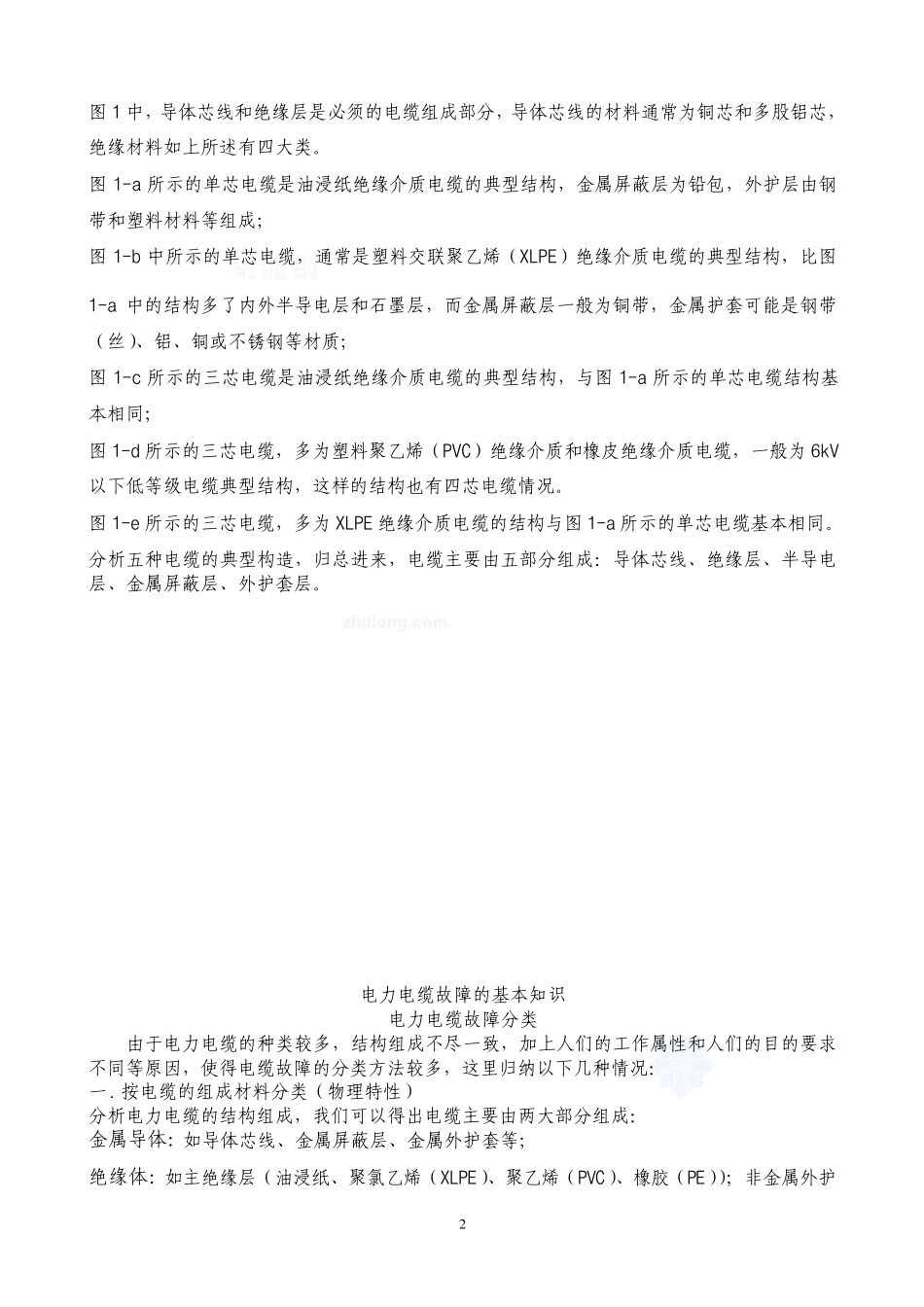

1 电力电缆的基础知识 电力电缆的分类 一. 按绝缘材料的不同可分为(常用): 1、 油浸纸绝缘电缆(PILC) 2、交联聚乙烯电缆(XLPE) 3、 聚乙烯电缆(PE) 4、聚氯乙烯电缆(PVC) 5、 橡胶电缆(EPR) 二. 按电压等级来分: 可分为低、中压电力电缆(35kV及以下),高压电力电缆(110kV、220kV)和超高压电力电缆(500kV)。 电力电缆的结构 有五种典型结构,其结构示意图如图 1所示: 图 1-a. 单芯电缆I 图 1-b、单芯电缆II 图 1-c 三芯电缆I 图 1-d 三芯电缆II 图 1-e 三芯电缆III 电缆结构示意图 2 图1中,导体芯线和绝缘层是必须的电缆组成部分,导体芯线的材料通常为铜芯和多股铝芯,绝缘材料如上所述有四大类。 图1-a所示的单芯电缆是油浸纸绝缘介质电缆的典型结构,金属屏蔽层为铅包,外护层由钢带和塑料材料等组成; 图1-b中所示的单芯电缆,通常是塑料交联聚乙烯(XLPE)绝缘介质电缆的典型结构,比图1-a中的结构多了内外半导电层和石墨层,而金属屏蔽层一般为铜带,金属护套可能是钢带(丝)、铝、铜或不锈钢等材质; 图1-c所示的三芯电缆是油浸纸绝缘介质电缆的典型结构,与图1-a所示的单芯电缆结构基本相同; 图1-d所示的三芯电缆,多为塑料聚乙烯(PVC)绝缘介质和橡皮绝缘介质电缆,一般为6kV以下低等级电缆典型结构,这样的结构也有四芯电缆情况。 图1-e所示的三芯电缆,多为XLPE绝缘介质电缆的结构与图1-a所示的单芯电缆基本相同。 分析五种电缆的典型构造,归总进来,电缆主要由五部分组成:导体芯线、绝缘层、半导电层、金属屏蔽层、外护套层。 电力电缆故障的基本知识 电力电缆故障分类 由于电力电缆的种类较多,结构组成不尽一致,加上人们的工作属性和人们的目的要求不同等原因,使得电缆故障的分类方法较多,这里归纳以下几种情况: 一. 按电缆的组成材料分类(物理特性) 分析电力电缆的结构组成,我们可以得出电缆主要由两大部分组成: 金属导体:如导体芯线、金属屏蔽层、金属外护套等; 绝缘体:如主绝缘层(油浸纸、聚氯乙烯(XLPE)、聚乙烯(PVC)、橡胶(PE));非金属外护3 层(PE、PVC),因此电缆故障也分为两大类: 1、导体故障(开路故障):顾名思义,导体故障是电缆中的金属导体所出现的故障,这里主要指芯线导体(如铜线、铝线)和金属屏蔽层(如铅包、铜带)故障。以导体芯线为例,如图2所示: 图2 在图2中,电缆芯线的正常电阻值应为: RAA′=...
